Description

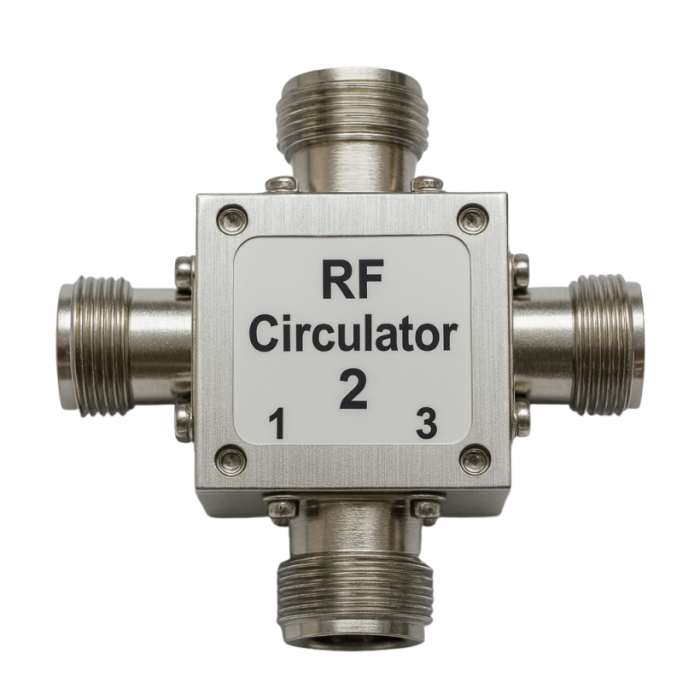

Le circulateur RF est un composant passif 3 ports qui guide l’énergie dans un seul sens (horaire ou antihoraire) : Port 1 → Port 2 → Port 3 → Port 1. Il protège les émetteurs des retours de puissance, isole Rx/Tx et stabilise les étages PA/charge. Disponible en Drop-in (montage mécanique/connectorisé) et SMD/CMS (intégration carte).
Avantages :
- Unidirectionnalité avec isolation élevée (jusqu’à ≥23 dB selon bande) pour bloquer la puissance inverse.
- Faible perte d’insertion (0,3–0,5 dB typ.) et VSWR maîtrisé (≤1,2–1,25) pour préserver le budget de liaison.
- Formats multiples : SMD pour forte compacité, Drop-in/connectorisé pour châssis RF.
- Puissance jusqu’à 100 W FWD/REV sur de nombreuses références.
- Personnalisations : 50/75 Ω, sens de circulation, connecteurs SMA / N / F, bande et gabarit.
Caractéristiques principales :
- Plages de fréquences : de 410 MHz à 3,25 GHz (autres bandes sur demande).
- Insertion Loss (IL) : 0,3 à 0,5 dB max (selon bande).
- Isolation : ≥20 à ≥23 dB.
- VSWR : ≤1,20 à ≤1,25.
- Puissance FWD/REV : typ. 100/100 W.
- Impédance : 50 Ω (option 75 Ω).
Applications typiques :
- Stations de base 4G/5G, PMR/TETRA : isolation Rx/Tx, protection PA/antenne.
- Radar & télémétrie : découplage des voies émission/réception.
- Satcom & micro-ondes : gestion des retours et de la charge fictive.
- Bancs RF : sécurité de test, routage d’énergie circulaire.
Pourquoi choisir la série de circulateurs RF ?
Parce qu’elle combine faibles pertes, isolation élevée et formats SMD/Drop-in pour sécuriser vos chaînes RF. Les options 50/75 Ω, la sélection de connecteurs et le sens de circulation permettent une intégration plug-and-play dans les architectures mobiles, industrielles et défense.
Spécifications et modèles disponibles :
| Model Number | Freq. Range (MHz) | Insertion Loss Max (dB) | Isolation Min (dB) | VSWR Max | Power (W) FWD/REV |
|---|
| TSSM100-410T420 |
410–420 |
0.5 |
20 |
1.25 |
100/100 |
| TSSM100-600T640 |
600–640 |
0.4 |
20 |
1.25 |
100/100 |
| TSSM100-700T750 |
700–750 |
0.3 |
23 |
1.20 |
100/100 |
| TSSM100-830T915 |
830–915 |
0.35 |
23 |
1.20 |
100/100 |
| TSSM100-925T960 |
925–960 |
0.3 |
23 |
1.20 |
100/100 |
| TSSM100-1200T1300 |
1200–1300 |
0.35 |
21 |
1.20 |
100/100 |
| TSSM100-1400T1600 |
1400–1600 |
0.35 |
21 |
1.25 |
100/100 |
| TSSM100-1500T1700 |
1500–1700 |
0.35 |
21 |
1.25 |
100/100 |
| TSSM100-1700T1900 |
1700–1900 |
0.35 |
21 |
1.25 |
100/100 |
| TSSM100-1805T1980 |
1805–1980 |
0.35 |
21 |
1.25 |
100/100 |
| TSSM100-1900T2200 |
1900–2200 |
0.35 |
21 |
1.25 |
100/100 |
| TSSM100-2300T2500 |
2300–2500 |
0.3 |
23 |
1.20 |
100/100 |
| TSSM100-2400T2600 |
2400–2600 |
0.3 |
23 |
1.20 |
100/100 |
| TSSM100-2500T2700 |
2500–2700 |
0.3 |
23 |
1.20 |
100/100 |
| TSSM100-2700T3100 |
2700–3100 |
0.4 |
21 |
1.25 |
100/100 |
| TSSM100-3150T3250 |
3150–3250 |
0.3 |
23 |
1.20 |
100/100 |
