Description

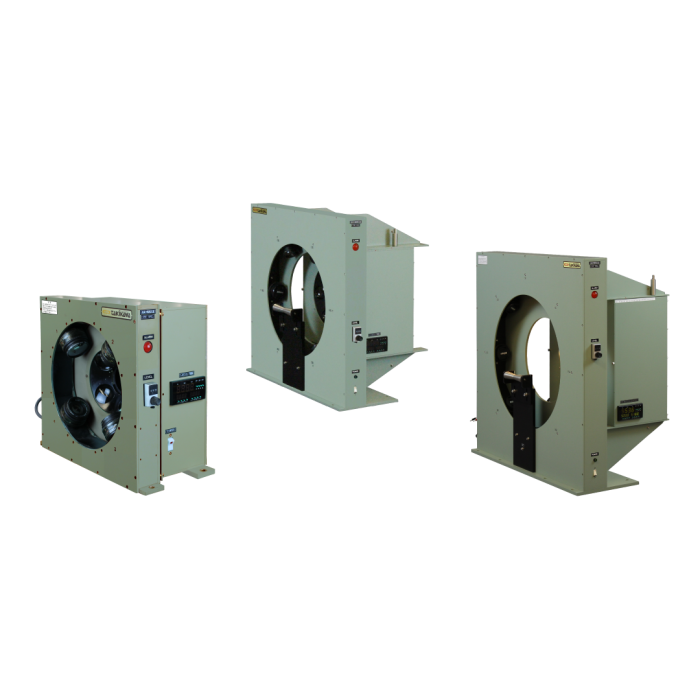

Le Takikawa FM-L est un dispositif de détection sans contact conçu pour identifier les défauts de surface (bosses, creux, perforations, inclusions, défauts d’isolation) sur des câbles, tubes, profilés et fils extrudés ou gainés. Il utilise une technologie de lumière réfléchie combinée à un capteur opto-électronique pour surveiller l’ensemble de la circonférence du produit en ligne.
Avantages :
- Inspection complète 360° : un seul appareil permet de vérifier la totalité de la surface extérieure du produit sans point aveugle.
- Détection fine de défauts : adaptée à des irrégularités très petites (par exemple perforations, micro-bosses) qui pourraient échapper à des capteurs classiques de diamètre.
- Compatibilité matériaux variés : fonctionne sur polymères, caoutchouc, tubes plastiques, câbles textiles, ainsi que sur matériaux transparents ou semi-transparents.
- Installable en ligne de production : conçu pour être monté sur extrudeuse, câbleuse ou ligne continue avec gestion des alarmes et intégration PLC.
- Maintenance minimale : absence de contact mécanique direct avec le produit assure une longue durée de vie et faible usure.
Caractéristiques principales :
- Principe de détection : lumière LED dirigée vers la surface du produit ; en cas de défaut, la lumière est dispersée/perturbée, un capteur photorécepteur détecte cette variation pour générer un signal d’alarme.
- Zône d’inspection : couverture complète de la circonférence, avec nombre de capteurs adapté selon le diamètre du produit (ex. 4, 6 ou 8 caméras ou capteurs).
- Plage de diamètre typique : adaptée aux produits très petits (ex. quelques mm) jusqu’à des câbles/tubes de gros diamètre (selon configuration choisie).
- Sorties & alarmes : signal analogique ou relais configurables dès qu’un défaut est détecté ; possibilité de suivi par système d’alerte ou arrêt ligne.
- Environnement industriel : installation sur ligne continue, exigences de vitesse, résilience aux ambiances de production.
Applications typiques :
- Détection de défauts de gaine ou d’isolation sur câbles électriques ou de communication.
- Inspection de tubes ou tuyaux plastiques/caoutchouc en extrudeuse pour identifier perforations, inclusion, bulles ou irrégularités.
- Contrôle de profils transparents ou semi-transparents (fibre, verre, plastique) où les défauts de surface doivent être détectés.
- Production continue nécessitant surveillance 100 % de la surface pour garantir la conformité, la traçabilité et la réduction des rebuts.
Pourquoi choisir Takikawa FM-L :
Le FM-L permet de garantir la qualité surface de vos pièces extrudées grâce à une technologie de détection fine, non intrusive et adaptée aux cadences industrielles. Grâce à ES France, distributeur à forte valeur ajoutée, vous bénéficiez d’un accompagnement sur le dimensionnement (diamètre, vitesse, type de défaut à surveiller), l’intégration automatique, l’interface avec votre système PLC/SCADA et un support technique pour garantir l’efficacité de votre contrôle surface et optimiser votre processus.
