Description
Les micromètres laser sans contact Takikawa sont des nappes laser à balayage permettant la mesure des cotes : largeur, hauteur,
diamètre, épaisseur.
Ces équipements ont une grande précision et une excellente linéarité de mesure.
Ces systèmes hautes performances avec un excellent rapport qualité/prix sont configurés pour de très nombreuses applications en
combinant unités de mesure scanner et unités d’affichage.

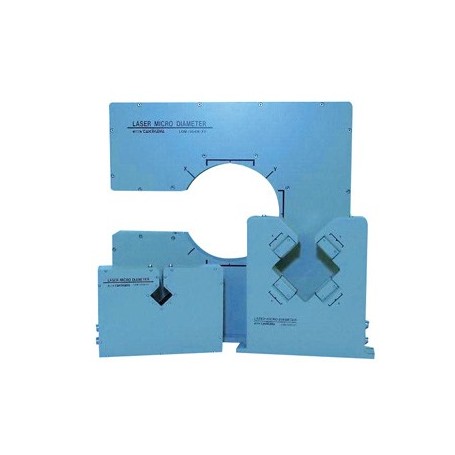

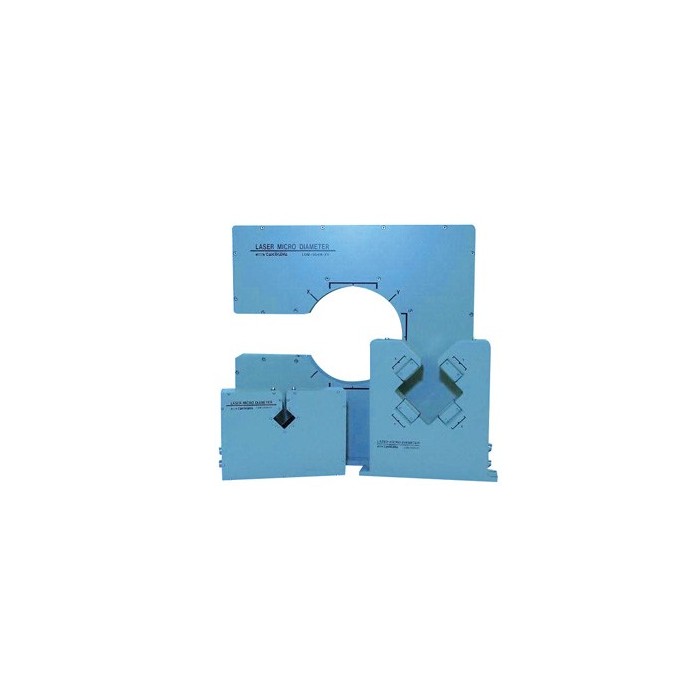

Il existe 3 types de Micromètres Laser standards :
- Pour mesure sur un axe unique
- Pour mesure sur 2 axes orthogonaux
- De type Swing pour mesure sur toute la circonférence
Pour mesurer des pièces de large diamètre de plus 300mm, nous combinerons 2 unités de mesure sur axe unique.
Pour certaines applications, nous pouvons installer séparément des émetteurs et des récepteurs pour élargir la distance mesurable. De
plus, des mesures multi-axes supérieures à deux axes peuvent être réalisées en combinant différentes unités de mesures séparées
La mesure n’est pas influencée par la lumière ambiante ou du soleil.
Des mesures d’objet à hautes températures, à plus de 2000°C, peuvent être effectuées en réalisant des modifications mineures de
l’unité laser de mesure.
Caractéristiques techniques :
- Plage de mesure : 0,02 μm à 300 mm
- Précision de 1 μm à 30 μm
- Electronique de contrôle : valeur max., min., normales, moyennes
- Sortie RS-232

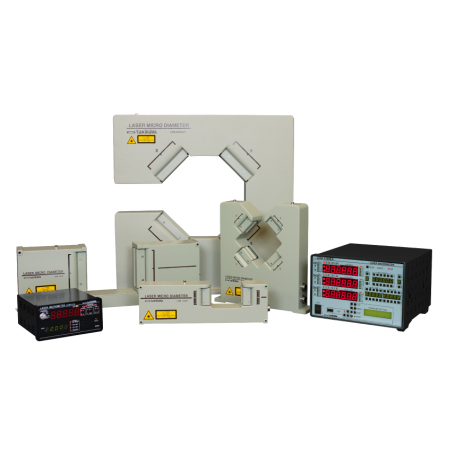

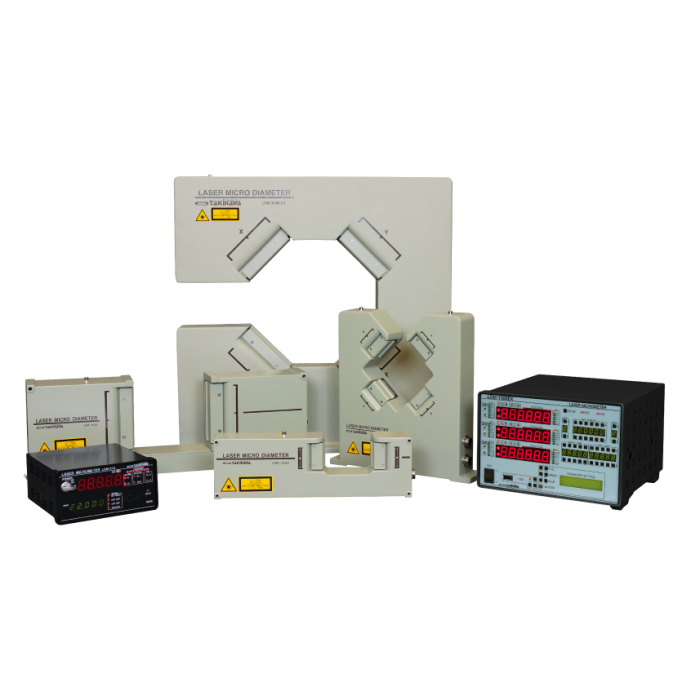

Applications très diverses en fonction d’unités d’affichage :
- Mesure en temps réel, valeur Max/Min, valeur moyenne sur une période donnée
- Moyenne, différence, somme, ratio, calcul de la planéité sur une mesure multi-axes
- Mesure de grand diamètre et de grande largeur
- Mesure d’épaisseur d’un film
- Contrôle total de lignes de productions multiples
- Mesure de l’épaisseur de couverture d’un câble
- Contrôle du diamètre externe
- Instrument de mesure du diamètre laser combiné à la fonction de contrôle du diamètre externe permet également la mesure
d’alignement (LDM-210C)
- Contrôle en ligne de fils métalliques, tubes métalliques, plastiques etc…
