Description

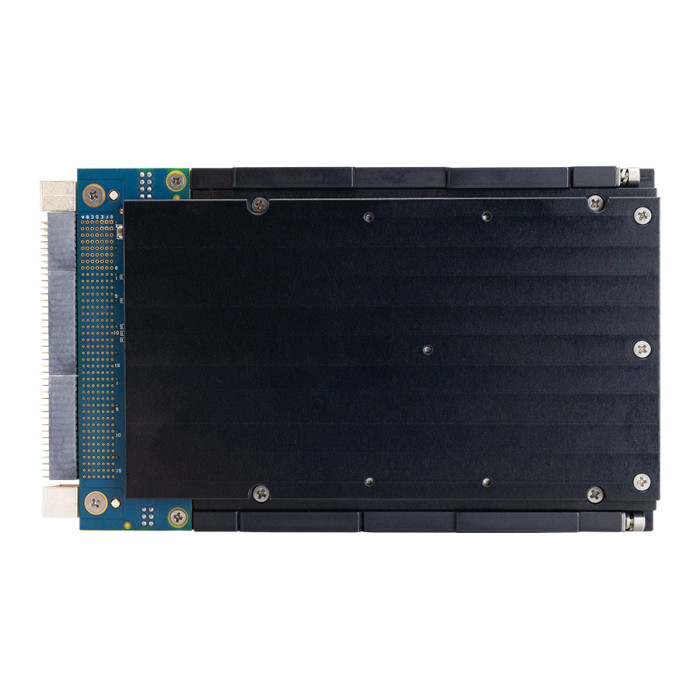

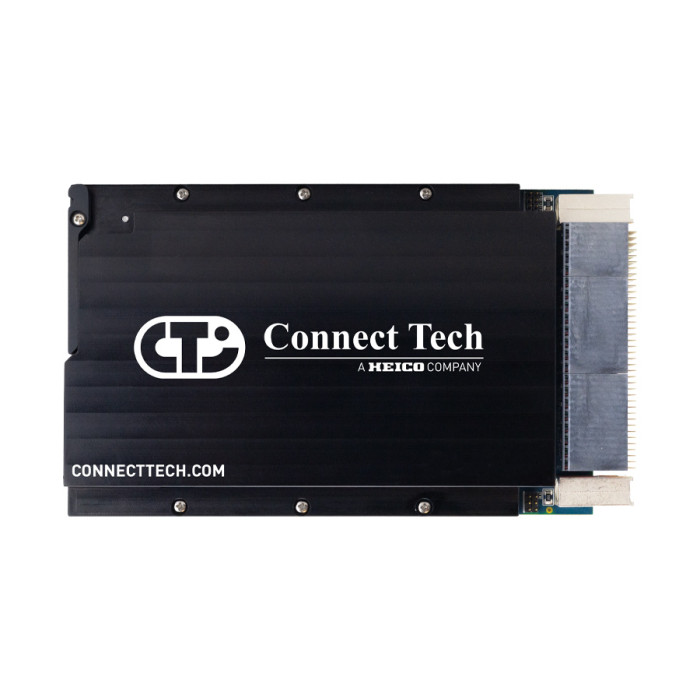

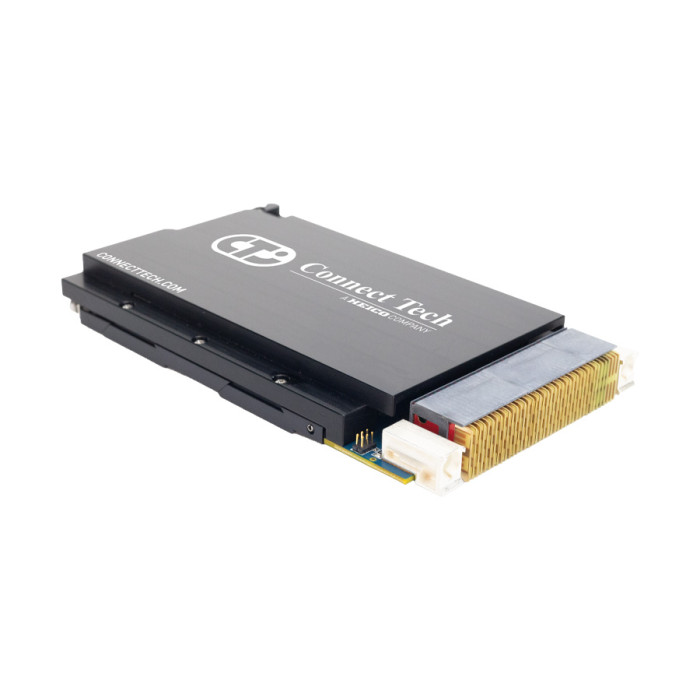

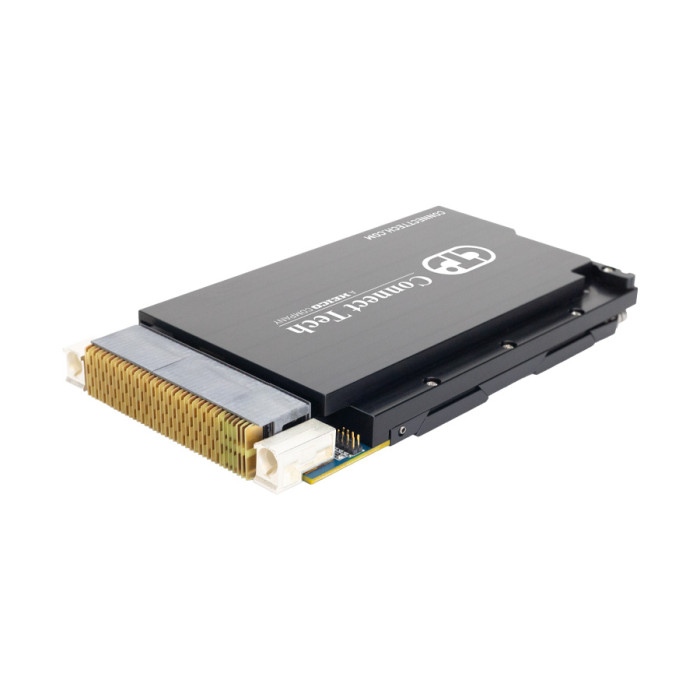

Le Graphite VPX 10G Switch de Connect Tech est un commutateur 3U VPX aligné sur la norme SOSA, combinant des fonctions de commutation PCIe Gen4 et Ethernet 10 Gigabit. Conçu pour les systèmes embarqués critiques du secteur aéronautique, défense et spatial, il assure un débit de données élevé, une faible latence et une interopérabilité totale entre les différents modules de traitement. Grâce à sa conformité aux standards ANSI/VITA 46, 48 et 65 (OpenVPX, VPX REDI), il simplifie l’intégration des architectures modulaires tout en réduisant les coûts et la complexité de cycle de vie des systèmes.
Avantages :
- Architecture ouverte et interopérable : conforme aux standards SOSA, VITA et OpenVPX.
- Commutation haute performance : combine un switch PCIe Gen4 et un switch Ethernet 10G pour un débit optimal.
- Prêt pour les environnements exigeants : refroidissement par conduction conforme ANSI/VITA 48.2.
- Synchronisation de précision : prise en charge des protocoles TSN / IEEE 1588 PTP.
- Intégration simplifiée : gestion système VITA 46.11-2022 Tier 3 et compatibilité IPMC Tier 1–3.
- Conception robuste et fiable : destinée aux applications SWaP-optimisées (Size, Weight, and Power).
Caractéristiques principales :
- Type : Commutateur 3U VPX PCIe et Ethernet 10G, conforme SOSA.
- Commutateur Ethernet : Microchip SparX-5 (VSC7558TSN).
- Commutateur PCIe : Microchip Switchtec PM43028B1.
- Compatibilité VPX : ANSI/VITA 48, 65 (VPX REDI, OpenVPX), slot profile 14.4.14, pitch 1.0”, conduction-cooled.
- Interfaces Ethernet : 7x 10GBase-KR internes + 2x 10G SFP+ en façade.
- Interfaces PCIe : 6x ports Gen4 x4 (Data Plane, fanning out).
- Ports maintenance : 2x UART, entrées de référence PCIe REF CLK et AUX CLK.
- Gestion système : VITA 46.11-2022 Tier 3, IPMC Tier 1 à 3.
- Alimentation : +12 V (VS1), +3,3 V AUX (SOSA aligned power rails).
- Refroidissement : par conduction (ANSI/VITA 48.2 compliant).
- Synchronisation : TSN / IEEE 1588 PTP supportée.
- Garantie : 1 an avec support technique gratuit.
Applications typiques :
- Systèmes VPX aéronautiques et défense (commandement, radar, EW, ISR).
- Calcul distribué haute vitesse entre modules GPU, CPU ou FPGA.
- Réseaux 10G redondants pour systèmes embarqués critiques.
- Infrastructures de communication conformes SOSA et OpenVPX.
Pourquoi choisir le Graphite VPX 10G Switch :
Le Graphite VPX 10G Switch offre une solution de commutation Ethernet 10G et PCIe Gen4 performante, compacte et robuste. En associant interopérabilité SOSA, synchronisation TSN/IEEE 1588 et refroidissement par conduction, il garantit des performances de communication optimales dans les environnements embarqués les plus exigeants. C’est le choix privilégié pour les intégrateurs de systèmes souhaitant construire des architectures modulaires à haut débit et à longue durée de vie.
