Description

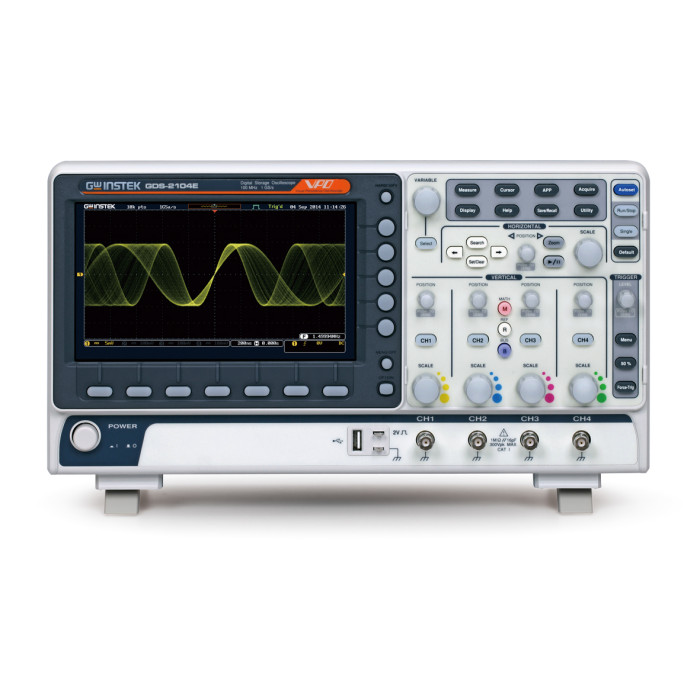

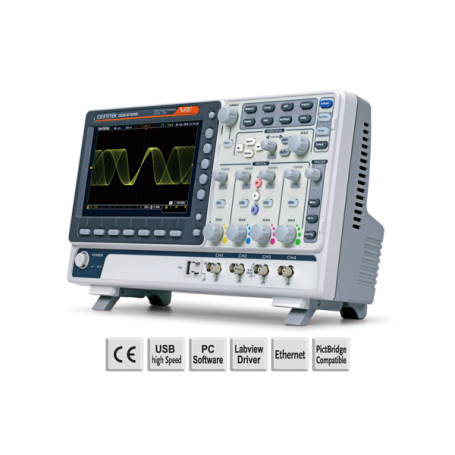

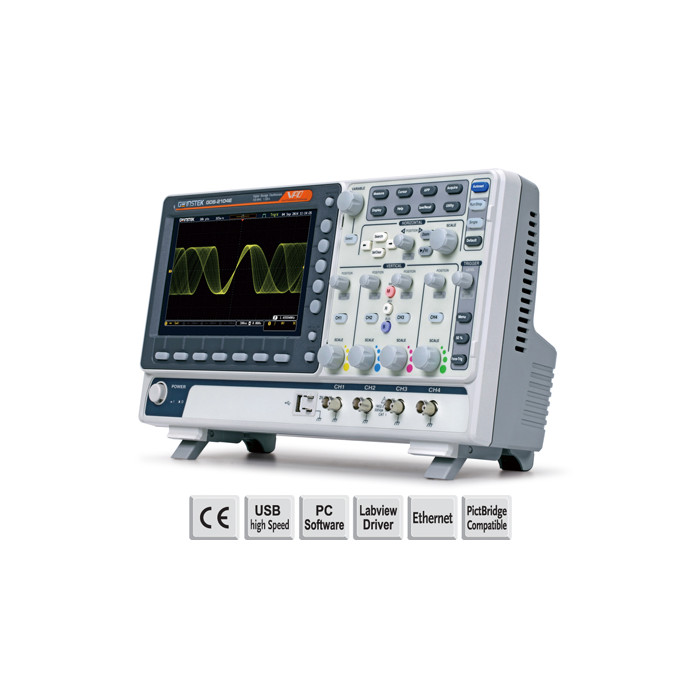

Le GDB-03 est un module de démonstration conçu par GW Instek pour afficher et analyser un large ensemble de signaux analogiques, numériques, FM et vidéo sur les oscilloscopes des séries GDS-3000, GDS-2000A, GDS-2000E, MSO-2000 et GDS-1000B. Il permet de reproduire des scénarios de mesure réels et sert à la fois d’outil pédagogique et de générateur de signaux autonome pour la présentation de fonctions avancées.
Avantages :
- Compatibilité multi-séries : fonctionnement avec cinq familles d’oscilloscopes GW Instek.
- Génération de signaux variés : analogiques, numériques, vidéo et FM.
- Interface utilisateur intégrée : sélecteur de modes, molette Variable, écran OLED.
- Carte caméra intégrée pour tester la capture vidéo analogique NTSC/PAL.
- Mode générateur : formes d'onde Sine, Square et Triangle sélectionnables.
- Support natif des bus numériques : UART, I²C, SPI, CAN, LIN selon l’oscilloscope.
- Alimentation simple par USB (5 V) sans source externe obligatoire.
Caractéristiques principales :
- Signaux analogiques : jusqu’à 9 modes selon la série d’oscilloscope.
- Signaux numériques : UART, I²C, SPI, CAN, LIN (selon modèle d’oscilloscope).
- Sorties vidéo : 720×480i (NTSC), 720×576i (PAL).
- Sortie FM : mode FM dédié via borne FM.
- Formes générées : Sin / Carré / Triangle via mode Generator.
- Affichage OLED : 128×64, matrice passive.
- Module caméra : capteur CMOS couleur VGA 1/4’’.
- Alimentation : 5 V DC via USB Type-B ou source auxiliaire.
- Connectique disponible : Analog CH1–CH4, Digital CH1–CH4, FM, Video, entrée LA.
- Dimensions : 13 cm (L) × 14,5 cm (H) pour la carte principale.
Applications typiques :
- Démonstration des fonctions avancées d’oscilloscopes GW Instek.
- Formation et apprentissage aux mesures analogiques et numériques.
- Simulation de scénarios de test pour R&D et enseignement.
- Outil d’aide à la validation de décodage bus série.
- Génération simple de signaux pour ateliers et formations techniques.
Pourquoi choisir le GDB-03 :
Le GDB-03 est la solution idéale pour présenter ou enseigner l’ensemble des fonctionnalités des oscilloscopes GW Instek. Il offre une grande variété de signaux prêts à l’emploi, une compatibilité étendue et une mise en œuvre rapide, permettant d’aborder toutes les fonctions clés : mesures analogiques, décodage bus série, analyse FM, capture vidéo et génération de formes d’onde. Son intégration intuitive et sa polyvalence en font un outil indispensable pour les démonstrations professionnelles, les centres de formation et les services de test.
