Description
Système de mesure d'humidité par micro-ondes pour la transmission sans fil des valeurs mesurées dans les camions-malaxeurs à béton

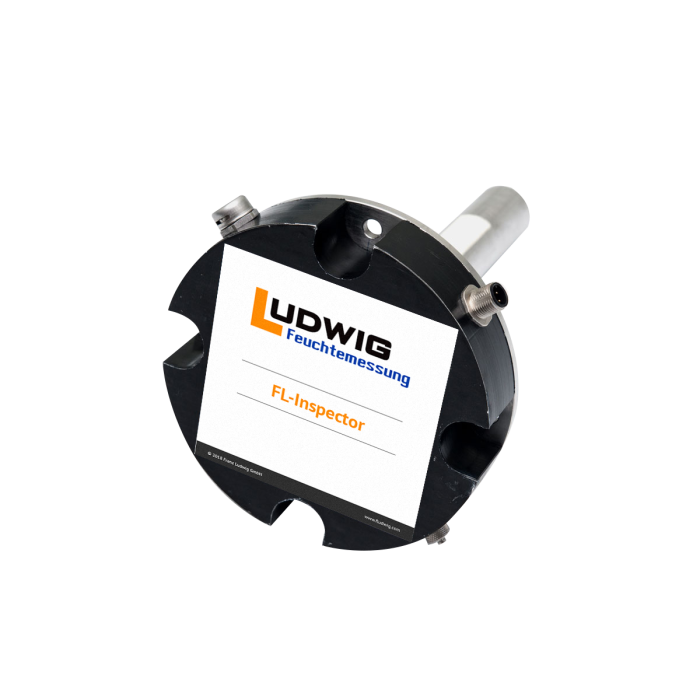

Le nouveau système, le FL-MOBI-MIC-Inspector, se compose d'une sonde de mesure d'humidité à micro-ondes, d'une barre de mesure de consistance avec unité de transmission et d'un écran tactile pour la réception et l'affichage des signaux de mesure. La transmission sans fil des signaux de mesure d'humidité entre l'émetteur et l'écran tactile est particulièrement utile dans les applications où l'utilisation de capteurs filaires est impossible. Notre système permet un suivi précis du gradient d'humidité dans les bétonnières. Outre l'humidité du produit, d'autres paramètres de process tels que l'affaissement, la consistance du béton, l'eau résiduelle, la température du produit, le niveau de remplissage, le sens de rotation et la vitesse du tambour de malaxage sont également enregistrés pour un suivi complet du processus.
Fonctionnalités
Les mesures sont transmises sans fil à l'écran tactile. Nous avons opté pour une norme industrielle afin de garantir un transfert de données fiable à longue portée, même dans des conditions difficiles. L'émetteur est alimenté par une batterie rechargeable. Son autonomie peut être prolongée grâce à une batterie supplémentaire, vendue séparément. Si l'émetteur se trouve hors de portée de l'écran tactile ou si la cuve de mélange est immobile, la sonde et l'émetteur passent automatiquement en mode économie d'énergie, prolongeant ainsi l'autonomie du système. La sonde, la barre de mesure de consistance et l'émetteur s'installent facilement sur la trappe de la cuve du camion-malaxeur.
Caractéristiques techniques :
- Couvercle / Poids : Plaque de base en acier inoxydable / Couvercle en plastique résistant aux UV / IP 65 / 2,0 kg
- Dimensions : Ø : 150 mm Hauteur totale avec barre de mesure de consistance : 220 mm
- Surface du capteur d'humidité : Céramique haute résistance à l'usure
- Barre de mesure de consistance : Acier inoxydable / Longueur : 180 mm / ∅ : 30 mm
- Plage de température de fonctionnement : 0 °C – 80 °C (32 °F – 176 °F)
- Tension d'alimentation / Consommation électrique : 2,4 V – 5 V via batterie / 0,7 W (sonde incluse)
- Plage de mesure : 0-15 % ou 0-XX,X % (selon le fluide mesuré)
- Précision : Selon la plage de mesure et le matériau (environ ±0,3 %)
- Autonomie par charge de batterie : Environ 16 h en fonctionnement continu / Environ 7 jours en fonctionnement continu (avec batterie optionnelle)
Avantages :
- Mesure de l'humidité et de la consistance du béton dans les tambours rotatifs des camions-malaxeurs.
- Application dans l'industrie du béton prêt à l'emploi et du béton préfabriqué.
- Sonde micro-ondes et unité de transmission compactes.
- Transmission fiable des signaux de mesure à longue portée grâce à une norme sans fil robuste.
- Paramétrage et étalonnage faciles via un pavé tactile.
