Description

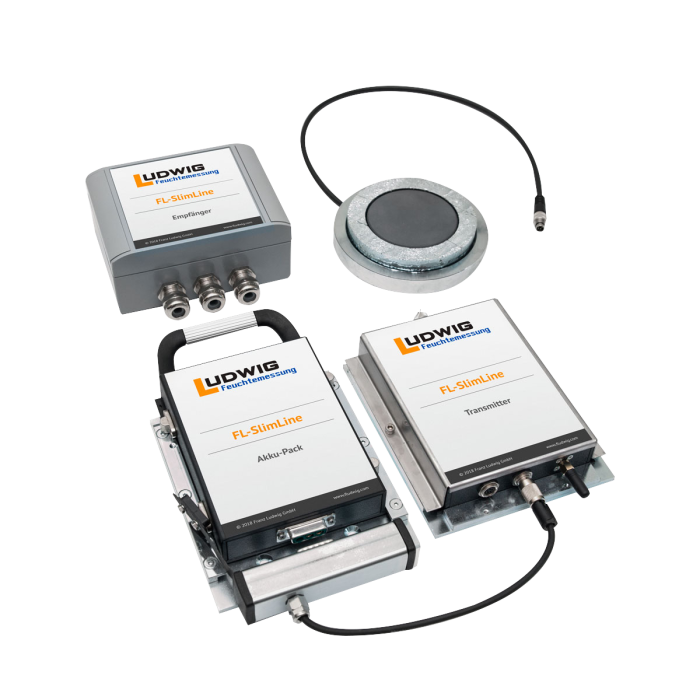

Système de mesure d'humidité par micro-ondes pour la transmission sans fil des valeurs mesurées
Caractéristiques techniques :
- Capteur d'humidité à micro-ondes :
- Alimentation : +3,7 V CC (+/–10 %)
- Sorties analogiques : 0-20 mA (valeur de mesure d'humidité), 0-3,2 V (température)
- Plage de mesure du capteur de température intégré : 0 … +80 °C
- Consommation électrique : 0,08 W
- Fréquence : 433,92 MHz
- Plage de température de fonctionnement : 0 – 50 °C
- Câble de connexion : 500 mm, avec connecteur à 5 broches pour unité de transmission
- Dimensions : Ø : 75 mm / Hauteur : 22,5 mm
- Poids : 0,4 kg
- Boîtier : Acier inoxydable / IP 68. Surface de mesure du capteur en céramique haute résistance à l'usure.
- Support de capteur :
- Bague de soudure : Ø : 128 mm / Hauteur : 15 mm / Poids : 0,6 kg / zinguée
- Tube de protection contre l'usure : Ø : 106 mm / Hauteur : 22,5 mm / Poids : 0,7 kg / zingué
- Émetteur :
- Couvercle (dimensions avec support) : Hauteur : 31 mm / Largeur : 135 mm / Profondeur : 190 mm (avec antenne) Plastique / IP 54
- Option de connexion : 1 sonde de mesure d'humidité à micro-ondes FL-MOBIMIC-SlimLine
- Plage de température : 0 – 50 °C
- Alimentation : par batterie
- Récepteur :
- Couvercle : Hauteur : 60 mm / Largeur : 137 mm / Profondeur : 165 mm Aluminium / IP 68
- Alimentation : 24 V CC (+/- 10 %)
- Consommation électrique : 7 W
- Plage de température : 0 – 50 °C
- Précision : Selon la plage de mesure et le matériau (env. +/- 0,3 %)
- Connexions système : Sorties analogiques (Humidité 0-20 mA / Température 4-20 mA)
- Batterie :
- Couvercle (dimensions) (avec support) : Hauteur : 31 mm / Largeur : 135 mm / Profondeur : 215 mm (avec poignée) Plastique / IP 54
- Câble de connexion : Longueur : 250 mm ; avec connecteur pour transmetteur
- Autonomie : environ 7 jours en fonctionnement continu
- Tension : + 3,7 V
- Plage de température : 0 – 50 °C
Avantages :
- Empêche l'accumulation de matières sur la surface de mesure du capteur.
- L'installation d'équipements de nettoyage supplémentaires est inutile.
- Aucun ajout d'eau de rinçage ou de produit nettoyant ne contamine le lot.
- Mesure fiable de l'humidité, même pour les petits lots ou les lots partiels.
- Enregistrement fiable de la température du mélange.
- Le risque de contamination par les résidus des lots précédents est minimisé lors de l'alternance des recettes.
- L'usure du capteur est considérablement réduite grâce à sa rotation avec le tambour du mélangeur, éliminant ainsi les frottements et les dommages causés par le passage de matières ou de débris.
- Longue autonomie grâce à l'utilisation de batteries rechargeables haute performance interchangeables.
- Transmission fiable du signal de mesure sans fil de qualité industrielle.
- Installation facile grâce à la compacité de la sonde et de l'unité de transmission.
Applications :
Mesure de l'humidité des matériaux en vrac dans les tambours de mélange rotatifs, notamment dans l'industrie du béton et des éléments préfabriqués.
