Description

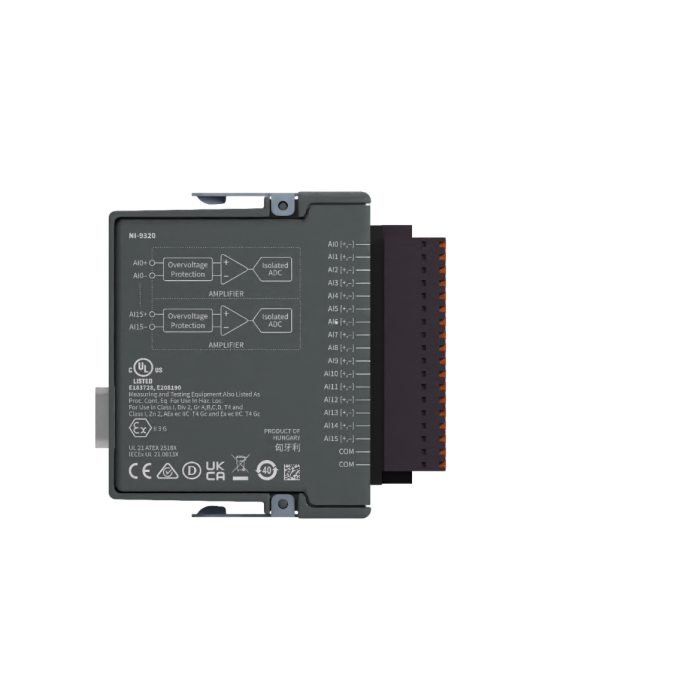

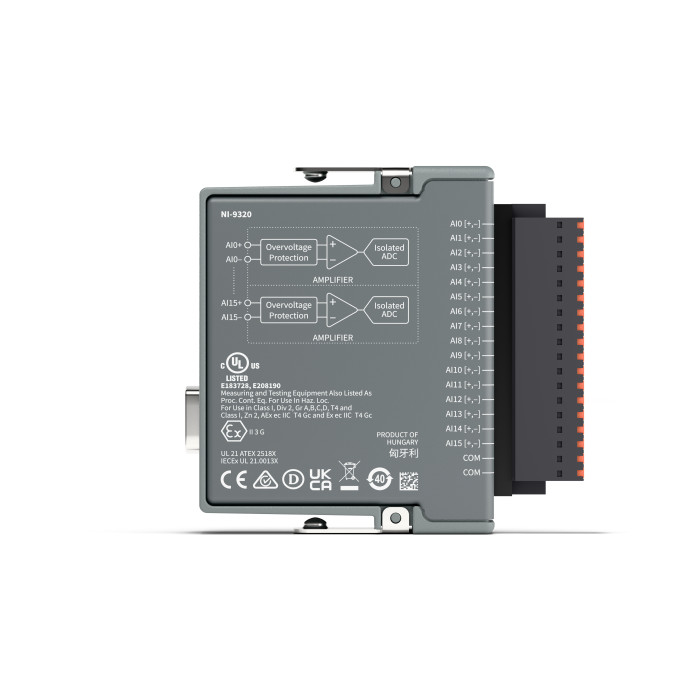

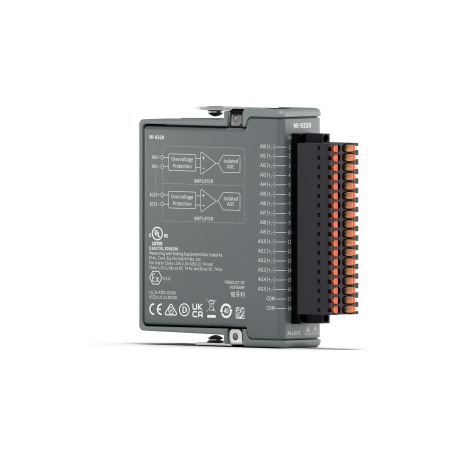

Le NI-9320 est un module d’acquisition analogique pour systèmes CompactDAQ et CompactRIO offrant 16 voies différentielles avec une plage de mesure ±10,5 V. Conçu pour les environnements industriels exigeants, il garantit une précision élevée, une plage thermique étendue et une fiabilité durable grâce à son architecture robuste et à sa technologie d’ADC SAR 16 bits.
Avantages :
- 16 voies analogiques différentielles pour une acquisition dense et flexible
- Plage ±10,5 V avec protection surtension ±30 V
- Résolution 16 bits avec garantie no missing codes
- Échantillonnage jusqu’à 200 kS/s pour signaux rapides
- Étendue thermique de fonctionnement : -40°C à +70°C
- Isolation vers la terre jusqu’à 250 V RMS (version bornier) ou 60 V DC (version DSUB)
- Consommation très faible : 1 W max (mode actif), 1 mW (veille)
- Robustesse mécanique : vibration 5 g, chocs jusqu’à 50 g
Caractéristiques principales :
- Nombre de canaux : 16 entrées analogiques
- Type de conversion : ADC SAR 16 bits
- Plage de mesure : ±10,5 V
- Taux d’échantillonnage : jusqu’à 200 kS/s
- Protection surtension : ±30 V
- CMRR : 70 dB à 60 Hz
- Bande passante : > 200 kHz
- Impédance d’entrée : > 1 GΩ
- Connexion : bornier Push-In ou DSUB 37 points
- Température de fonctionnement : -40°C à +70°C
- Consommation : 1 W (actif) / 1 mW (veille)
- Poids : 165 g (bornier) / 150 g (DSUB)
Applications typiques :
- Acquisition multivoies de signaux ±10 V
- Monitoring industriel et contrôle de processus
- Tests R&D sur bancs d’essais
- Environnements embarqués grâce à la large plage thermique
- Systèmes conditionnés CompactDAQ / CompactRIO
Pourquoi choisir le NI-9320 :
Le NI-9320 combine une densité de voies élevée, une précision remarquable et une robustesse environnementale adaptée aux déploiements industriels et scientifiques. Sa consommation réduite, sa plage thermique étendue et son isolation renforcée en font une solution particulièrement adaptée aux systèmes d’acquisition distribués et aux plateformes modulaires CompactRIO et CompactDAQ nécessitant une fiabilité à long terme.
