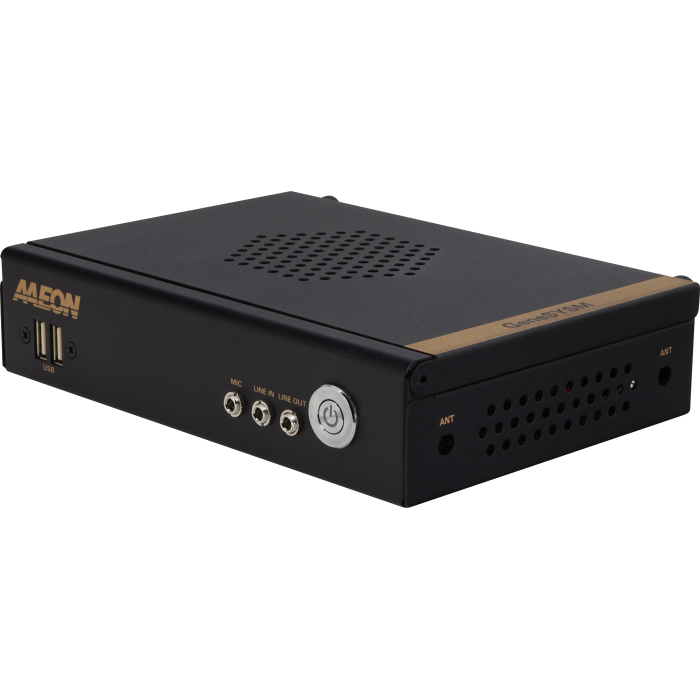

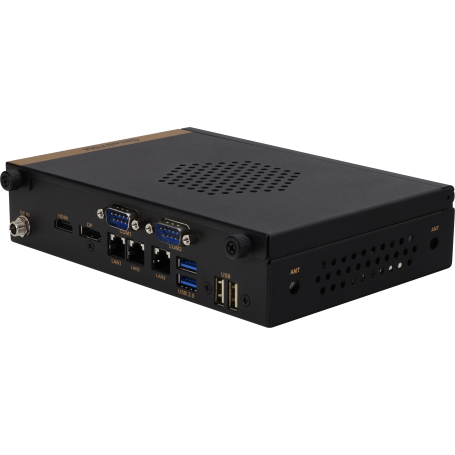

Système embarqué 3.5'' – Intel® Core™ Ultra & 9–36 VDC : GENESYSM-MTH6 | AAEON

Le GENESYSM-MTH6 est un système embarqué compact au format 3.5" SubCompact, conçu pour les applications industrielles nécessitant une forte densité d’E/S, un traitement moderne basé sur les Intel® Core™ Ultra (Series 1) et une intégration simplifiée (alimentation 9 à 36 VDC, montage VESA ou mural en option). Sa connectivité réseau triple LAN et sa capacité d’extension M.2 en font une plateforme pertinente pour les architectures Edge, passerelles et systèmes d’automatisation.

Avantages :

• Performance CPU adaptée aux charges Edge grâce aux processeurs Intel® Core™ Ultra (gammes H/U selon configuration).
• Connectivité réseau avancée avec 3 ports Ethernet (dont 2 x 2.5GbE).
• Affichage haute résolution via HDMI 2.1 et DP 2.0++, jusqu’à 2 écrans simultanés.
• Extensibilité stockage & communications grâce aux emplacements M.2 (NVMe/SATA, cellulaire via nano SIM selon module, Wi-Fi via E-Key).
• Industrialisation : TPM 2.0, watchdog, large plage d’alimentation 9–36 VDC, plage de température -10 à +50 °C (avec flux d’air spécifié).
• Intégration facilitée : format compact et options de fixation (VESA / mural).

Caractéristiques principales :

• Format / mécanique : 3.5" SubCompact Board System ; 190 x 134,1 x 43 mm.
• Processeurs : Intel® Core™ Ultra (Series 1) – options incluant Ultra 7 155H, Ultra 5 125H, Ultra 7 155U, Ultra 5 125U (selon configuration).
• Mémoire : DDR5 5600, double canal, 2 x SO-DIMM, jusqu’à 96 GB (Non-ECC).
• Graphiques : Intel® Arc™ Graphics / Intel® Graphics (selon CPU).
• Affichage :
  • HDMI 2.1 x1 (jusqu’à 8K x 4K@60 ou 4K x 2K@120)
  • DP 2.0++ x1 (jusqu’à 7680 x 4320@60, support DP++)
  • Jusqu’à 2 écrans simultanés
• Réseau :
  • 2 x 2.5GbE (Intel® I226)
  • 1 x 1GbE (Intel® I219)
• USB : USB 3.2 Gen 2 x2, USB 2.0 x4.
• Série : 2 x COM (RS-232/422/485, support 5V/12V/RI).
• Audio : Codec Realtek ALC897, Line-in / Line-out / MIC.
• GPIO : 8-bit.
• Extensions :
  • M.2 2280 M-Key (PCIe x4 / SATA) – jusqu’à 3 emplacements selon BOM
  • M.2 3052 B-Key (PCIe x2/x1 + USB 3.0 ; nano-SIM)
  • M.2 2230 E-Key (PCIe + USB 2.0 ; support Wi-Fi 6E CNVi)
• Sécurité : TPM 2.0 ; BIOS UEFI.
• Fonctions système : Wake-on-LAN ; Watchdog (255 niveaux) ; RTC batterie lithium 3V/240mAh.
• Alimentation : +9 à +36 VDC (option +12V), connecteur DC Jack, type ATX, support ERP.
• Systèmes d’exploitation supportés : Windows 10 IoT LTSC (21H2), Windows 11 IoT LTSC (24H2), Linux Ubuntu 22.04.3 (kernel 6.2.0-26-generic).
• Environnement :
  • Température de fonctionnement : -10 à +50 °C (0,7 m/s air flow)
  • Température de stockage : -40 à +85 °C
  • Humidité : 0 à 90% (non condensant)
  • EMC : CE/FCC Class A

Applications typiques :

Cette plateforme est adaptée aux environnements industriels où la compacité et la connectivité priment, tout en conservant une capacité de traitement moderne.

• Passerelle IIoT et agrégation de données capteurs (multi-réseaux, segmentation).
• Edge computing pour supervision, prétraitement et décision locale.
• Automatisation et contrôle-commande avec besoins RS-232/422/485.
• Postes industriels compacts multi-affichage (HMI, supervision, affichage d’état).
• Infrastructure réseau industrielle (routage, pare-feu/UTM embarqué, services locaux).

Pourquoi choisir GENESYSM-MTH6 :

Le GENESYSM-MTH6 combine une base de calcul récente Intel® Core™ Ultra avec une connectivité industrielle complète (réseau 3 ports, USB, 2 ports série) et une architecture d’extension M.2 adaptée aux besoins terrain (stockage NVMe/SATA, Wi-Fi/BT, cellulaire selon module). Son alimentation 9–36 VDC et son format compact facilitent l’intégration dans des armoires, des véhicules ou des équipements Edge. ES France vous accompagne dans la sélection de configuration, la validation d’interface (réseau/stockage/OS) et l’industrialisation du déploiement selon vos contraintes projet.
