Description

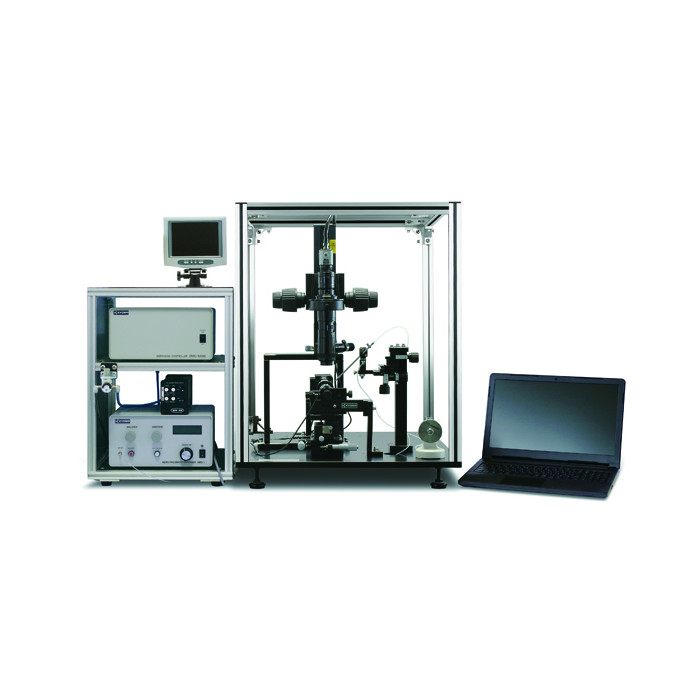

Le MCA-4 est un système de mesure d’angle de contact microscopique intégrant un micro-injecteur électrique de haute précision, une optique à fort grossissement et une double caméra (vue latérale et vue de dessus). Cette architecture permet un dépôt de gouttes ultra-localisé et l’observation fine de la ligne triple solide-liquide-air, même sur des surfaces de l’ordre de 100 × 100 µm.
Avantages :
- Dépôt ultra-précis de micro-gouttes de 10 pL à 1 nL grâce à des capillaires dédiés
- Caméra vue de dessus pour un positionnement micrométrique exact de la goutte
- Analyse dynamique de gouttes à évaporation rapide jusqu’à 2700 images/s
- Haute reproductibilité des mesures d’angle de contact
- Analyse complète de l’énergie de surface selon plusieurs modèles physico-chimiques
Caractéristiques principales :
- Système caméra : CMOS USB 3.0 jusqu’à 2700 fps
- Grossissement optique : 5,3× à 64× avec zoom 12×
- Champ de vision : de 75 × 56 µm à 910 × 680 µm
- Méthodes de mesure : goutte sessile
- Méthodes d’analyse angle de contact : θ/2, tangente, ajustement de courbe, Young-Laplace
- Énergie de surface : OWRK, Owens-Wendt, Wu, acid-base, Zisman, Young-Dupré
- Plage de mesure : 0 à 180°
- Résolution : 0,01° – Précision : 0,05°
- Plateau échantillon : 50 × 25 mm, déplacement micrométrique XYZ
- Température de mesure : ambiante, option contrôlée +10 à +60 °C
Applications typiques :
- Micro-électronique : wafers silicium, circuits ROM, têtes de lecture
- OLED et écrans avancés : analyse de cellules et lignes triphasiques
- Fibres et fils fins : cheveux, filaments, fibres techniques
- Surfaces super-hydrophobes et micro-structurées
- Encres fonctionnelles et micro-gouttes issues de têtes jet d’encre
Pourquoi choisir le MCA-4 :
Le MCA-4 est la solution de référence pour les laboratoires et centres R&D nécessitant une caractérisation fiable de la mouillabilité à l’échelle microscopique. Sa capacité unique à combiner dépôt picolitre, observation multi-vue et analyse avancée de l’énergie de surface en fait un outil indispensable pour l’innovation en micro-fabrication, matériaux avancés et nanosciences.
