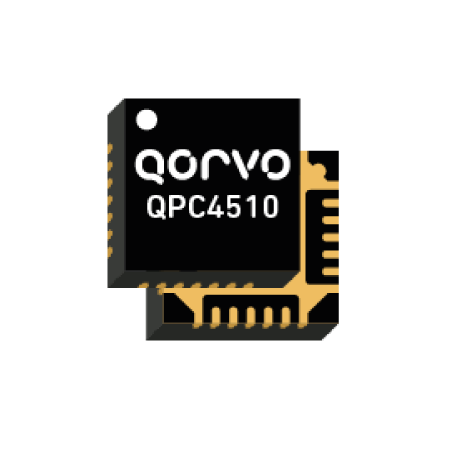

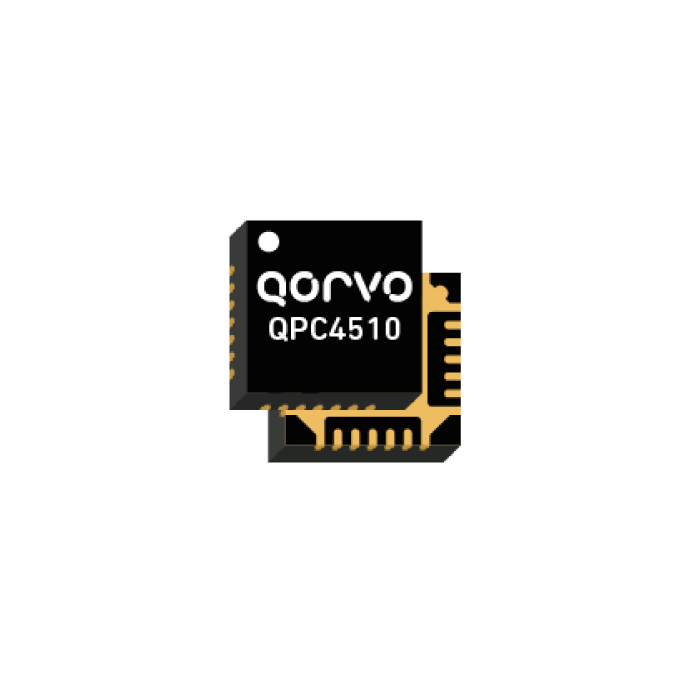

Convertisseur de fréquence RF K-Band – Gain 13 dB : QPC4510 | QORVO

Le QPC4510 est un upconverter RF bande K à rejet d’image intégrant un doubleur LO x2 et un amplificateur RF à gain variable. Conçu en technologie pHEMT, il permet la génération de signaux RF de 17,7 à 26,5 GHz à partir de signaux IF jusqu’à 4 GHz. Son architecture intégrée optimise les performances linéaires, la compacité et la facilité d’intégration dans les chaînes RF hyperfréquences.

Avantages :

• Large couverture fréquentielle K-Band pour applications télécoms et VSAT
• Gain de conversion typique de 13 dB avec contrôle de gain intégré
• Excellente linéarité avec OIP3 typique jusqu’à 32 dBm
• Réjection d’image intégrée limitant les besoins de filtrage externe
• Nulling LO optionnel améliorant l’isolation LO jusqu’à 30 dB
• Boîtier QFN 5 × 5 mm adapté aux conceptions compactes

Caractéristiques principales :

• Fréquence RF : 17,7 à 26,5 GHz
• Fréquence IF : DC à 4,0 GHz
• Fréquence LO : 6,85 à 15,25 GHz
• Puissance LO : 2 à 10 dBm
• Gain de conversion : 13 dB typique
• Plage d’atténuation : ~30 dB
• OIP3 : jusqu’à 32 dBm à gain max
• Facteur de bruit SSB : 15 dB typique
• Alimentations : 5,0 V (RF), 3,3 V (LO)
• Boîtier : QFN 28 broches, 5,0 × 5,0 × 1,3 mm

Applications typiques :

• Terminaux VSAT bande K
• Liaisons radio point-à-point
• Systèmes de communication millimétriques
• Chaînes d’émission RF hyperfréquences

Pourquoi choisir le QPC4510 :

Le QPC4510 combine large bande passante, haute linéarité et fort niveau d’intégration dans un format compact, réduisant significativement la complexité des architectures RF K-Band. Il constitue une solution idéale pour les concepteurs recherchant un upconverter performant, stable et optimisé pour l’industrialisation dans des applications télécoms exigeantes.
