Description

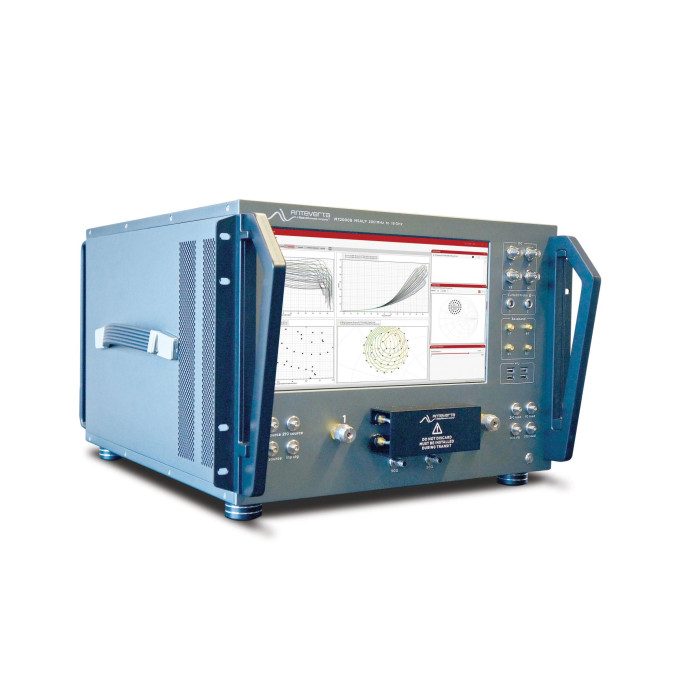

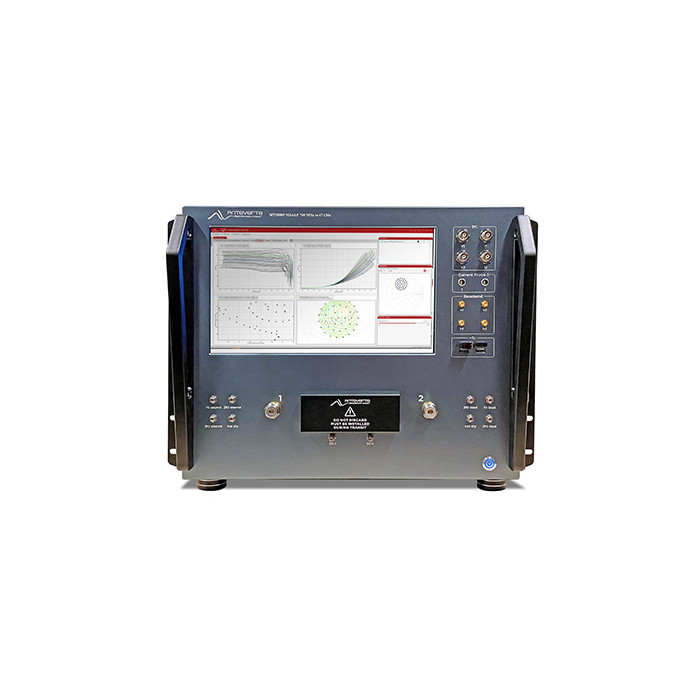

Les systèmes MT1000 et MT2000 de Maury Microwave sont des solutions de load pull actif mixte (mixed-signal active load pull) conçues pour la caractérisation avancée des dispositifs RF et hyperfréquences. Ils permettent de présenter des impédances contrôlées au composant sous test (DUT) et de mesurer précisément ses performances électriques sur une très large plage fréquentielle, allant de 1 MHz jusqu’à 67 GHz.
Ces plateformes tout-en-un remplacent les architectures traditionnelles complexes basées sur des tuners passifs, analyseurs VNAs/NVNAs et générateurs multiples, tout en apportant une vitesse de mesure élevée et une couverture complète du diagramme de Smith.
Avantages :
- Vitesse de caractérisation très élevée avec jusqu’à 1000 états d’impédance et de puissance par minute.
- Contrôle actif fondamental et harmonique en source et/ou en charge.
- Couverture fréquentielle étendue de 1 MHz à 67 GHz selon la configuration.
- Compatibilité signaux CW, pulsés et modulés pour des conditions de test réalistes.
- Réduction significative du time-to-market grâce à l’automatisation et à la rapidité des mesures.
- Solution clé en main intégrant génération, analyse et contrôle d’impédance.
Caractéristiques principales :
- Technologie de load pull actif mixte avec boucles de réglage actives multiples.
- Contrôle d’impédance fondamental, harmonique et bande de base (selon options).
- Bande de modulation jusqu’à 1000 MHz pour les signaux large bande.
- Mesures CW et pulsées, y compris sweep de puissance et compression de gain.
- Analyse NVNA temporelle des tensions, courants et droites de charge (option).
- Mesures avancées : Pout, Gain, Rendement, PAE, AM-AM, AM-PM, ACPR, EVM.
- API de contrôle externe pour automatisation et intégration dans des environnements de test.
Applications typiques :
- Conception et optimisation d’amplificateurs RF et micro-ondes.
- Validation de modèles non linéaires et extraction de modèles comportementaux.
- Tests de linéarité et d’efficacité sous signaux modulés (5G, Wi-Fi, LTE, etc.).
- Caractérisation en environnement réaliste avec charges d’antenne complexes.
- Recherche & développement et validation de conception.
- Tests de production et mesures sur wafer.
Pourquoi choisir les systèmes MT1000 / MT2000 :
Les plateformes MT1000 et MT2000 s’adressent aux ingénieurs RF exigeant une maîtrise complète des conditions d’impédance et une fidélité maximale aux scénarios d’utilisation réels. Leur architecture active permet d’explorer rapidement un espace d’impédance étendu, y compris à forte réflexion, tout en conservant une excellente précision de mesure.
