Description

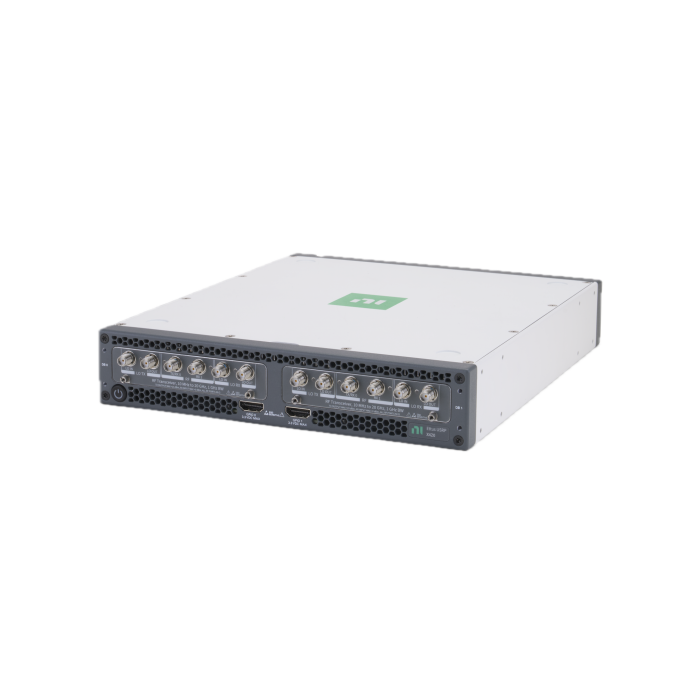

La NI Ettus USRP X420 est une radio logicielle (SDR) hautes performances conçue pour la recherche avancée en communications sans fil, le prototypage radar et les communications satellites.
- Plage de fréquences étendue : 10 MHz à 20 GHz
- Bande passante instantanée : jusqu’à 1 GHz par canal
- Architecture : 2 voies TX et 2 voies RX
- FPGA intégré : AMD Zynq UltraScale+ RFSoC ZU28DR
- LO sharing pour systèmes multi-canaux cohérents en phase
Elle est adaptée aux applications FR3, bandes Ku et X nécessitant large bande et cohérence de phase.
Avantages
- Couverture jusqu’à 20 GHz pour les applications avancées 6G et NTN
- 1 GHz de bande passante pour des mesures et traitements haute résolution
- Cohérence de phase multi-canaux (< 1° RMS) grâce au partage d’oscillateur local
- Traitement temps réel embarqué via FPGA programmable haute capacité
- Synchronisation avancée : GPSDO intégré, 10 MHz, PPS, Trigger In/Out
- Interfaces haut débit : Dual 100GbE ou Quad 10GbE (QSFP28)
- Driver UHD open source compatible GNU Radio, Python, C/C++ et LabVIEW
Caractéristiques principales
- Plage de fréquences : 10 MHz à 20 GHz
- Bande passante : Jusqu’à 1 GHz par canal

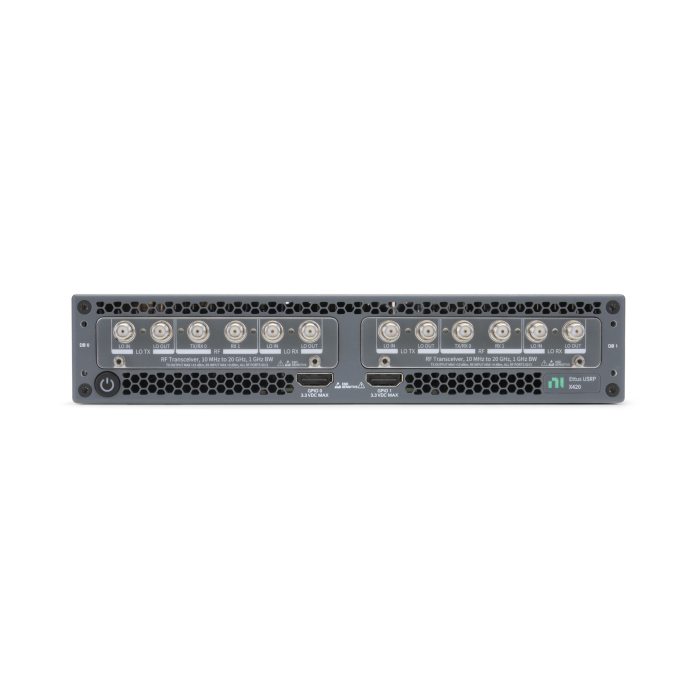

- Canaux RF : 2 TX (TX/RX), 2 RX (TX/RX ou RX2)
- FPGA : AMD Zynq UltraScale+ RFSoC ZU28DR

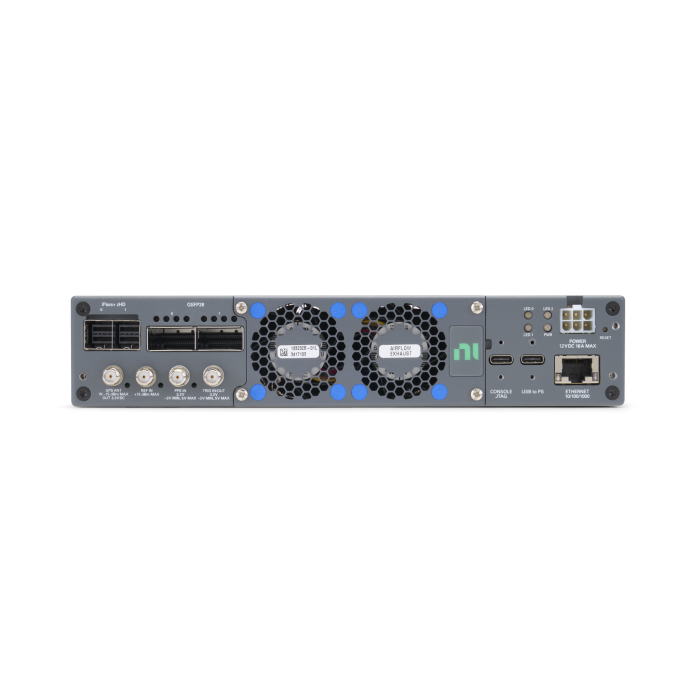

- Synchronisation : GPSDO intégré, entrées 10 MHz et PPS, Trigger In/Out, LO In/Out
- Interfaces réseau : Dual 100GbE ou Quad 10GbE (QSFP28), 1GbE RJ45
- Contrôle : 2 HDMI GPIO, USB Type-C (console série, JTAG)
- Outils de développement : UHD, GNU Radio, Python, C/C++, LabVIEW
- Compatibilité logicielle : UHD Driver (open source)
Applications typiques
- Prototypage radar large bande
- Communications satellites (bandes Ku et X)
- Réseaux non terrestres (NTN) et recherche 6G
- Joint communication and sensing
- Systèmes multi-antennes cohérents en phase
- Recherche avancée en radio logicielle et traitement du signal
Pourquoi choisir la NI Ettus USRP X420
- Plateforme SDR ultra large bande pour projets RF exigeants
- Architecture 2T2R cohérente en phase idéale pour MIMO et radar
- FPGA puissant pour traitement embarqué temps réel
- Interfaces 100GbE adaptées aux flux de données massifs
- Écosystème UHD open source offrant flexibilité et évolutivité
