Géophone 3D de forage : GFA | PASI

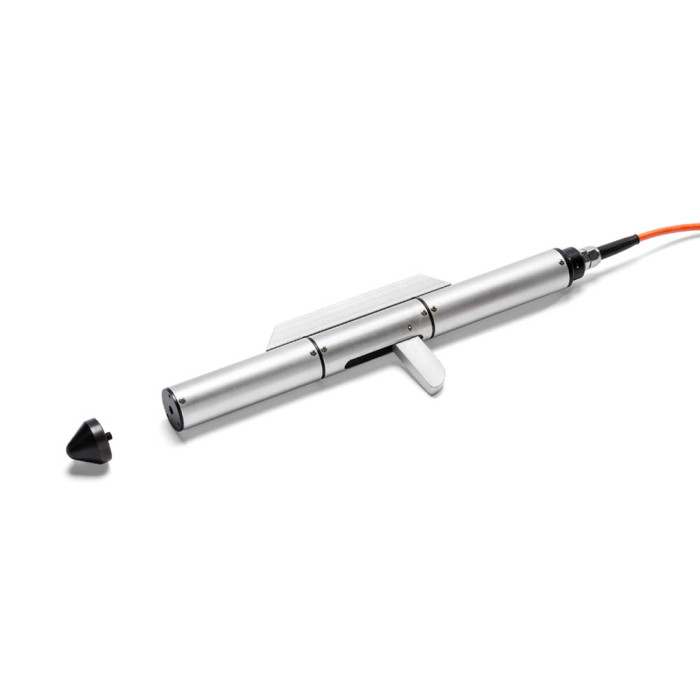

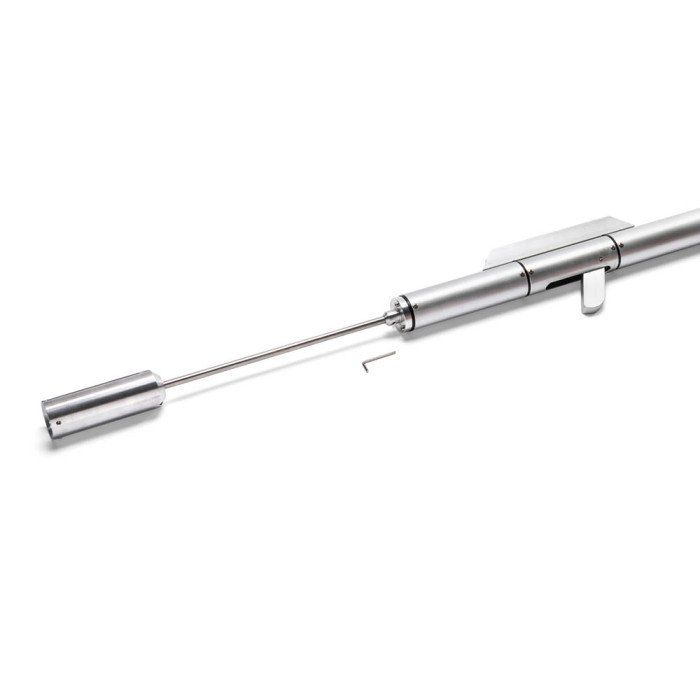

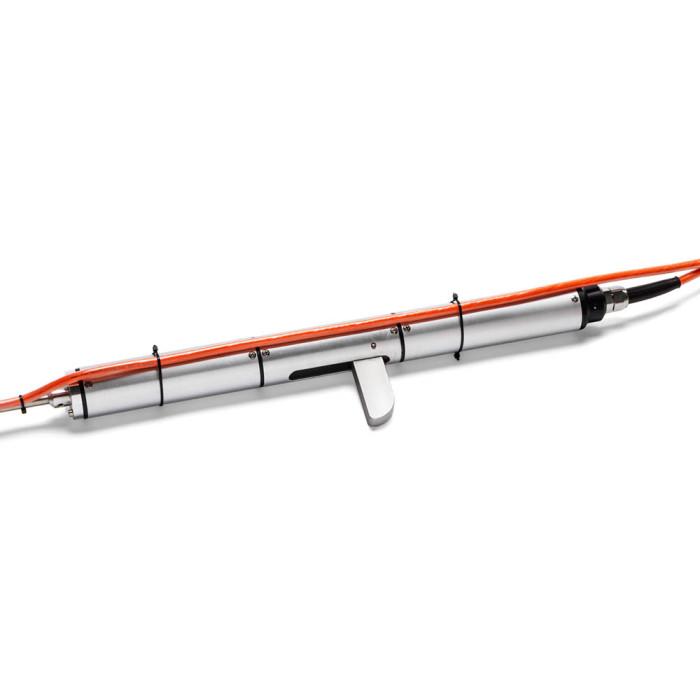

Le géophone 3D de forage modèle GFA, disponible avec un câble de 50 ou 100 m, est fourni avec une sonde en aluminium anodisé dotée de 3 capteurs haute sensibilité, orientés selon un système d'axes cartésiens orthogonaux XYZ (fréquence nominale 10 Hz – 1 capteur vertical et 2 capteurs horizontaux). Léger et facile à transporter, il est adapté à une utilisation sur site et facile à entretenir. Livré avec un système de fixation permettant de maintenir sa profondeur à la profondeur souhaitée (le câble GFA est gradué en mètres), ce géophone de forage est équipé d'un système de serrage pneumatique-mécanique avec levier latéral et entretoise. En présence de fluide de forage, la sonde peut être lestée grâce à l'embout interchangeable fourni.

Comment ça marche ?

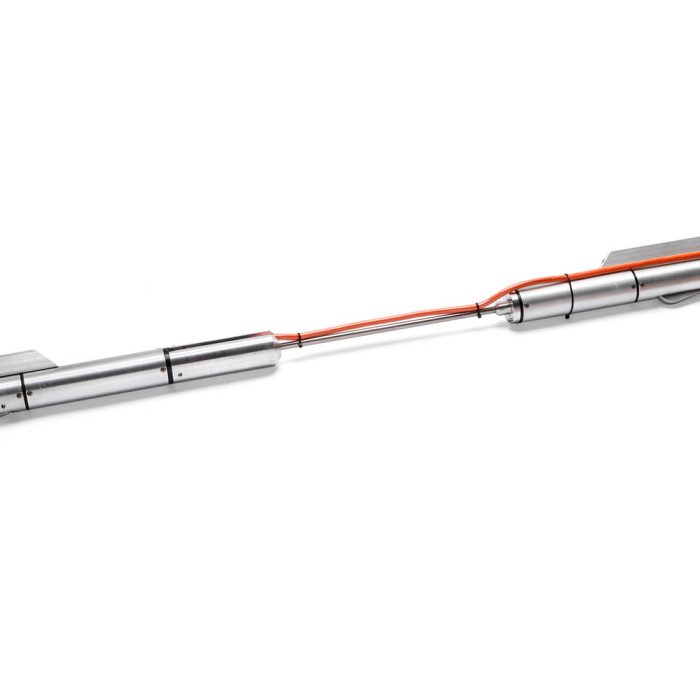

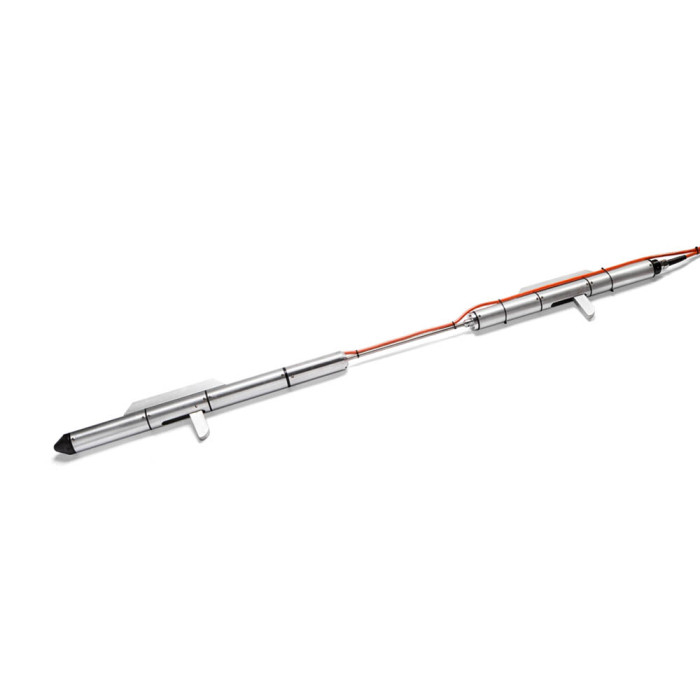

Il suffit de connecter la pompe au panneau GFA pour la mettre en marche : en pompant de l’air à une pression de 2 à 3 bars, vous obtiendrez un excellent couplage du capteur avec la paroi du forage (diamètre compris entre 50 et 110 mm pour une utilisation avec l’entretoise standard). De plus, deux unités GFA peuvent être connectées l’une sous l’autre à l’aide d’une entretoise spéciale (voir « Méthodes d’essai normalisées pour les essais sismiques de fond de puits » – ASTM D7400-08).

Versions disponibles

Disponible avec 2 longueurs de câble : 50 m et 100 m.

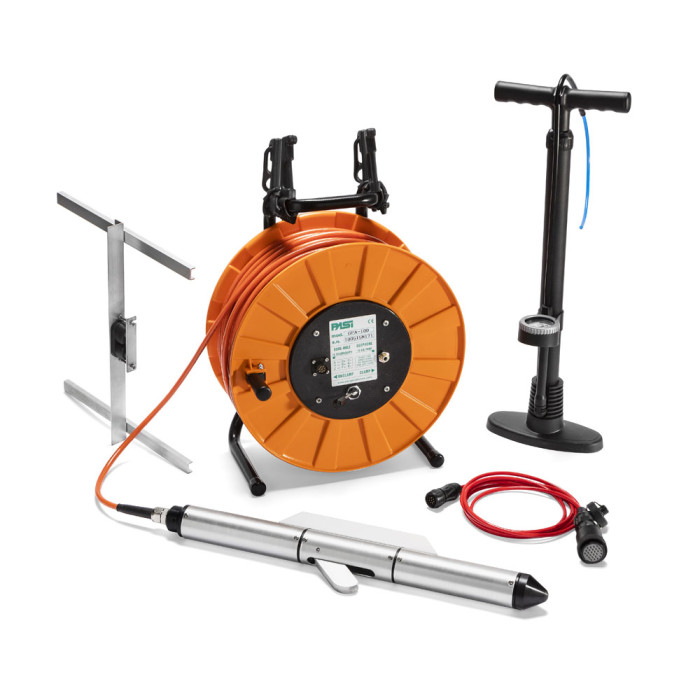

Livré en standard avec

• Enrouleur de câble avec sonde
• Embout pour boues de forage
• Pompe manuelle
• Système de fixation
• Câble de connexion pour sismographe
• Entretoise pour connecter deux unités GFA (accessoire en option)

Caractéristiques techniques

• Nombre de géophones : 3 géophones de fréquence naturelle 10 Hz ± 5 % (1 vertical + 2 horizontaux), haute sensibilité (100 V/m/s ± 5 %)
• Câble : gradué en mètres, monté sur un enrouleur avec support de sonde
• Dimensions de la sonde : Ø 51 mm, longueur 570 mm (boîtier en aluminium anodisé)
• Diamètre du forage : min. 55 mm, max. 110 mm (avec entretoise standard ; diamètres supérieurs sur demande)
• Dimensions de l’enrouleur : 540 × 400 × 250 mm
• Poids : GFA-50 : < 12 kg ; GFA-100 : < 17 kg
• Connexion du sismographe : Standard : Cannon type NK2721C (GEA24, 16SN-U-P) ou Souriau (GEA3, Anteo)
