Description

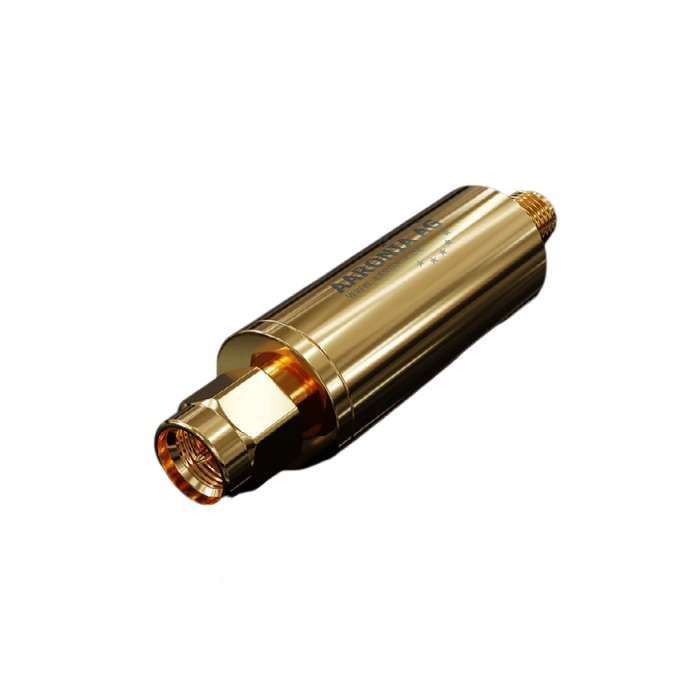

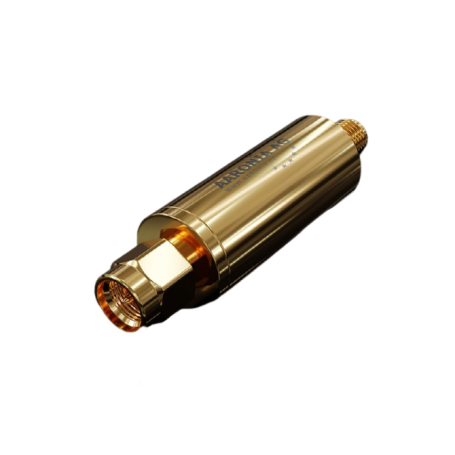

L’Aaronia SMA-Limiter est un limiteur RF large bande conçu pour protéger les équipements sensibles contre les signaux d’entrée excessifs. Il couvre une plage de fréquence étendue de 10 MHz à 8 GHz et intègre des connecteurs SMA mâle / SMA femelle pour une intégration directe dans les chaînes RF.
Encapsulé dans un boîtier blindé robuste, il limite efficacement les impulsions et interférences haute fréquence jusqu’à +30 dBm, en réduisant la puissance de sortie à environ +17 dBm maximum. Il constitue une solution idéale pour la protection d’analyseurs de spectre, SDR, récepteurs RF et systèmes de mesure.
Avantages
- Large bande : 10 MHz à 8 GHz
- Protection contre surtensions RF jusqu’à +30 dBm
- Limitation rapide (temps de réponse typique 1 ns)
- Boîtier blindé minimisant les interférences
- Connectique SMA M/F pour insertion directe
- Faible perte d’insertion
- Fabrication allemande
Caractéristiques principales
- Référence : 502/024
- Plage de fréquence : 10 MHz – 8 GHz
- Mode : Power Limiting + Power Reflecting
- Connecteurs : SMA mâle / SMA femelle (50 Ω)
- Seuil P1dB (limiting threshold) :
- 915 MHz : 13 dBm
- 8 GHz : 9 dBm
- Puissance de fuite (915 MHz, Pin = 30 dBm) : typ. 16 à 16,8 dBm
- Perte d’insertion :
- 10 – 3000 MHz : typ. 0,40 dB (max 0,50 dB)
- 3001 – 6000 MHz : typ. 0,95 dB (max 1,20 dB)
- 6001 – 8000 MHz : typ. 1,32 dB (max 1,70 dB)
- Return Loss :
- 10 – 3000 MHz : 22 dB
- 3001 – 6000 MHz : 12 dB
- 6001 – 8000 MHz : 9,5 dB
- Input IP3 :
- 915 MHz : 37 dBm
- 6 GHz : 31 dBm
- 8 GHz : 30 dBm
- Temps de réponse : 1 ns (à 1 GHz)
- Temps de récupération : 1 ns (impulsion 30 dBm)
- Temps de commutation (mode réflexion) : 3 µs
Applications typiques
- Protection d’analyseurs de spectre
- Protection d’entrées SDR
- Protection de préamplificateurs RF
- Chaînes de mesure hyperfréquence
- Systèmes radar et liaisons micro-ondes
- Environnements Wi-Fi, Wi-Fi 6E, Wi-Fi 7
- Installations VHF / UHF / L-Band / S-Band / C-Band
Pourquoi choisir l’Aaronia SMA-Limiter 502/024
L’Aaronia SMA-Limiter offre une protection RF rapide, large bande et fiable pour les systèmes de mesure et de communication. Sa faible perte d’insertion combinée à un temps de réponse de l’ordre de la nanoseconde permet de sécuriser les équipements sensibles sans dégrader significativement les performances RF. C’est un accessoire essentiel pour toute chaîne de mesure professionnelle couvrant jusqu’à 8 GHz.
