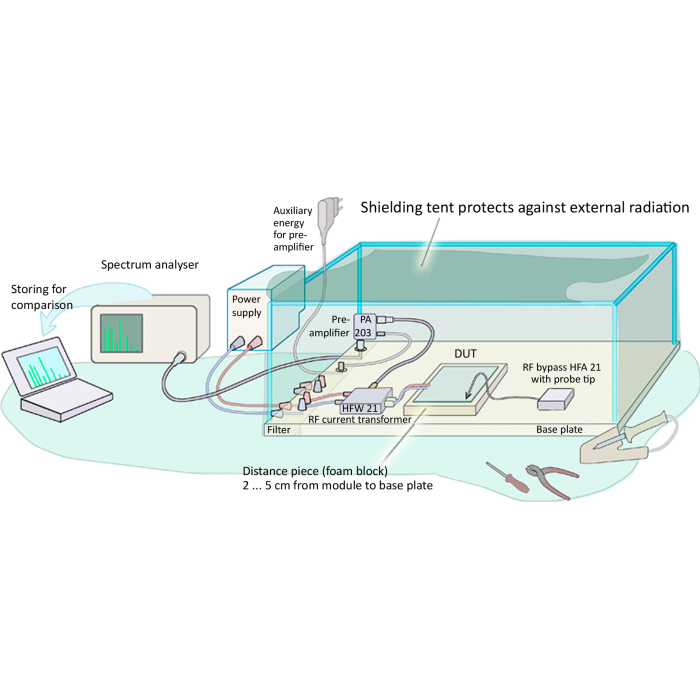

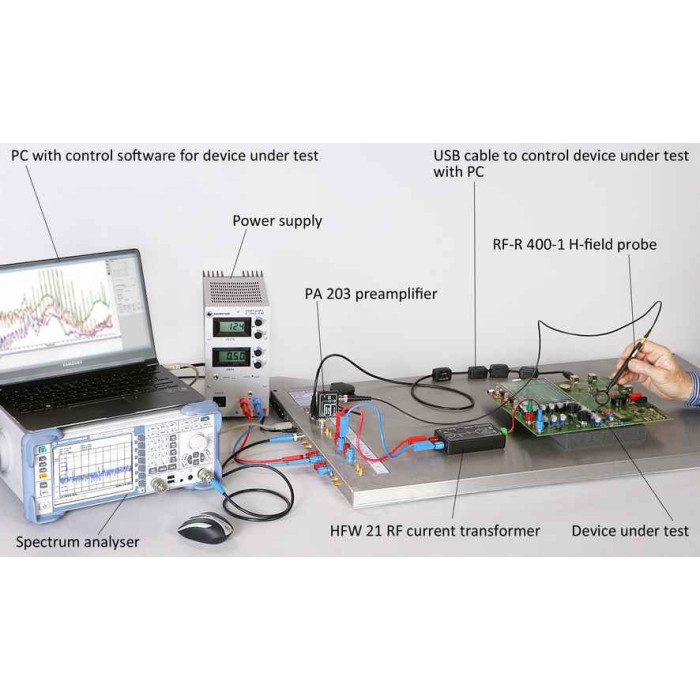

L'ESA1 est un système d'outils CEM permettant de mesurer l'interférence des assemblages et des dispositifs. Le logiciel CS-ESA permet au développeur de supprimer rapidement et complètement les interférences affectant l'objet sous test. Les mesures d'interférence effectuées pendant la phase de développement avec ESA1 sont proportionnelles aux résultats des mesures en champ lointain ou des mesures avec des réseaux artificiels. Les outils de l'ESA1 permettent de localiser les sources de perturbation, de détecter les effets et de déterminer individuellement les mesures CEM. Les effets des améliorations apportées par le logiciel ESA1 sont proportionnels aux résultats des mesures en champ lointain. ESA1 est conçu pour être utilisé sur le lieu de travail du développeur.
Caractéristiques techniques :
HFW 21 Transformateur de courant RF
Plage de fréquence
100 kHz - 1 GHz
Puissance nominale continue
Courant
10 A
Résistance diélectrique
50 V
Taille (L x W x H)
(135 x 32 x 28) mm
HFA 21 Dérivation RF
Capacités
10 pF à 100 nF
Résistance diélectrique
50 V

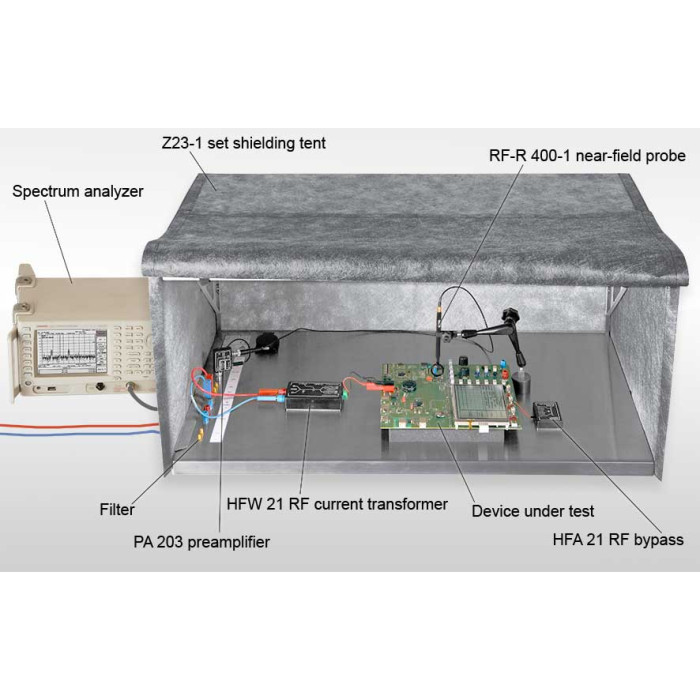

Tente de protection (900 x 500 x 400 mm)
Blindage atténué
45 dB à 50 dB / 30 MHz à 1 GHz
Taille (L x W x H)
(900 x 500 x 400) mm
Poids
12 kg
Sondes de champ proche
Plage de fréquence
30 MHz à 3 GHz
Logiciel CS-ESA
Système d'exploitation
Windows XP/Vista/7 (dernières versions)
Préamplificateur PA 203
Résistance diélectrique
100 kHz - 3 GHz
Amplification
20 dB
Tension d'alimentation
12 V DC
Courant d'entrée
50 mA
Puissance d'entrée max.
+13 dBm

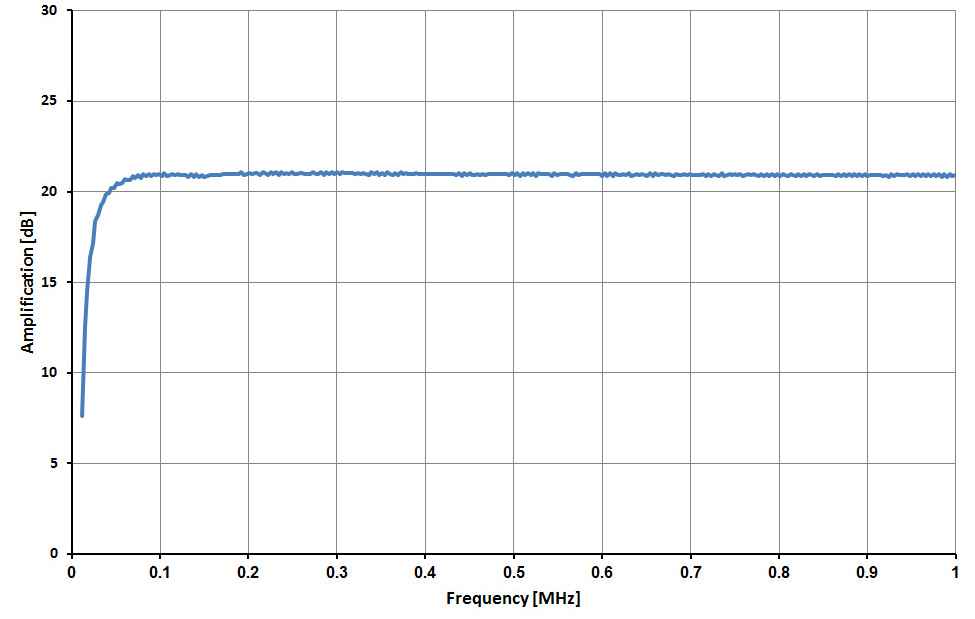

Réponse en fréquence

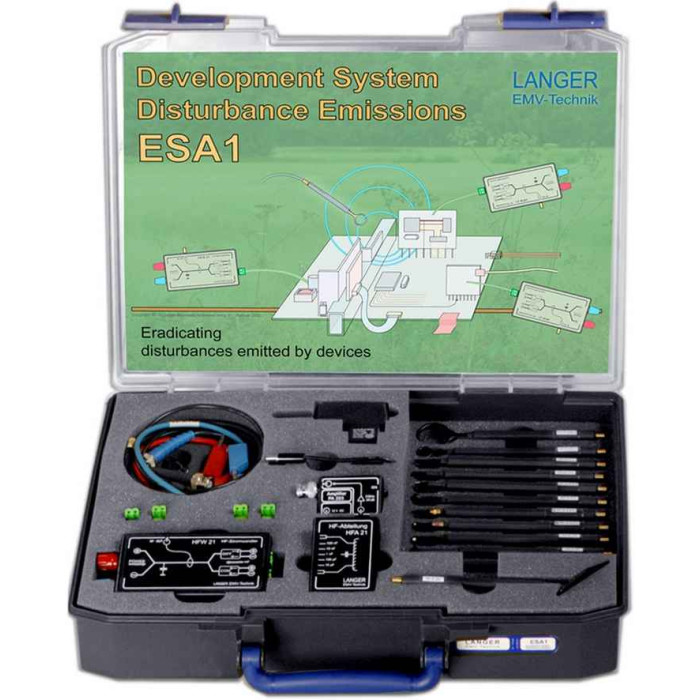

Livré avec :
1x Kit CS-ESA, logiciel ChipScan-ESA / USB
1x Licence Dongle
1x HFW 21, transformateur de courant RF
1x HFA 21, dérivation RF
1x Z23-1 set, Shielding Tent (900 x 500 x 400) mm
1x PA 203 BNC, Préamplificateur 100 kHz à 3 GHz
1x RF-B 0.3-3, mini sonde de champ H 30 MHz à 3 GHz
1x RF-B 3-2, sonde de champ H 30 MHz à 3 GHz
1x RF-E 02, sonde de champ E 30 MHz jusqu'à 1,5 GHz
1x RF-E 05, sonde de champ E 30 MHz jusqu'à 3 GHz
1x RF-E 10, sonde de champ E 30 MHz jusqu'à 3 GHz
1x RF-R 0.3-3, mini sonde de champ H 30 MHz jusqu'à 3 GHz
1x RF-R 3-2, sonde de champ H 30 MHz à 3 GHz
1x RF-R 50-1, sonde de champ H 30 MHz jusqu'à 3 GHz
1x RF-R 400-1, sonde de champ H 30 MHz jusqu'à 3 GHz
