Description

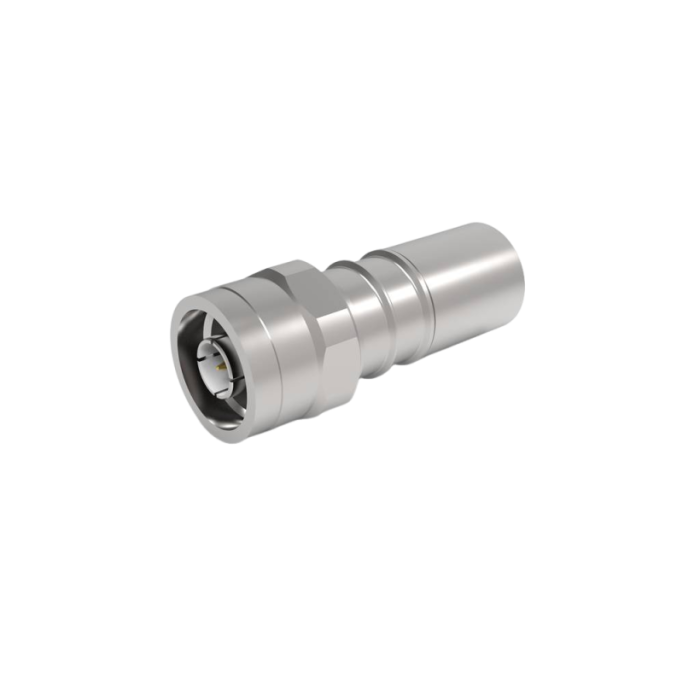

Le EZ-600-NMH-X est un connecteur N mâle (N Male Plug) conçu pour les câbles LMR-600 avec terminaison EZ/Crimp/NDB braid trim. Il offre une impédance nominale de 50 Ohms et couvre une plage de fréquence de DC à 6 GHz, conformément au standard IEC 60169-16.
Destiné aux applications RF exigeantes, ce connecteur garantit de hautes performances électriques et mécaniques, avec une conception robuste adaptée aux environnements sévères.
Avantages
- Large bande passante DC-6 GHz
- Faible VSWR ≤ 1.25
- Faible perte d’insertion ≤ 0,1 dB (à 3 GHz)
- Excellente tenue environnementale (IP67)
- Conception robuste pour applications RF critiques
- Compatibilité câble LMR-600
- Assemblage par conducteur interne installé et conducteur externe serti
Caractéristiques principales
- Type : N mâle (Male Plug)
- Référence : EZ-600-NMH-X
- Impédance : 50 Ω
- Plage de fréquence : DC – 6 GHz
- VSWR : 1.25 max
- Perte d’insertion : ≤ 0,1 dB à 3 GHz
- Résistance d’isolement : ≥ 5000 MΩ
- Tension de tenue : 2500 V
- Température de fonctionnement : -55°C à +155°C
- Indice de protection : IP67
- Normes : IEC 60169-16, RoHS compliant
Caractéristiques mécaniques :
- Couple écrou : 3 Nm
- Force d’arrachement écrou/câble : 500 N
- Force de traction câble-connecteur : 500 N
- Couple de torsion câble-connecteur : 3 Nm
Matériaux et traitements :
- Conducteur interne : Bronze béryllium, plaquage or (Au 50 µin sur nickel 100 µin sur cuivre)
- Conducteur externe : Laiton, plaquage cuivre-étain-zinc 100–150 µin
- Écrou : Laiton, plaquage cuivre-étain-zinc 100–150 µin
- Joint : Silicone rubber
- Isolant : PTFE
Applications typiques
- Stations de base et infrastructures télécom
- Systèmes RF et hyperfréquences
- Réseaux sans fil industriels
- Applications militaires et aéronautiques
- Systèmes d’instrumentation et de mesure RF
Pourquoi choisir le connecteur N mâle pour câble LMR-600 – 50 Ohms DC-6 GHz : EZ-600-NMH-X
Le EZ-600-NMH-X combine performance RF élevée, robustesse mécanique et étanchéité IP67. Sa compatibilité directe avec les câbles LMR-600 et sa conformité aux standards internationaux en font une solution fiable pour les environnements exigeants et les installations critiques.
