Description

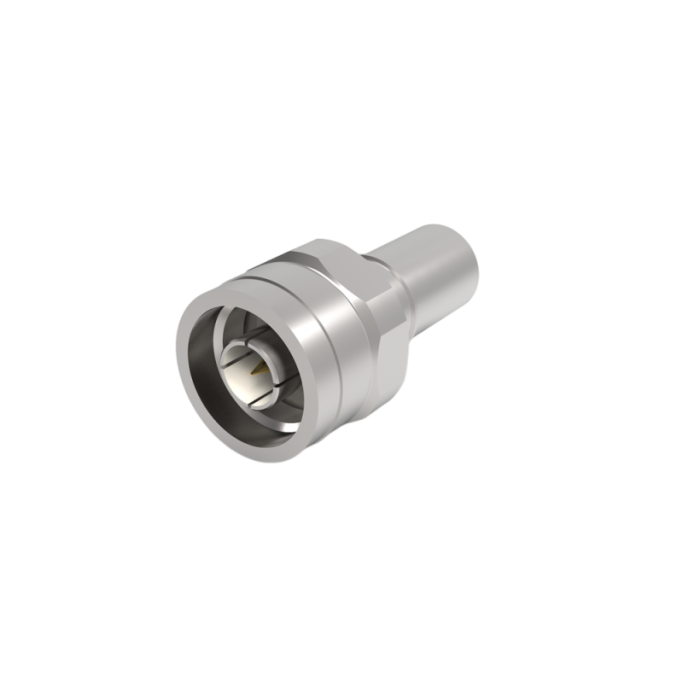

Le EZ-400-NMH-X est un connecteur N mâle (N Male Plug) conçu pour les câbles LMR-400 avec terminaison EZ/Crimp/NDB braid trim. Conforme au standard IEC 60169-16, il offre une impédance nominale de 50 Ohms et couvre une large plage de fréquence de DC à 6 GHz.
Sa conception robuste et ses performances électriques élevées en font une solution fiable pour les applications RF professionnelles et industrielles.
Avantages
- Large bande passante DC-6 GHz
- Faible VSWR ≤ 1.25
- Perte d’insertion ≤ 0,05 dB
- Excellente tenue environnementale IP67
- Assemblage fiable par conducteur interne installé et tresse sertie
- Compatibilité directe avec câble LMR-400
- Conception conforme RoHS
Caractéristiques principales
- Type : N mâle (Male Plug)
- Référence : EZ-400-NMH-X
- Impédance : 50 Ω
- Plage de fréquence : DC – 6 GHz
- VSWR : ≤ 1.25
- Perte d’insertion : ≤ 0,05 dB
- Résistance d’isolement : ≥ 5000 MΩ
- Tension de tenue : 1500 V
- Température de fonctionnement : -55°C à +155°C
- Indice de protection : IP67
- Normes : IEC 60169-16, RoHS
Caractéristiques mécaniques :
- Couple écrou : 5 Nm
- Force d’arrachement écrou : 500 N
- Force de traction câble-connecteur : 400 N
- Couple de torsion câble-connecteur : 2 Nm
Matériaux et traitements :
- Conducteur interne : Bronze béryllium, plaquage or (Au 50 µin sur nickel 100 µin sur cuivre)
- Conducteur externe : Laiton, plaquage cuivre-étain-zinc 100–150 µin
- Tube : Cuivre, plaquage cuivre-étain-zinc 100–150 µin
- Écrou : Laiton, plaquage cuivre-étain-zinc 100–150 µin
- Joint : Silicone rubber
- Isolant : PTFE
Applications typiques
- Infrastructures télécom et stations de base
- Systèmes RF et hyperfréquences
- Réseaux sans fil industriels
- Instrumentation et bancs de test RF
- Applications militaires et environnements sévères
Pourquoi choisir le connecteur N mâle pour câble LMR-400 – 50 Ohms DC-6 GHz : EZ-400-NMH-X
Le EZ-400-NMH-X offre une excellente stabilité électrique, une faible perte d’insertion et une étanchéité IP67, garantissant des performances fiables sur toute la bande DC-6 GHz. Sa compatibilité avec les câbles LMR-400 et sa conformité aux standards internationaux en font un choix sûr pour les installations RF professionnelles.
