Description

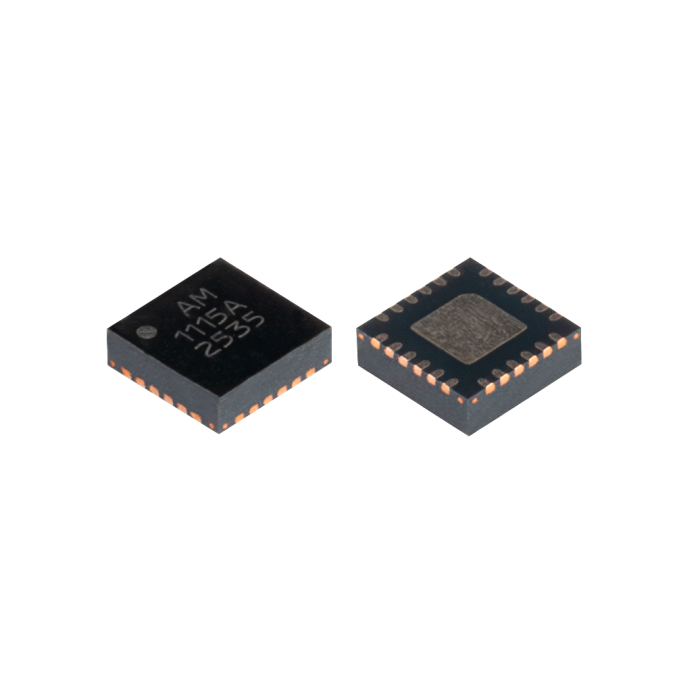

L’AM1115A est un module RF large bande intégrant un atténuateur numérique à pas et un amplificateur faible bruit, couvrant la bande de 2 à 18 GHz. Il combine dans un boîtier compact QFN 4 mm un bloc de gain et un atténuateur programmable de 0 à 31 dB, permettant la réalisation d’étages à gain variable compacts et optimisés SWaP.
Le composant intègre une adaptation interne 50 Ω et fonctionne sous +3,3 V, ce qui facilite son intégration dans les architectures RF modernes.
Avantages
- Large bande 2 – 18 GHz couvrant de nombreuses applications micro-ondes
- Plage d’atténuation numérique 0 à 31 dB avec contrôle par bits (1, 2, 4, 8, 16 dB)
- Architecture intégrée amplificateur + atténuateur réduisant l’encombrement
- Faible consommation : 62 mA sous +3,3 V
- Boîtier QFN 4 mm adapté aux conceptions haute densité
- Plage de température étendue : -40 °C à +85 °C
Caractéristiques principales
- Bande de fréquence : 2,0 à 18 GHz
- Alimentation : +3,3 V (3,0 à 3,6 V)
- Courant typique : 62 mA
- Plage d’atténuation : 0 à 31 dB (pas binaires 1/2/4/8/16 dB)
- Gain typique : 5,5 dB à 10 GHz (0 dB d’atténuation)
- OIP3 typique : 25,6 dBm à 10 GHz (0 dB)
- P1dB sortie : 12 dBm à 10 GHz (0 dB)
- Figure de bruit : 5,6 dB à 10 GHz (0 dB)
- Return Loss : -11,5 dB typique à 10 GHz (0 dB)
- Temps de commutation : 100 ns (0 → 31 dB)
- Température de fonctionnement : -40 °C à +85 °C
- Boîtier : QFN 4 mm
Applications typiques
- Chaînes de réception RF et micro-ondes
- Contrôle automatique de gain (AGC)
- Équipements radar et EW
- Systèmes de communication large bande
- Instrumentation RF et bancs de test
- Architectures compactes à contrainte SWaP
Pourquoi choisir l’AM1115A
L’AM1115A permet de concevoir un étage à gain variable intégré sur une large bande 2–18 GHz, tout en réduisant significativement l’encombrement par rapport à une implémentation discrète. Son atténuateur numérique 5 bits, sa compatibilité 50 Ω et son fonctionnement en +3,3 V en font une solution efficace pour les systèmes RF compacts, performants et fiables.
