Description

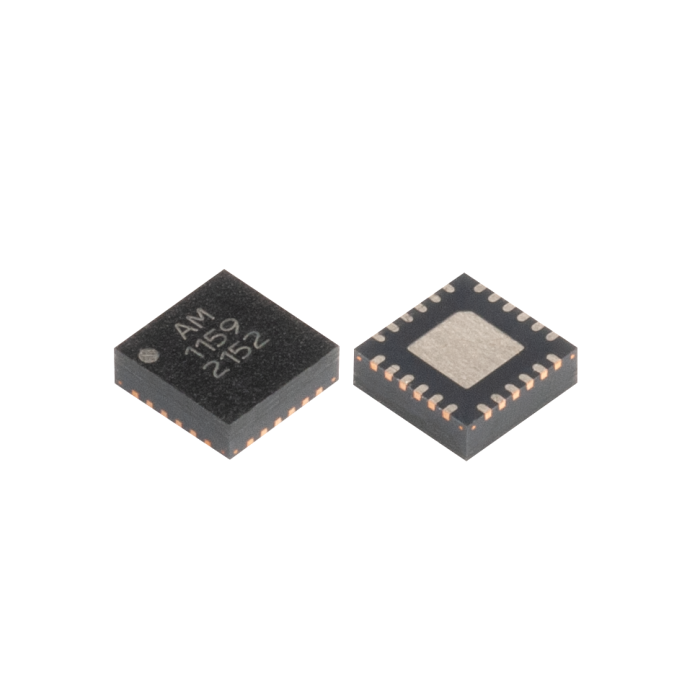

L’AM1159 est un module RF large bande intégrant un atténuateur numérique à pas et un gain block à forte dynamique, couvrant la bande de 1,4 à 20 GHz. Il combine dans un boîtier compact QFN 4 mm une fonction d’atténuation programmable et un étage d’amplification haute performance.
Avec son adaptation interne 50 Ω et son architecture optimisée pour les applications à contrainte SWaP, l’AM1159 permet de remplacer une implémentation discrète tout en réduisant l’encombrement et la complexité d’intégration.
Avantages
- Très large bande 1,4 – 20 GHz
- Atténuateur numérique 5 bits (0 à 31 dB)
- Gain élevé jusqu’à 17,3 dB
- Excellente linéarité avec OIP3 typique de 29,6 dBm
- Puissance de compression élevée (P1dB typique 19,7 dBm)
- Return Loss typique -15 dB
- Boîtier QFN 4 mm compact
- Température de fonctionnement -40 °C à +85 °C
Caractéristiques principales
- Bande de fréquence : 1,4 GHz à 20 GHz
- Plage d’atténuation : 0 à 31 dB (bits binaires 1 / 2 / 4 / 8 / 16 dB)
- Gain typique : 17,3 dB à 10 GHz (0 dB d’atténuation)
- Perte d’insertion : -14,5 dB à 10 GHz (31 dB d’atténuation)
- OIP3 typique : 29,6 dBm à 10 GHz
- P1dB typique : 19,7 dBm à 10 GHz
- Figure de bruit : 6,7 dB à 10 GHz
- Return Loss : jusqu’à -16 dB typique
- Temps de commutation : 100 ns (0 → 31 dB)
- Alimentations : +4,1 V (VDD1), +3,3 V (VDD2 et VDD_AT)
- Courant total typique : 112 mA
- Boîtier : QFN 4 mm
Applications typiques
- Chaînes RF large bande
- Contrôle automatique de gain (AGC)
- Systèmes radar et EW
- Instrumentation micro-ondes
- Systèmes de communication haute dynamique
- Architectures RF compactes à forte contrainte d’encombrement
Pourquoi choisir l’AM1159
L’AM1159 offre une combinaison optimale entre large bande 1,4–20 GHz, forte dynamique et contrôle numérique précis du gain. Grâce à son atténuateur 5 bits intégré et à son amplificateur haute linéarité, il constitue une solution idéale pour les architectures RF exigeantes nécessitant performance, compacité et stabilité thermique.
