Description

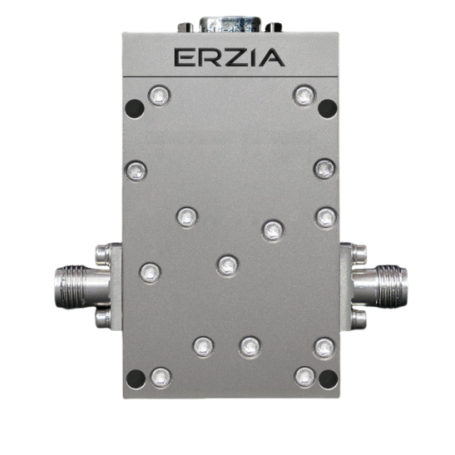

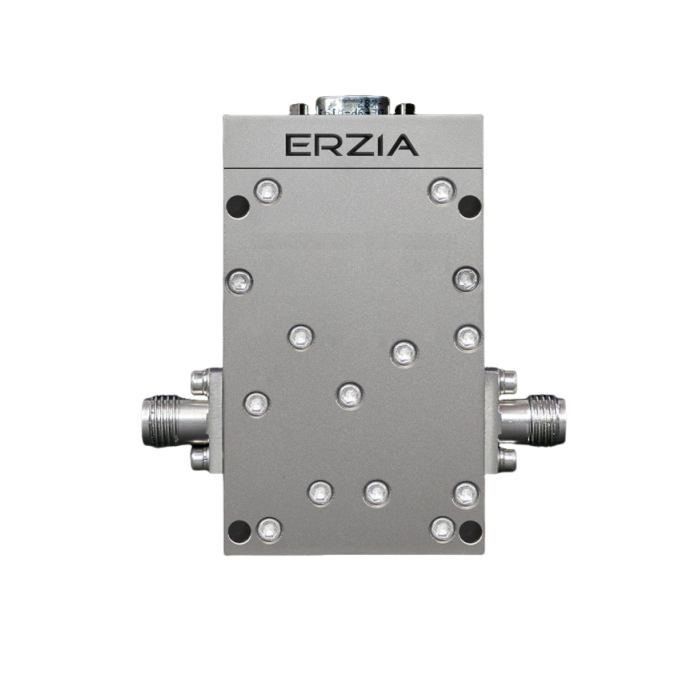

Les amplificateurs RF New Space COTS – Low Noise Amplifier : Série ERZ-LNA-NS sont des amplificateurs faible bruit conçus pour répondre aux exigences des applications New Space. Issus d’une gamme COTS éprouvée, ces amplificateurs combinent hautes performances RF et conception robuste afin de résister aux contraintes extrêmes des missions spatiales.
Développés pour les environnements spatiaux, ces modules intègrent des technologies permettant de supporter les vibrations, les chocs et les contraintes thermiques rencontrées lors du lancement et du fonctionnement en orbite. Ils constituent une solution idéale pour les satellites, constellations New Space et systèmes RF embarqués.
Avantages
- Optimisés pour les applications New Space
- Très faible bruit pour améliorer la sensibilité des systèmes RF
- Conception robuste adaptée aux environnements spatiaux
- Résistance aux vibrations et aux chocs
- Compatibilité avec les contraintes thermiques du spatial
- Architecture issue de technologies COTS éprouvées
Caractéristiques principales
- Circuiterie tolérante aux radiations jusqu’à 30 Krad et 32 MeV
- Structures de dépressurisation intégrées pour une dépressurisation rapide en environnement spatial
- Matériaux compatibles avec les exigences d’outgassing
- Rapport d’Acceptance Test fourni à trois températures
- Composants passifs conformes ou supérieurs à la norme AEC-Q200
- Tests thermiques et électriques réalisés avant livraison
- Tests environnementaux supplémentaires disponibles sur demande
Applications typiques
- Satellites New Space
- Constellations de satellites
- Communication satellite
- Systèmes RF embarqués
- Observation de la Terre
- Applications spatiales scientifiques
Pourquoi choisir les amplificateurs RF New Space COTS – Low Noise Amplifier : Série ERZ-LNA-NS
- Conception adaptée aux missions spatiales avec résistance aux contraintes mécaniques et thermiques
- Excellentes performances RF pour les systèmes de communication et de réception satellite
- Technologie COTS optimisée pour le New Space
- Fiabilité élevée grâce à des procédures de test rigoureuses
- Conformité aux exigences spatiales concernant radiation, outgassing et qualité des composants
Spécifications et modèles disponibles
| Référence | Fmin (GHz) | Fmax (GHz) | Gain (dB) | Pout (dBm) |
|---|
| ERZ-LNA-1700-2400-25-2.5-NS |
17 |
24 |
25 |
14 |
| ERZ-LNA-0700-1300-51-1-NS |
7 |
13 |
51 |
11 |
| ERZ-LNA-2100-2700-25-2-NS |
21 |
27 |
25 |
15 |
| ERZ-LNA-0400-0800-28-1-NS |
4 |
8 |
28 |
5.5 |
| ERZ-LNA-0070-0300-20-0.7-NS |
0.7 |
3 |
20 |
21 |
| ERZ-LNA-0100-0310-30-2-NS |
1 |
3.1 |
30 |
19 |
| ERZ-LNA-0700-1300-21-1-NS |
7 |
13 |
24 |
11 |
| ERZ-LNA-2500-4300-33-2-NS |
25 |
43 |
28 |
4 |
