Description

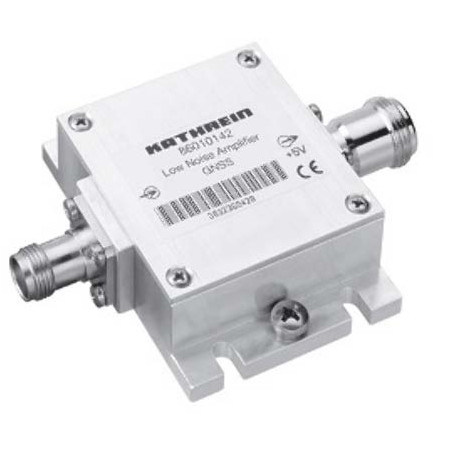

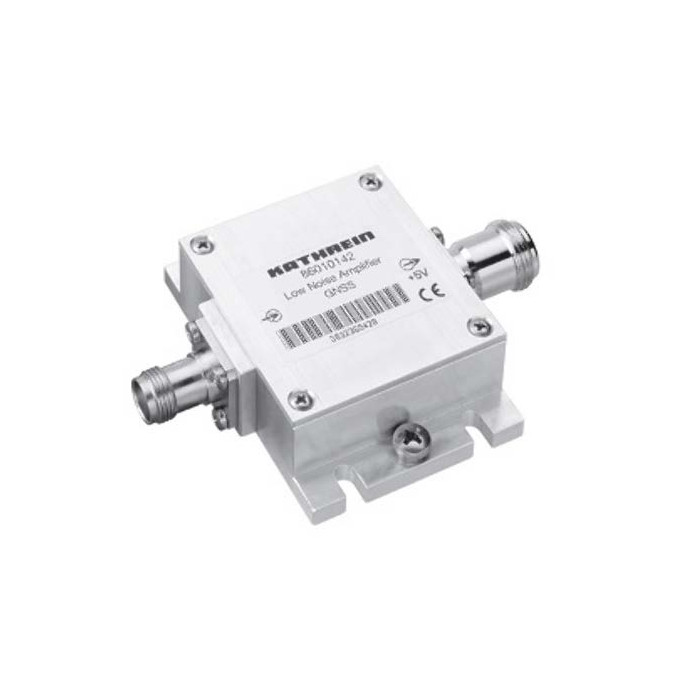

L’amplificateur faible bruit GNSS 86010142 est conçu pour une utilisation à l’intérieur de véhicules équipés d’antennes ferroviaires GNSS. Il couvre la bande de fréquence 1559 MHz à 1609 MHz, adaptée aux signaux GPS, GLONASS, BeiDou et Galileo.
Ce module intègre un filtre de présélection destiné à limiter les interférences lors d’un fonctionnement simultané dans les bandes 380 à 960 MHz et 1710 à 3800 MHz. Il répond également aux exigences EN 50155 et EN 45545, ce qui le rend adapté aux environnements ferroviaires.
Avantages
- Amplification faible bruit pour améliorer la qualité de réception des signaux GNSS.
- Gain de 25 dB ±2 dB pour renforcer le signal en sortie.
- Facteur de bruit inférieur à 2 dB en conditions nominales.
- Filtre de présélection intégré pour limiter les risques d’interférences avec d’autres bandes radio.
- Compatibilité ferroviaire avec conformité aux exigences EN 50155 et EN 45545.
- Format compact de 70 x 22 x 50 mm pour une intégration facilitée.
Caractéristiques principales
- Fonction : amplificateur faible bruit GNSS
- Fréquence : 1559 MHz à 1609 MHz
- Gain : 25 dB ±2 dB
- Facteur de bruit : inférieur à 2 dB
- TOS : inférieur à 1,8
- Tension de fonctionnement : 3,3 à 5,5 V, ondulation inférieure à 50 mV
- Alimentation : par le conducteur central de la sortie RF
- Courant de fonctionnement : inférieur ou égal à 30 mA
- Connecteur d’entrée : TNC femelle
- Connecteur de sortie : N femelle
- Dimensions : 70 x 22 x 50 mm
- Fixation : 4 trous de diamètre 4,5 mm
- Température de fonctionnement : -25 °C à +40 °C
- Plage étendue de température : -40 °C à +85 °C avec restrictions
- Plage étendue d’alimentation : 3,0 à 6,0 V avec restrictions
Applications typiques
- Réception GNSS embarquée dans les véhicules ferroviaires.
- Systèmes d’antennes de train nécessitant une amplification faible bruit.
- Chaînes de réception GPS, GLONASS, BeiDou et Galileo.
- Installations soumises à des exigences ferroviaires selon EN 50155 et EN 45545.
- Environnements radio complexes avec fonctionnement simultané de plusieurs bandes de fréquences.
Pourquoi choisir l’amplificateur faible bruit GNSS 86010142
L’amplificateur faible bruit GNSS 86010142 associe une amplification de 25 dB, un faible facteur de bruit et un filtrage de présélection intégré dans un format compact. Il constitue une solution adaptée aux systèmes GNSS embarqués lorsque la qualité de réception, la tenue en environnement ferroviaire et la maîtrise des interférences sont des critères importants.
La plage étendue de fonctionnement permet une utilisation possible de -40 °C à +85 °C et de 3,0 à 6,0 V, avec les restrictions indiquées par le fabricant : facteur de bruit inférieur à 2,5 dB et gain supérieur à 20 dB.
