Description

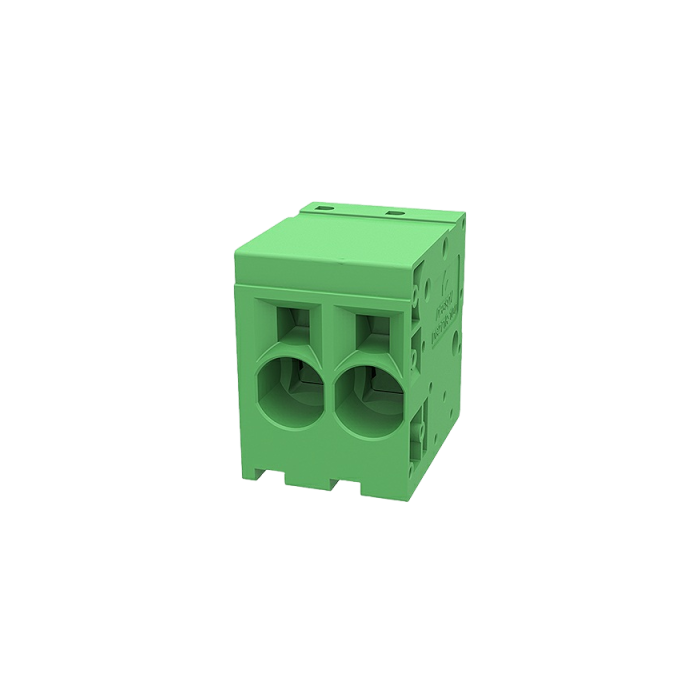

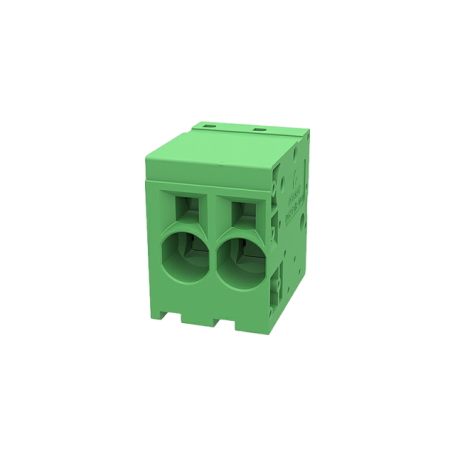

La série DG271 de Degson est une gamme de borniers pour circuit imprimé (PCB) conçue pour les applications nécessitant une tension élevée et un courant important. Cette série utilise des matériaux d’isolation haute performance permettant d’atteindre une tension nominale jusqu’à 1000V et une tension d’impulsion maximale de 8 kV.
Les connecteurs DG271 intègrent une technologie de connexion Push-In permettant un câblage rapide, fiable et sans outil. Leur conception robuste et leur forte capacité de dissipation thermique les rendent particulièrement adaptés aux applications énergétiques modernes comme les systèmes de recharge électrique ou les convertisseurs photovoltaïques.
Avantages
- Tension nominale élevée jusqu’à 1000V
- Capacité d’impulsion jusqu’à 8 kV
- Technologie Push-In pour une connexion rapide et efficace
- Protection IP20 anti-contact pour une sécurité accrue
- Matériaux ignifuges norme V0
- Connexion et déconnexion sur le même côté facilitant l’installation
- Angles de câblage multiples pour plus de flexibilité d’intégration
- Modularité et combinaison libre pour adapter le nombre de pôles
- Conforme RoHS
Caractéristiques principales
- Série : DG271
- Tension nominale : jusqu’à 1000 V
- Tension d’impulsion : jusqu’à 8 kV
- Indice de protection : IP20
- Matériau : plastique ignifuge norme V0
- Technologie de connexion : Push-In
- Angles de câblage : plusieurs orientations possibles
- Montage : circuit imprimé (PCB)
- Pas disponibles : 3.5 mm, 5.0 mm, 7.5 mm, 10.0 mm, 15.0 mm selon modèles
Applications typiques
- Wallbox et bornes de recharge pour véhicules électriques
- Alimentations électriques industrielles
- Onduleurs photovoltaïques
- Systèmes de conversion d’énergie
- Équipements de gestion de puissance
Pourquoi choisir le connecteur bornier PCB haute tension 1000V – technologie Push-In : DG271
La série DG271 offre une solution de connexion fiable pour les systèmes énergétiques modernes nécessitant haute tension, courant important et sécurité renforcée. Grâce à sa technologie Push-In, son indice de protection IP20 et sa résistance aux contraintes électriques élevées, elle permet un câblage rapide tout en garantissant des performances électriques élevées dans les applications critiques telles que la recharge électrique ou les systèmes photovoltaïques.
Spécifications et modèles disponibles
| Série | Type de connexion | Applications |
|---|
| DG271R |
Push-In |
Connexions PCB compactes haute puissance |
| DG271V |
Push-In |
Applications nécessitant un pas plus large et des courants élevés |
