Connecteur de puissance au pas de 5,70 mm - 23 A max., 600 V AC : série CP60 | CVILUX

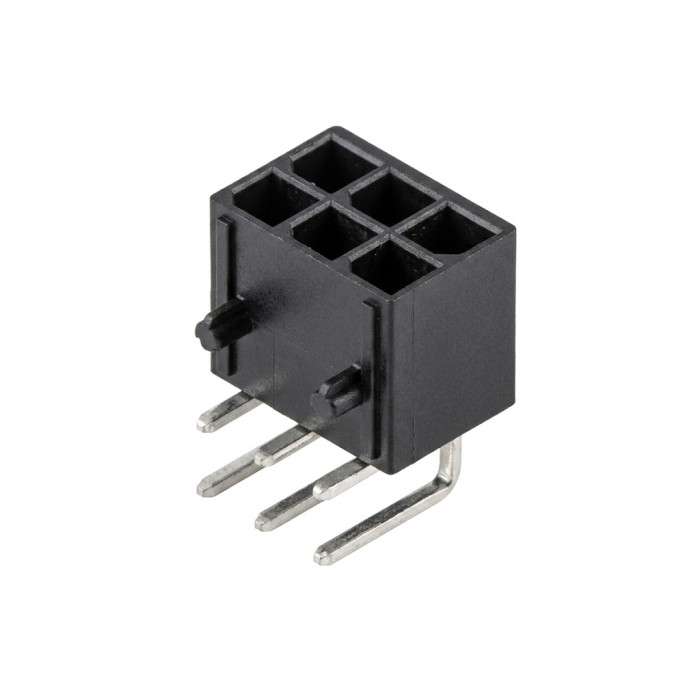

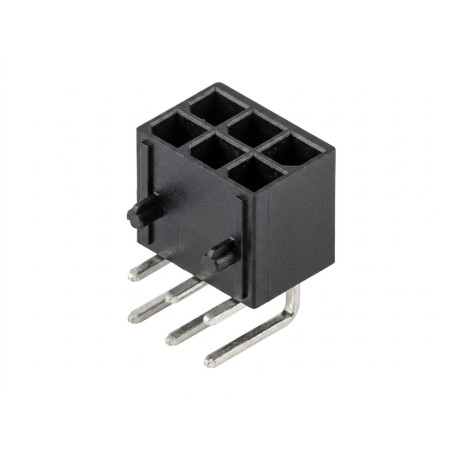

La série CP60 regroupe des connecteurs de puissance au pas de 5,70 mm destinés aux applications nécessitant un courant élevé et une tenue en tension importante. Cette série comprend des boîtiers femelles, des embases mâles droites à souder sur circuit imprimé, des embases mâles coudées à souder sur circuit imprimé ainsi que des contacts à sertir.

Conçue pour des environnements exigeants, la série CP60 accepte jusqu’à 23 A max. par contact en AWG#12 et 600 V AC. Elle convient aux intégrations où la robustesse électrique, la compacité et la conformité RoHS sont recherchées.

Avantages

• Capacité de courant élevée jusqu’à 23 A max. par contact
• Tension nominale élevée jusqu’à 600 V AC
• Pas de 5,70 mm adapté aux connecteurs de puissance compacts
• Large choix de versions : réceptacle, embase droite, embase coudée, contact à sertir
• Plage de circuits étendue de 2 à 12 circuits selon les versions
• Plusieurs finitions disponibles selon le niveau de performance attendu
• Température de fonctionnement étendue de -40 °C à +105 °C
• Conformité RoHS

Caractéristiques principales

• Série : CP60
• Type : connecteurs de puissance
• Pas : 5,70 mm
• Courant nominal maximal : 23 A max. par contact en AWG#12
• Tension nominale : 600 V AC (r.m.s)
• Tension de tenue diélectrique : 2200 V AC pendant 1 minute
• Résistance de contact : < 2 mΩ
• Résistance d’isolement : > 1000 MΩ
• Température de fonctionnement : -40 °C à +105 °C
• Conformité : RoHS
• Nombre de circuits : 2 à 12 circuits selon les versions
• Section de fil pour le contact à sertir : AWG#12 à AWG#16

Les versions d’embases et de contacts sont proposées avec plusieurs finitions : étain sur nickel, or sélectif 15 µ” sur nickel 50 µ” et or sélectif 30 µ” sur nickel 50 µ”.

Applications typiques

• Distribution d’alimentation sur carte électronique
• Interconnexion carte à câble
• Équipements industriels nécessitant des connecteurs de puissance compacts
• Systèmes électroniques avec courants élevés et faible résistance de contact
• Assemblages nécessitant une version droite ou coudée sur circuit imprimé

Pourquoi choisir la série CP60

La série CP60 constitue une solution intéressante pour les intégrateurs recherchant un connecteur de puissance compact, capable de supporter un courant élevé tout en offrant une bonne tenue diélectrique et une faible résistance de contact. La disponibilité de plusieurs formats, du réceptacle au contact à sertir en passant par les embases droites et coudées, facilite l’adaptation à différentes contraintes mécaniques et d’intégration.

Elle permet ainsi de construire des liaisons d’alimentation fiables dans des équipements où la densité, la robustesse et la souplesse de configuration sont importantes.

Comparatif des modèles de la série
