Description

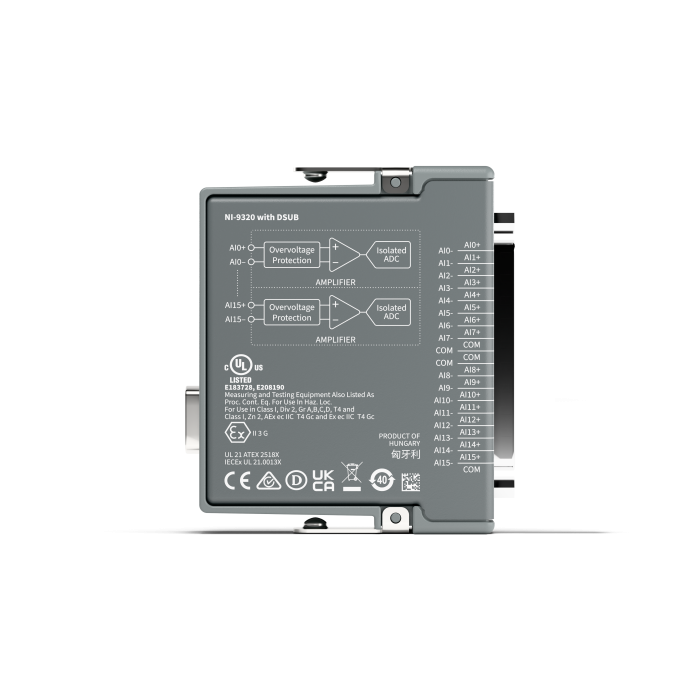

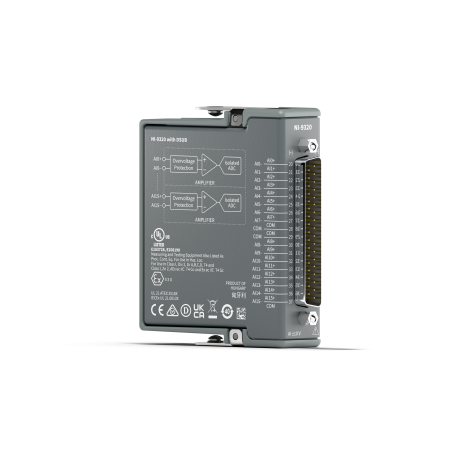

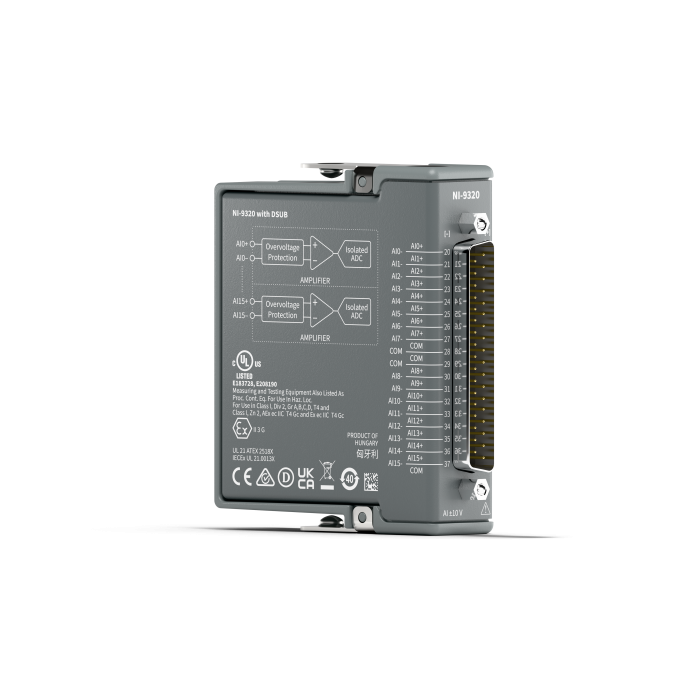

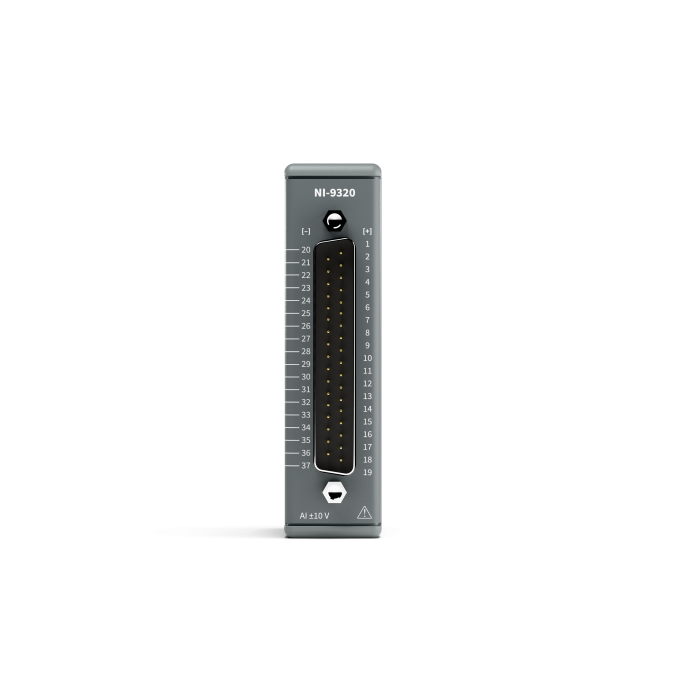

Le module d’acquisition analogique 16 voies simultanées – 200 kS/s par canal : NI-9320 est un module d’entrée analogique haute performance conçu pour les systèmes CompactDAQ et CompactRIO. Il permet la mesure simultanée de signaux analogiques dynamiques avec une grande précision grâce à une architecture dédiée par canal.
Doté d’un taux d’échantillonnage de 200 kS/s par canal et d’une conversion 16 bits SAR ADC indépendante sur chaque voie, le NI-9320 offre une acquisition fiable et à haute fidélité des signaux transitoires. Il constitue une solution idéale pour les applications de test et de validation nécessitant des mesures rapides et synchronisées.
Conçu pour les environnements exigeants, le module fonctionne dans une plage de température étendue et résiste aux vibrations et aux chocs, ce qui le rend adapté aux applications industrielles, automobiles et aérospatiales.
Avantages
- Acquisition simultanée sur 16 voies pour capturer les phénomènes dynamiques
- 200 kS/s par canal pour l’analyse de signaux rapides et transitoires
- Convertisseur 16 bits dédié par voie garantissant une excellente intégrité du signal
- Compatibilité avec CompactDAQ et CompactRIO
- Programmation flexible via LabVIEW, Python ou NI-DAQmx
- Conception robuste pour environnements industriels exigeants
Caractéristiques principales
- Nombre de voies : 16 entrées analogiques simultanées
- Taux d’échantillonnage : 200 kS/s par canal
- Résolution : 16 bits
- Architecture : convertisseur SAR ADC dédié par canal
- Température de fonctionnement : -40°C à +70°C
- Résistance aux chocs et vibrations : jusqu’à 50 g
- Plateformes compatibles : NI CompactDAQ et CompactRIO
- Environnements logiciels : LabVIEW, LabVIEW FPGA, Python avec NI-DAQmx
Applications typiques
- Tests électroniques et validation de PCBA
- Acquisition de signaux dynamiques en R&D
- Tests automobiles et validation de capteurs
- Instrumentation et analyse de systèmes industriels
- Mesures dans les domaines aéronautique et défense
- Systèmes de test automatisés haute performance
Pourquoi choisir le module d’acquisition analogique 16 voies simultanées – 200 kS/s par canal : NI-9320
Le NI-9320 combine haute densité de voies, vitesse d’acquisition élevée et intégrité de signal pour les applications de test les plus exigeantes. Son architecture à conversion indépendante garantit une capture précise des phénomènes rapides tout en conservant une synchronisation parfaite entre les canaux.
Grâce à sa compatibilité native avec l’écosystème NI, il s’intègre facilement dans les systèmes de test modulaires CompactDAQ et CompactRIO, permettant de développer rapidement des solutions de mesure évolutives et performantes.
