Description

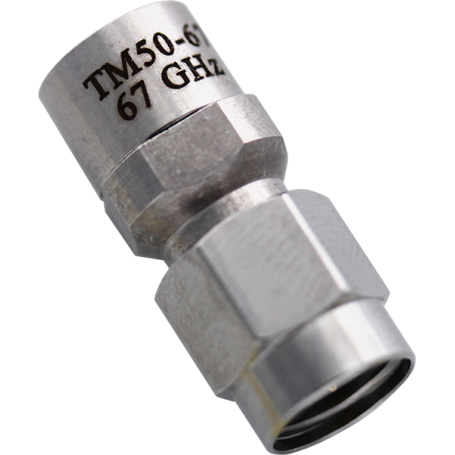

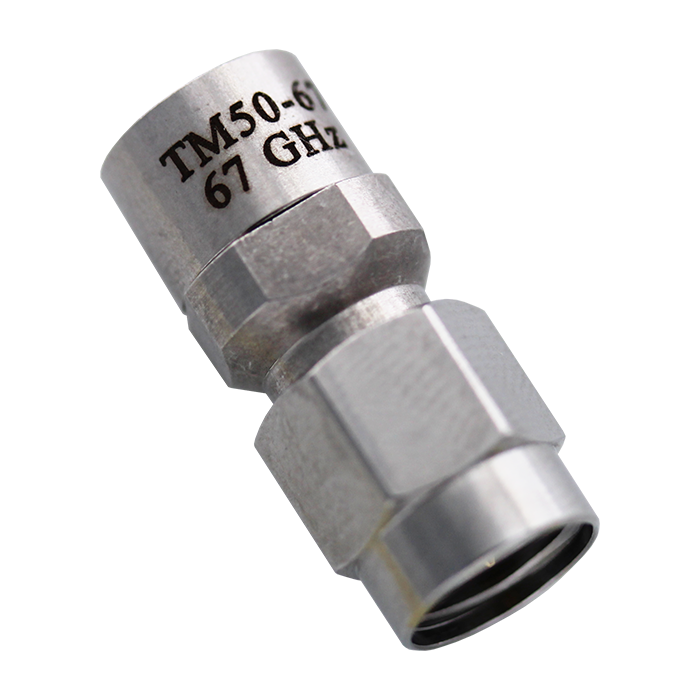

La série TM50 / TF50 regroupe des terminaisons RF 50Ω large bande conçues pour couvrir des fréquences allant du DC jusqu’à 110 GHz. Ces charges permettent d’assurer une adaptation d’impédance précise dans les systèmes hyperfréquences et millimétriques, garantissant des mesures fiables et une excellente intégrité du signal.
Disponibles en versions connecteurs mâles (TM) et femelles (TF), elles sont proposées avec différentes interfaces (SMA, 2.92 mm, 2.4 mm, 1.85 mm, 1.0 mm) pour s’adapter à un large éventail d’équipements RF et micro-ondes.
Avantages
- Large bande de fréquence : de DC jusqu’à 110 GHz
- Excellente adaptation d’impédance avec un Return Loss jusqu’à 38 dB
- Grande variété de connecteurs RF pour compatibilité maximale
- Versions mâles et femelles disponibles
- Technologie GaAs MMIC pour les modèles haute fréquence (jusqu’à 110 GHz)
- Adapté aux systèmes RF de précision et aux bancs de test hyperfréquences
Caractéristiques principales
- Impédance : 50Ω
- Bande de fréquence : DC à 27 / 40 / 50 / 67 / 110 GHz selon modèle
- Return Loss : jusqu’à 38 dB typique
- Puissance : jusqu’à 1 W (selon modèle)
- Connecteurs : SMA, 2.92 mm, 2.4 mm, 1.85 mm, 1.0 mm
- Technologie : standard RF ou GaAs MMIC pour très hautes fréquences
Applications typiques
- Bancs de test RF et hyperfréquences
- Mesures en laboratoire (VNA, analyseurs de réseau)
- Systèmes de communication micro-ondes et millimétriques
- Calibration et terminaison de lignes RF
- Recherche et développement en haute fréquence
- Applications radar et défense
Pourquoi choisir la série TM50 / TF50
La série TM50 / TF50 offre une solution complète et cohérente pour toutes les applications nécessitant des terminaisons RF précises et large bande. Avec une couverture jusqu’à 110 GHz, des performances élevées en Return Loss et une large compatibilité de connecteurs, ces produits garantissent des mesures fiables et reproductibles même dans les environnements les plus exigeants.
Spécifications et modèles disponibles
| Modèle | Fréquence | Type | Connecteur | Return Loss |
|---|
| TF50-27 |
DC – 27 GHz |
Femelle |
SMA |
32 dB |
| TM50-27 |
DC – 27 GHz |
Mâle |
SMA |
32 dB |
| TF50-40 |
DC – 40 GHz |
Femelle |
2.92 mm |
35 dB |
| TM50-40 |
DC – 40 GHz |
Mâle |
2.92 mm |
38 dB |
| TF50-50 |
DC – 50 GHz |
Femelle |
2.4 mm |
31 dB |
| TM50-50 |
DC – 50 GHz |
Mâle |
2.4 mm |
30 dB |
| TF50-67 |
DC – 67 GHz |
Femelle |
1.85 mm |
36 dB |
| TM50-67 |
DC – 67 GHz |
Mâle |
1.85 mm |
36 dB |
| TF50-110M |
DC – 110 GHz |
Femelle |
1.0 mm |
20 dB |
| TM50-110M |
DC – 110 GHz |
Mâle |
1.0 mm |
20 dB |
