Description
La série VE de mini-vibreurs est un équipement de vibration haute précision et haute fiabilité, conçu pour offrir une large bande de fréquences et une grande flexibilité d’utilisation. Développée à partir d’une expertise avancée en contrôle vibratoire, cette solution est adaptée aux environnements de test exigeants et aux applications de laboratoire.
Avec une plage de fréquence allant de 2 Hz à 10 000 Hz et une force de 20 N à 1 000 N, cette série permet de répondre efficacement aux besoins de caractérisation, de simulation vibratoire et d’essais sur composants de petite taille.
Avantages
- Large bande passante permettant une grande polyvalence d’essais
- Haute précision d’excitation grâce au contrôle en boucle fermée
- Stabilité remarquable du système de contrôle avancé
- Conception compacte facilitant l’intégration et la mobilité
- Utilisation simplifiée avec affichage numérique clair et précis
Caractéristiques principales
- Plage de fréquence : 2 Hz à 10 000 Hz
- Plage de force : 20 N à 1 000 N
- Type de contrôle : boucle fermée pour une excitation précise
- Système de pilotage : contrôle avancé pour stabilité et précision
- Affichage : affichage numérique de la puissance
- Design : structure robuste, compacte et fiable
- Mobilité : format compact, facilement transportable
Applications typiques
- Criblage de contraintes sur composants électroniques et semi-conducteurs
- Tests vibratoires de composants et capteurs
- Simulation sismique de petites structures civiles
- Récupération et capture d’énergie vibratoire
- Essais d’excitation modale
- Enseignement et recherche scientifique
Caractéristiques techniques
| Modèle système |
VE-5102 |
VE-5110 |
VE-5120 |
VE-5150 |
VE-51100M |
| Force sinusoïdale crête (N) |
20 |
100 |
200 |
500 |
1000 |
| Plage de fréquence (Hz) |
5~10k |
2~7k |
2~8k |
5~5k |
2~6.5k |
| Accélération maximale (m/s2) |
200 |
400 |
800 |
340 |
600 |
| Vitesse maximale (kg) |
0.8 |
2 |
2 |
8 |
20 |
| Déplacement maximal crête à crête (mm) |
5 |
13 |
13 |
10 |
25.4 |
| Dimensions des vis (standard) |
5×M5 |
5×M5 |
5×M5 |
5×M5 |
M6 |
| Poids (kg) |
5 |
18 |
18 |
55 |
130 |
| Dimensions (L×l×H) (mm) |
165×150×160 |
245×210×240 |
245×210×240 |
315×284×280 |
472×394×510 |
| Méthode de refroidissement |
Refroidissement naturel |
Refroidissement par air |
Refroidissement par air |
Refroidissement par air |
Refroidissement par air |

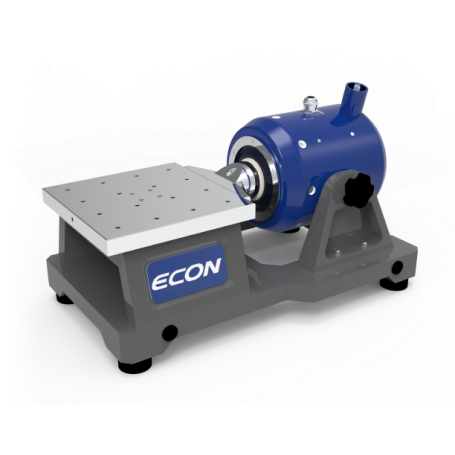

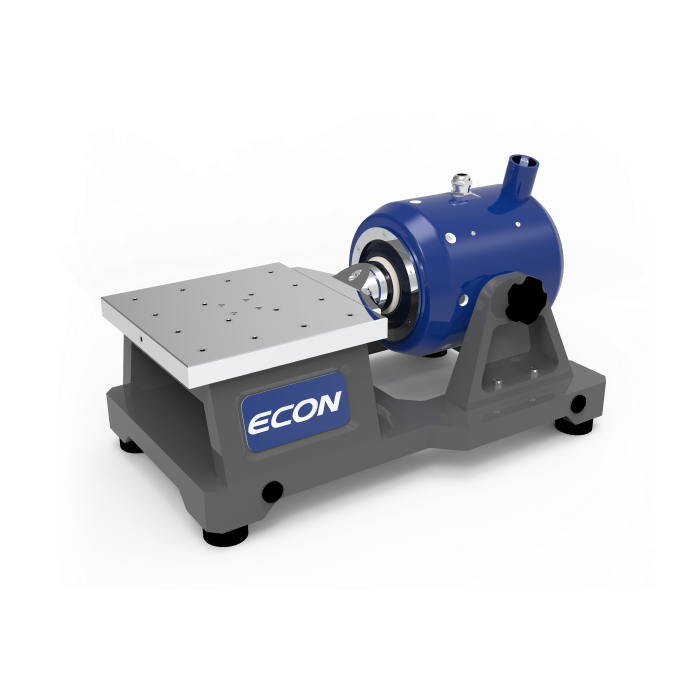

| Table glissante |
Modèle |
VE-5102ST |
VE-5110ST |
VE-5120ST |
VE-5150ST |
— |
| Accélération maximale (m/s2) |
49 |
49 |
79 |
79 |
— |
| Plage de fréquence (Hz) |
5~4k |
5~3k |
5~3k |
5~2.5k |
— |
| Déplacement maximal (mm) |
5 |
10 |
10 |
10 |
— |
| Dimensions (L×l×H) (mm) |
295×163×165 |
420×270×270 |
450×270×270 |
560×315×354 |
— |
| Poids (kg) |
6.5 |
40 |
50 |
95 |
— |
| Amplificateur de puissance |
Modèle |
VSA-H40A |
VSA-H181A |
VSA-H751A |
VSA-H102A |
VSA-H152A |
| Puissance de sortie maximale (VA) |
40 |
180 |
750 |
1000 |
1500 |
| Dimensions (L×l×H) (mm) |
— |
455×490×110 |
455×505×110 |
445×505×110 |
505×630×195 |
| Poids (kg) |
— |
9.2 |
— |
10.5 |
26 |
| Remarques |
Amplificateur de puissance intégré |
— |
— |
— |
— |
Pourquoi choisir le Mini-vibreur série VE
Le Mini-vibreur série VE constitue une solution idéale pour les essais vibratoires nécessitant précision, stabilité et large bande de fréquence. Sa conception compacte et sa facilité d’utilisation en font un outil particulièrement adapté aux laboratoires, aux environnements académiques et aux applications industrielles sur composants de petite taille.
Pour aller avec : Amplificateur de puissance série VSA
L’amplificateur de puissance haute performance série VSA offre une puissance de sortie maximale de 1 000 VA, un rendement de conversion énergétique de 95 % et une plage de fréquence de 0,1 Hz à 10 000 Hz. Il est compatible avec différents mini-vibreurs et excitateurs de petite taille.
Son afficheur numérique LCD intégré ainsi que ses boutons de réglage du gain permettent un contrôle précis de la tension et du courant de sortie, avec un affichage clair des valeurs. Il intègre également plusieurs dispositifs de protection et des indicateurs d’état afin de renforcer la sécurité de fonctionnement et de faciliter le diagnostic en cas d’anomalie.
Performances
- Fréquence basse jusqu’à 0,1 Hz
- Excellente réponse en fréquence
- Rapport signal sur bruit élevé et faible distorsion harmonique
- Réglage manuel et multiples sécurités intégrées
