Description

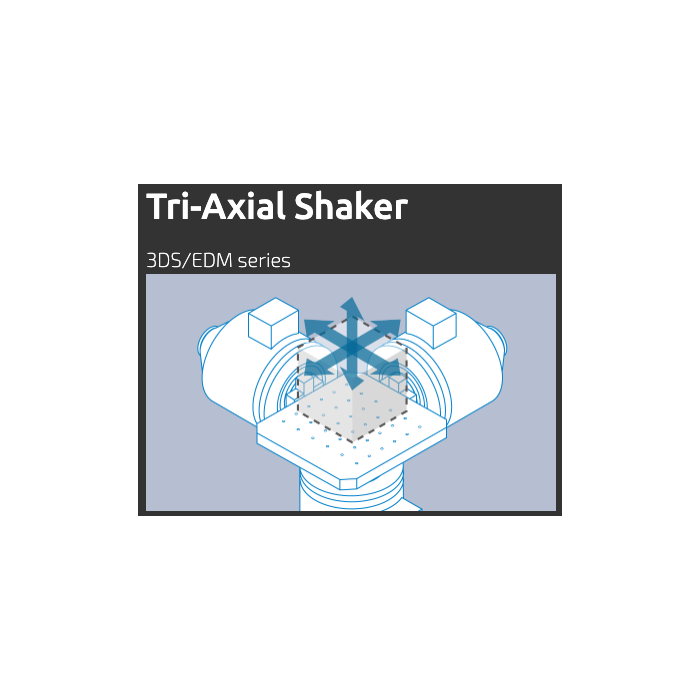

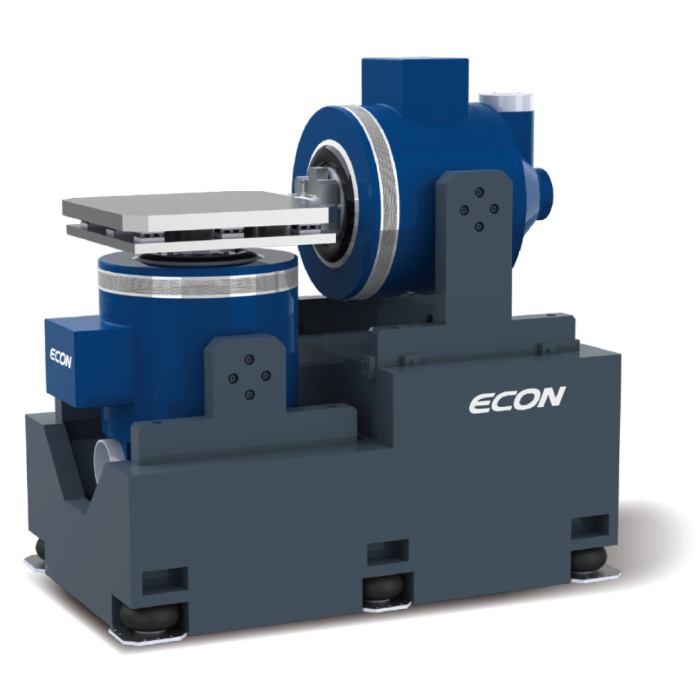

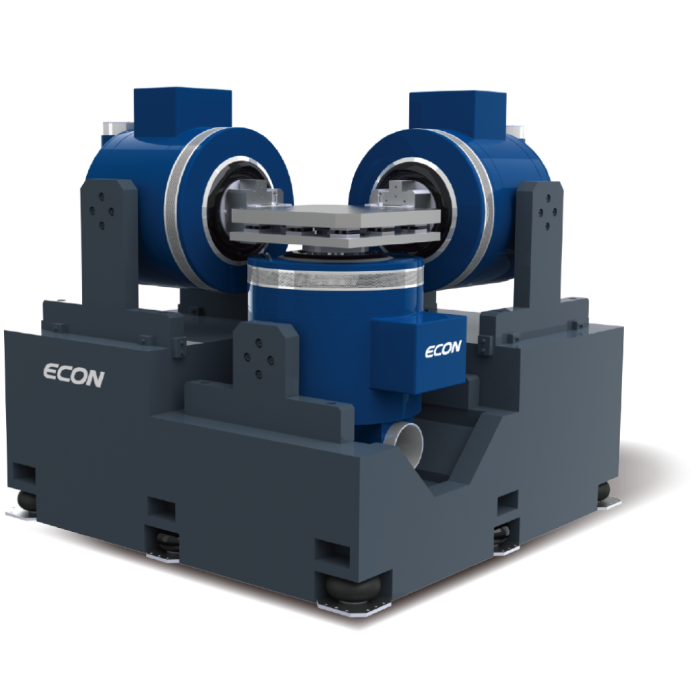

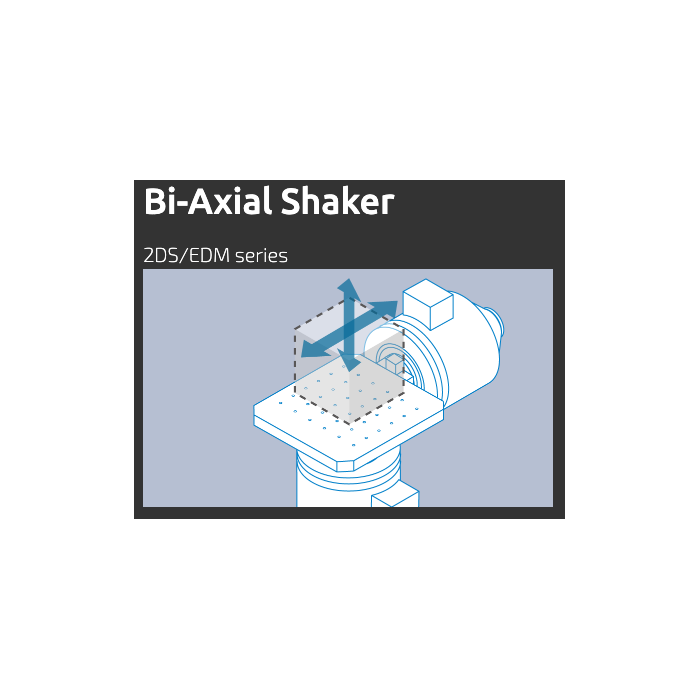

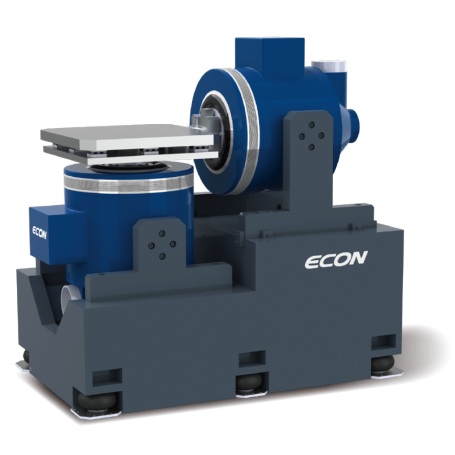

La série 2EDS / 3EDM est une gamme de vibreurs multi-axes personnalisés conçue pour reproduire des conditions vibratoires plus réalistes que les systèmes uniaxiaux traditionnels. Ces systèmes multi-degrés de liberté, disponibles en configuration biaxe ou triaxe, permettent d’obtenir des résultats d’essais plus représentatifs dans les environnements complexes.
Cette approche contribue à réduire les sur-tests et les sous-tests, tout en améliorant la fiabilité des résultats et en raccourcissant la durée des essais par rapport aux méthodes classiques à axe unique.
Avantages
- Reproduction plus réaliste des sollicitations vibratoires dans les essais complexes.
- Réduction du risque de sur-test ou de sous-test lors des validations.
- Amélioration de la fiabilité des résultats grâce à des essais plus représentatifs.
- Réduction de la durée des essais par rapport aux systèmes uniaxiaux traditionnels.
- Conception personnalisée selon l’architecture multi-axes recherchée.
Caractéristiques principales
- Conception multi-axes personnalisée avec synchronisation biaxe ou triaxe.
- Options disponibles pour les guidages de mouvement et les paliers hydrauliques de découplage orthogonal.
- Conception sans fondation disponible en option.
- Contrôleur vibratoire MIMO avancé avec identification système précise et commande matricielle hautement adaptative.
- Plage de fréquence aléatoire jusqu’à 2 000 Hz.
- Jusqu’à 16 sorties d’excitation.
| Modèle | Force sinusoïdale crête (kN) | Plage de fréquence aléatoire (Hz) | Charge maximale (kg) | Déplacement maximal (mm) | Vitesse maximale (m/s) | Accélération maximale (m/s²) | Masse effective d’armature (kg) |
|---|
| 2EDS-600-XY |
5,88 |
2000 |
200 |
38 |
1 |
150 |
40 |
| 3EDM-1000 |
9,8 |
2000 |
200 |
38 |
1 |
196 |
50 |
| 2EDM-5000-XY |
49,1 |
2000 |
800 |
38 |
1 |
295 |
165 |
Applications typiques
- Aéronautique et spatial : essais sur éprouvettes longues ou de type poutre, lorsque les contraintes locales au niveau des interfaces peuvent provoquer des défaillances localisées.
- Génie civil et structures parasismiques : simulations sismiques nécessitant une excitation simultanée sur deux positions ou plus, lorsque les vibrations ne peuvent pas être décomposées selon un seul axe.
- Automobile et simulation de spectre routier : essais système reproduisant un environnement vibratoire multidimensionnel plus proche des conditions réelles.
- Équipements mécaniques : essais sur grandes pièces pour améliorer l’uniformité vibratoire et obtenir une répartition plus cohérente des contraintes et des déplacements.
Pourquoi choisir le vibreur multi-axes personnalisé Série 2EDS / 3EDM
Le vibreur multi-axes personnalisé Série 2EDS / 3EDM constitue une solution adaptée aux essais vibratoires complexes nécessitant une excitation simultanée sur plusieurs axes. Il permet une meilleure représentativité des conditions réelles, une fiabilité accrue des résultats et une réduction du temps d’essai. Sa conception personnalisable et ses capacités de commande avancées en font un choix pertinent pour les environnements d’essais exigeants.
