Description

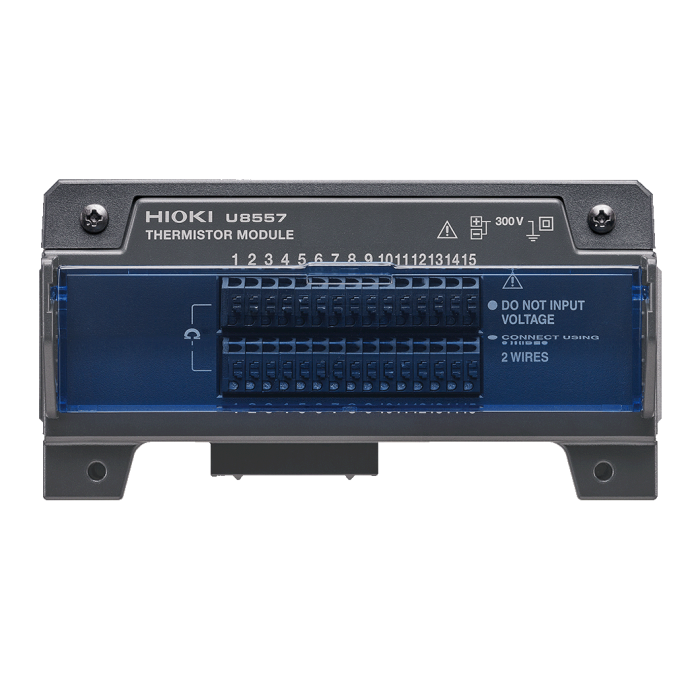

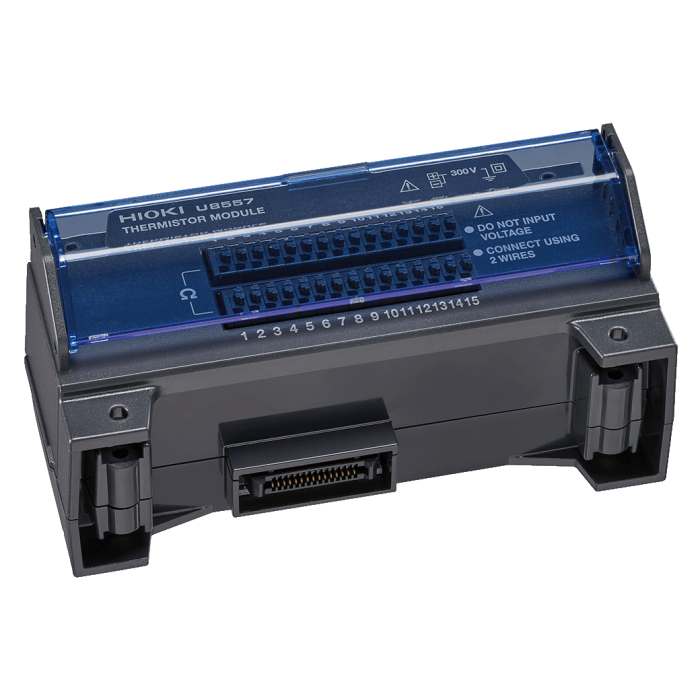

Le U8557 est un module de mesure à thermistance conçu pour la série LR8450. Il permet de raccorder directement des thermistances et d’effectuer une conversion en température en temps réel, sans passer par un traitement externe.
Ce module répond aux besoins de mesure multipoint lorsque les capteurs à thermistance sont privilégiés pour leur rapidité de réponse et leur coût. Il s’intègre dans une architecture modulaire d’acquisition de données afin de centraliser les mesures de température avec d’autres grandeurs selon la configuration du système.
Avantages
- Entrée directe des thermistances avec affichage de la température en temps réel.
- Compatibilité étendue avec les thermistances jusqu’à 200 kΩ.
- Mesure multipoint avec 15 voies sur un seul module.
- Intégration dans la série LR8450 pour centraliser plusieurs types de mesures sur un même enregistreur.
- Mesure en résistance ou en température convertie selon le paramétrage choisi.
Caractéristiques principales
- Compatibilité : série LR8450 / LR8450-01.
- Nombre de voies : 15.
- Grandeurs mesurées : thermistance et résistance.
- Plages de mesure : 2000 Ω, 20 kΩ et 200 kΩ.
- Résolution de mesure : 0,1 Ω, 1 Ω ou 10 Ω selon la plage.
- Plage de température convertie : de -100 °C à 300 °C.
- Résolution en température : 0,01 °C.
- Précision de référence en température : ±0,2 °C dans les conditions précisées par le fabricant.
- Intervalle de mise à jour : de 50 ms à 10 s.
- Méthodes de conversion : équation de Steinhart-Hart et constante B.
- Réglage de compensation : suppression de l’offset interne et compensation de résistance de câble réglable de 0,0 Ω à 100,0 Ω.
- Tension maximale par rapport à la terre : 300 V AC / DC.
Applications typiques
- Mesure de température multipoint sur packs et modules batterie.
- Surveillance thermique d’équipements électroniques.
- Essais de sécurité batterie et suivi de phénomènes thermiques.
- Essais d’endurance moteur avec corrélation entre température et performances électriques.
- Systèmes d’acquisition centralisés combinant température, tension, courant, déformation ou CAN.
Pourquoi choisir U8557
- Spécialement conçu pour les thermistances, avec une prise en charge jusqu’à 200 kΩ.
- Affichage direct de la température sans conversion externe.
- Format modulaire bien adapté aux systèmes d’acquisition multivoies de la série LR8450.
- Mesure rapide sur plusieurs voies, utile pour les applications de cartographie thermique et de surveillance répartie.
