Description

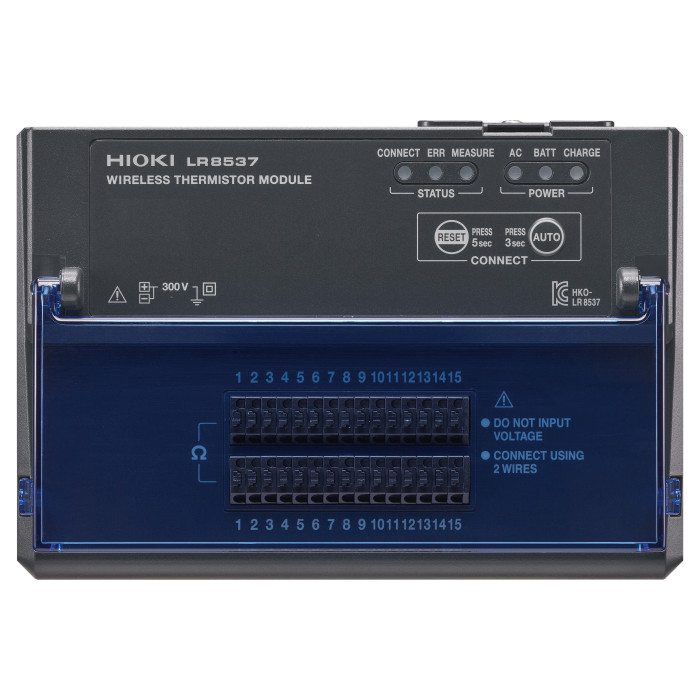

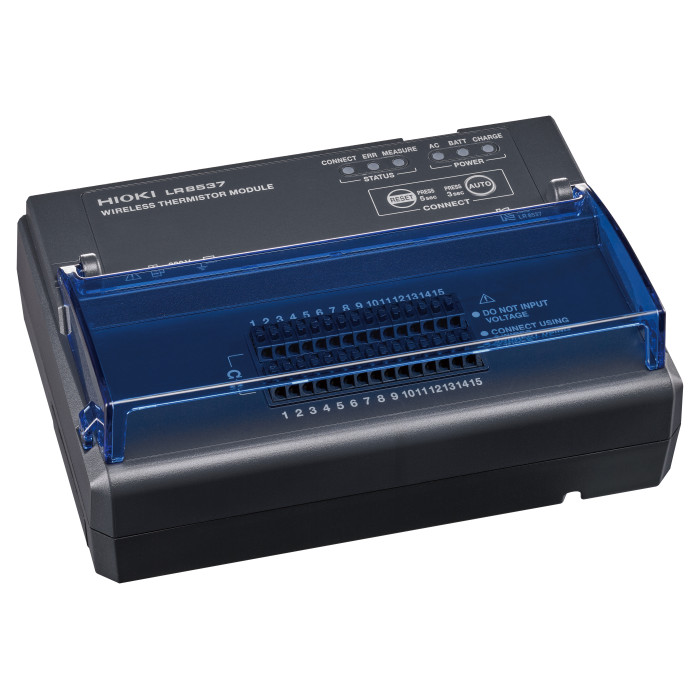

Le LR8537 Wireless Thermistor Module est un module de mesure sans fil destiné au Memory HiLogger LR8450-01. Il permet de raccorder jusqu’à 15 voies pour des mesures de thermistance ou de résistance, avec enregistrement possible en valeur de résistance ou en valeur convertie en température. Le module communique sans fil avec l’enregistreur via un adaptateur dédié et intègre une mémoire tampon de communication.
Le LR8537 fonctionne en environnement intérieur jusqu’à 2000 m d’altitude, sur une plage de fonctionnement de -20 °C à +55 °C, avec alimentation par adaptateur secteur, batterie ou source externe. Une utilisation sur batterie permet une exploitation mobile et flexible du système.
Avantages
- Architecture sans fil pour limiter le câblage entre le point de mesure et l’enregistreur.
- 15 voies de mesure pour centraliser plusieurs capteurs sur un seul module.
- Double affichage : mesure en résistance ou conversion directe en température.
- Conversion température intégrée via équation Steinhart-Hart ou constante B.
- Résolution fine avec une précision de conversion jusqu’à 0,01 °C.
- Compensation de câble pour améliorer la précision des mesures.
- Auto range automatique pour optimiser la plage de mesure.
Caractéristiques principales
- Compatibilité : LR8450-01
- Nombre de voies : 15
- Grandeurs mesurées : thermistance, résistance
- Méthode de mesure : courant constant, méthode 2 fils
- Résolution A/N : 16 bits
- Intervalle de mesure : 50 ms à 10 s
- Plage de conversion température : -100 °C à +300 °C
- Plages de mesure en résistance : 2000 Ω, 20 kΩ, 200 kΩ
- Tension maximale à la terre : 300 V AC / DC
- Alimentation : adaptateur secteur, batterie ou 10 à 30 V DC
- Consommation typique : 3 VA
- Dimensions : environ 154 × 106 × 57 mm
- Poids : environ 384 g
Applications typiques
- Mesure de température multi-points avec capteurs à thermistance
- Acquisition de données sur systèmes mobiles ou difficiles d’accès
- Tests en laboratoire nécessitant une réduction du câblage
- Surveillance de process industriels avec capteurs résistifs
- Bancs d’essais nécessitant des mesures réparties sans fil
Pourquoi choisir le LR8537 Wireless Thermistor Module
Le LR8537 est une solution idéale pour les applications nécessitant une acquisition multivoie sans fil. Il offre une grande flexibilité d’installation, une conversion directe en température, une résolution élevée et une compatibilité native avec le LR8450-01. Sa capacité à réduire le câblage tout en maintenant des performances de mesure fiables en fait un outil particulièrement adapté aux environnements de test et de mesure modernes.
