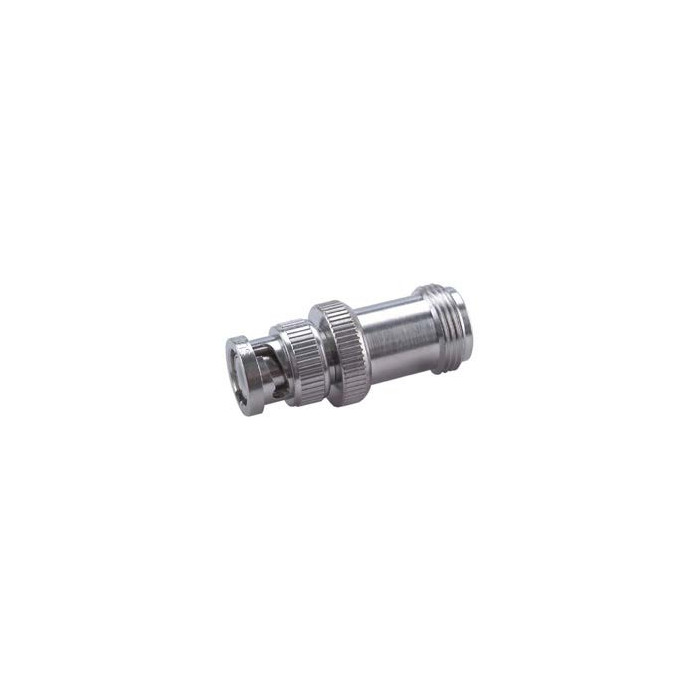

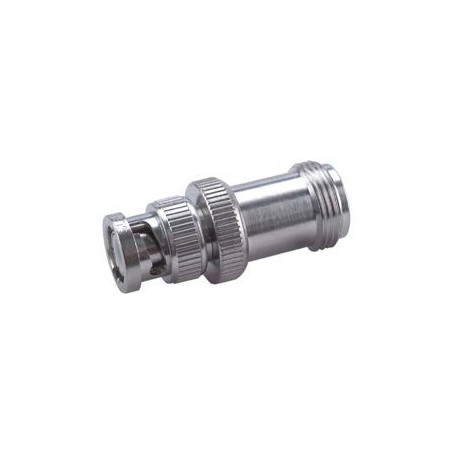

Adaptateur coaxial BNC vers N 50 Ohm jusqu’à 4 GHz : 33_BNC-N-50-1/133_N | HUBER+SUHNER

L’adaptateur coaxial 33_BNC-N-50-1/133_N permet l’interconnexion entre une interface BNC mâle et une interface N femelle. Conçu pour les applications RF, il offre une impédance de 50 Ohm et une fréquence d’interface jusqu’à 4 GHz.

Avantages

• Transition précise entre connecteurs BNC et N.
• Solution d’interconnexion fiable pour les environnements de test et de mesure RF.
• Faible VSWR sur la plage DC à 4 GHz.
• Bonne robustesse mécanique avec 500 cycles d’accouplement.
• Large plage de température de fonctionnement : -65 °C à +165 °C.

Caractéristiques principales

• Type : adaptateur coaxial BNC vers N
• Configuration : BNC mâle vers N femelle
• Impédance : 50 Ohm
• Fréquence d’interface : 4 GHz
• VSWR : DC à 4 GHz, ≤ 1,04 + 0,025 f GHz
• Contact central : alliage cuivre-béryllium, plaquage or avec sous-couche nickel
• Corps : laiton avec plaquage SUCOPLATE
• Isolant : PFA / PTFE
• Joint : VMQ, caoutchouc silicone
• Poids : 0,0346 kg
• Cycles d’accouplement : 500
• Température de fonctionnement : -65 °C à +165 °C

Applications typiques

• Adaptation entre équipements RF dotés de connecteurs BNC et N.
• Bancs de test et de mesure RF.
• Chaînes de mesure en laboratoire.
• Interconnexion d’instruments, câbles et accessoires coaxiaux 50 Ohm.
• Essais nécessitant une transition coaxiale fiable jusqu’à 4 GHz.

Pourquoi choisir l’adaptateur coaxial BNC vers N 50 Ohm jusqu’à 4 GHz : 33_BNC-N-50-1/133_N

Le 33_BNC-N-50-1/133_N constitue une solution adaptée aux besoins d’interconnexion RF lorsque la compatibilité entre une interface BNC mâle et une interface N femelle est nécessaire. Sa conception 50 Ohm, sa fréquence d’interface jusqu’à 4 GHz, son faible VSWR et ses matériaux adaptés en font un composant fiable pour les environnements de mesure exigeants.
