Adaptateur coaxial BNC - BNC traversant panneau, 50 Ohm, montage bride : 37_BNC-50-0-2/133_N | HUBER+SUHNER

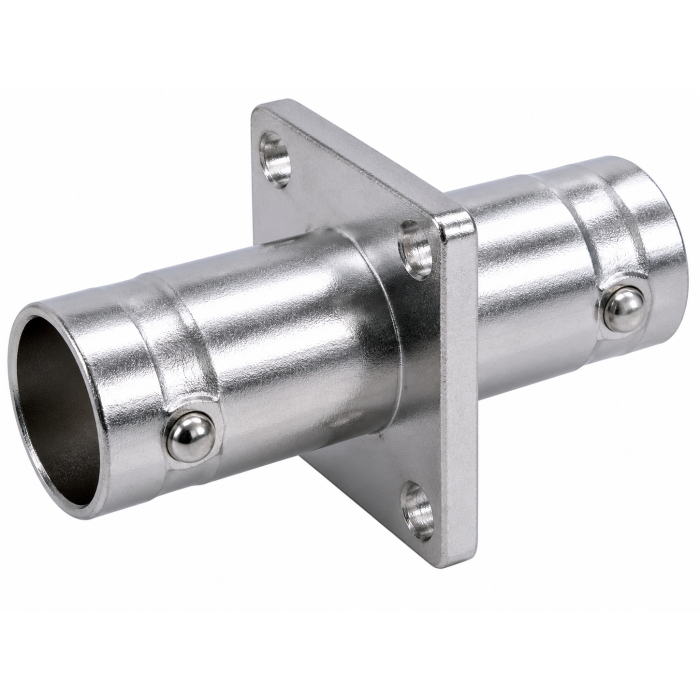

L’adaptateur coaxial 37_BNC-50-0-2/133_N est un connecteur traversant de panneau équipé de deux interfaces BNC femelles. Conçu pour une impédance de 50 Ohm, il permet une liaison RF fiable à travers un panneau grâce à son montage à bride, avec une utilisation jusqu’à 4 GHz.

Avantages

• Montage panneau à bride pour une intégration mécanique sécurisée.
• Connexion BNC femelle / BNC femelle pour une continuité RF simple.
• Impédance 50 Ohm adaptée aux systèmes RF et hyperfréquences.
• Fréquence d’utilisation jusqu’à 4 GHz.
• Bonne adaptation avec VSWR ≤ 1,06 + 0,04 f GHz.
• 500 cycles d’accouplement pour une utilisation durable.
• Large plage de température de -65 °C à +165 °C.

Caractéristiques principales

• Type : adaptateur coaxial traversant panneau
• Interfaces : BNC femelle / BNC femelle
• Montage : bride (flange mount)
• Impédance : 50 Ohm
• Fréquence d’interface : 4 GHz
• VSWR : ≤ 1,06 + 0,04 f GHz (DC à 4 GHz)
• Poids : 0,0134 kg
• Cycles d’accouplement : 500
• Température de fonctionnement : -65 °C à +165 °C
• Conditionnement : unitaire

Applications typiques

• Traversée de panneaux pour signaux RF.
• Intégration en coffrets et baies de test.
• Bancs de mesure RF nécessitant des connexions en façade.
• Systèmes RF avec impédance contrôlée à 50 Ohm.

Pourquoi choisir l’adaptateur coaxial BNC traversant panneau 37_BNC-50-0-2/133_N

Le 37_BNC-50-0-2/133_N est une solution fiable pour réaliser des connexions RF traversantes en panneau. Sa conception mécanique à bride et ses performances jusqu’à 4 GHz en font un composant adapté aux environnements industriels et de test exigeants.
