Description

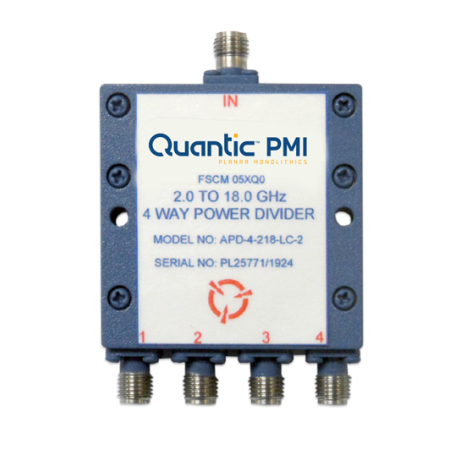

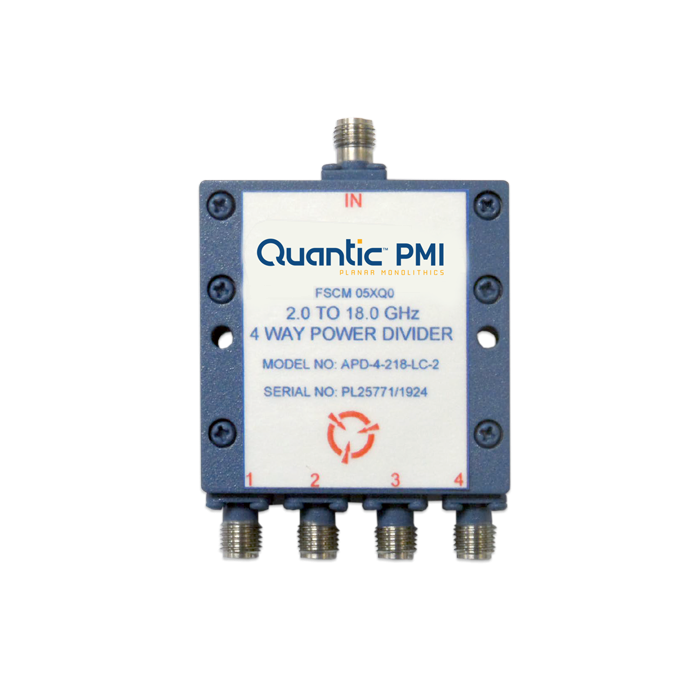

Le APD-4-218-LC-2 de PMI est un diviseur de puissance RF 4 voies fonctionnant sur une plage de fréquence de 2,0 GHz à 18,0 GHz. Il est conçu pour répartir un signal d’entrée vers quatre sorties, avec une impédance nominale de 50 Ω.
Ce modèle est équipé de connecteurs SMA femelle et présente une perte d’insertion maximale de 2,0 dB au-dessus de la répartition nominale de 6,02 dB.
Avantages
- Large plage de fréquence de 2,0 GHz à 18,0 GHz pour les applications RF et hyperfréquences.
- Répartition sur 4 voies adaptée aux architectures nécessitant plusieurs sorties à partir d’une entrée unique.
- Perte d’insertion maîtrisée avec une valeur maximale de 2,0 dB au-dessus de la répartition de 6,02 dB.
- Bon équilibre d’amplitude avec une valeur maximale de 0,5 dB.
- Équilibre de phase spécifié avec une valeur maximale de 12°.
- Connecteurs SMA femelle facilitant l’intégration dans des sous-ensembles RF connectorisés.
Caractéristiques principales
- Référence : APD-4-218-LC-2
- Fonction : diviseur de puissance RF 4 voies
- Plage de fréquence : 2,0 GHz à 18,0 GHz
- Perte d’insertion : 2,0 dB maximum au-dessus de la répartition de 6,02 dB
- ROS entrée : 1,65:1 maximum
- ROS sortie : 1,50:1 maximum
- Isolation : 16 dB minimum
- Équilibre d’amplitude : 0,5 dB maximum
- Équilibre de phase : 12° maximum
- Puissance admissible en direct : 10 W maximum
- Puissance admissible en inverse : 1 W maximum
- Impédance : 50 Ω
- Connecteurs : SMA femelle
- Finition : peinture bleue
- Température de fonctionnement : -55 °C à +85 °C
- Température de stockage : -65 °C à +125 °C
- Humidité : MIL-STD-202, méthode 103B, condition B
- Choc : MIL-STD-202, méthode 213B, condition B
- Vibration : MIL-STD-202, méthode 204D, condition B
- Altitude : MIL-STD-202, méthode 105C, condition B
- Cycle de température : MIL-STD-202, méthode 107D, condition A
Applications typiques
- Distribution de signal RF sur quatre voies de sortie.
- Chaînes de test et mesure RF nécessitant une répartition de puissance sur plusieurs ports.
- Systèmes hyperfréquences connectorisés fonctionnant de 2,0 GHz à 18,0 GHz.
- Intégration dans des bancs ou sous-ensembles RF avec connecteurs SMA femelle.
Pourquoi choisir le diviseur de puissance RF 4 voies APD-4-218-LC-2
Le APD-4-218-LC-2 offre une solution de répartition RF sur 4 voies couvrant la plage 2,0 GHz à 18,0 GHz. Il associe une perte d’insertion maximale de 2,0 dB au-dessus de la répartition nominale, une isolation de 16 dB minimum et un équilibre d’amplitude de 0,5 dB maximum.
Grâce à ses connecteurs SMA femelle, son impédance de 50 Ω et sa tenue en température de -55 °C à +85 °C en fonctionnement, ce diviseur de puissance est adapté aux intégrations RF et hyperfréquences nécessitant une solution connectorisée compacte et documentée.
