Description

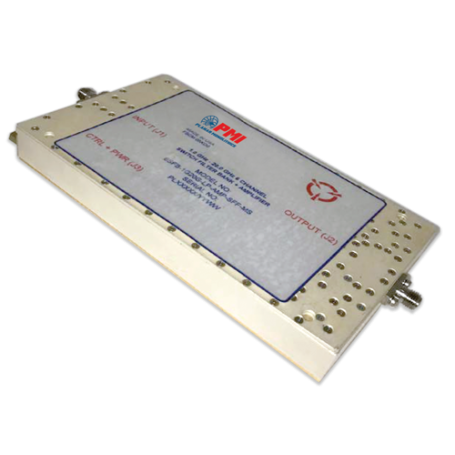

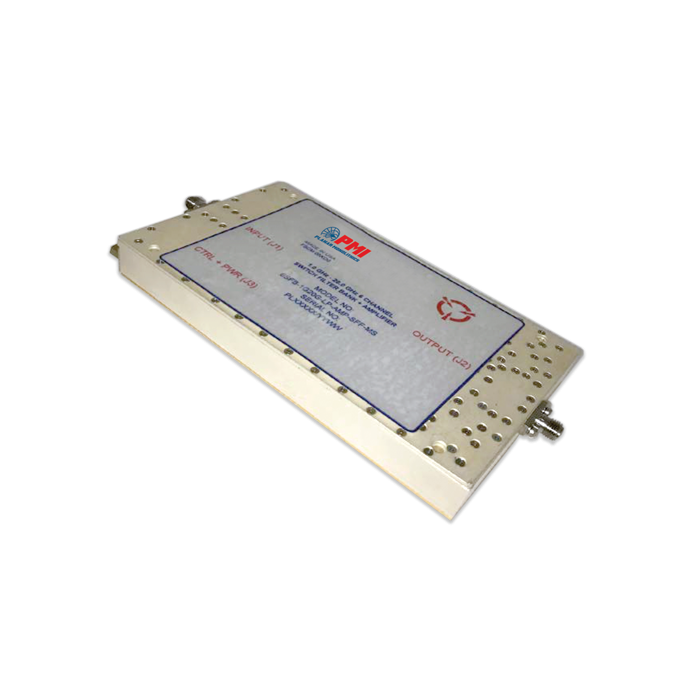

Le 6SFB-1G20G-LP-AMP-SFF-MS de PMI est un banc de filtres commuté 6 voies avec amplificateur intégré. Il fonctionne sur une plage de fréquence de 1,0 GHz à 20,0 GHz et offre un gain de 20 dB minimum, avec une valeur typique de 25 dB.
Ce module est conçu pour sélectionner différentes bandes de fréquence par commande logique TTL compatible, avec une commutation typique de 200 ns. Il intègre des connecteurs radiofréquence SMA femelle amovibles pour les ports d’entrée et de sortie, ainsi qu’un connecteur D-Sub DB9 pour la commande et l’alimentation.
Avantages
- Large couverture en fréquence de 1,0 GHz à 20,0 GHz pour les architectures radiofréquences et hyperfréquences.
- 6 voies de filtrage commutées, incluant cinq bandes filtrées et une voie directe.
- Amplificateur intégré avec un gain de 20 dB minimum et 25 dB typique.
- Vitesse de commutation typique de 200 ns, mesurée de 50 % TTL à 90 % / 10 % radiofréquence.
- Commande logique TTL compatible avec codage sur 3 bits.
- Format connectorisé compact avec connecteurs SMA femelle pour l’entrée et la sortie.
Caractéristiques principales
- Référence : 6SFB-1G20G-LP-AMP-SFF-MS
- Fonction : banc de filtres commuté 6 voies avec amplificateur
- Plage de fréquence : 1,0 GHz à 20,0 GHz
- Gain : 20 dB minimum, 25 dB typique
- ROS : 2,0:1 maximum
- Deuxième harmonique en sortie : 45 dBc à 0 dBm de puissance de sortie, lorsque la bande passante du filtre est sélectionnée pour une atténuation maximale de l’harmonique
- Deuxième harmonique sur voie directe : 15 dBc typique
- Vitesse de commutation : 200 ns typique
- Puissance admissible : +15 dBm maximum
- Précaution d’utilisation : ne pas commuter sous puissance
- P1dB de sortie : +10 dBm minimum
- Commande logique : TTL compatible, 3 bits décodés
- Niveau logique haut : 2 V minimum
- Niveau logique bas : 0,8 V maximum
- Alimentation positive : +15 VCC ±5 % à 700 mA maximum
- Alimentation négative : -15 VCC ±5 % à 100 mA maximum
- Connecteurs radiofréquence : SMA femelle amovibles pour J1 et J2
- Connecteur commande et alimentation : D-Sub DB9 pour J3
- Dimensions maximales : 5,50 x 3,00 x 0,67 pouces, soit 139,70 x 76,20 x 17,02 mm
- Finition : peinture bleue, surface de montage sans peinture
- Température de fonctionnement : +10 °C à +55 °C sur la plaque de base
- Température de stockage : -10 °C à +85 °C
- Humidité : MIL-STD-202, méthode 103B, condition B
- Choc : MIL-STD-202, méthode 213B, condition B
- Vibration : MIL-STD-202, méthode 204D, condition B
- Altitude : MIL-STD-202, méthode 105C, condition B
- Cycle de température : MIL-STD-202, méthode 107D, condition A
Applications typiques
- Systèmes radiofréquences et hyperfréquences nécessitant une sélection rapide de bandes de fréquence.
- Chaînes de filtrage commutées avec amplification intégrée.
- Bancs de test et de mesure couvrant la plage de 1,0 GHz à 20,0 GHz.
- Intégrations nécessitant une commande logique TTL et une connectique SMA femelle.
Pourquoi choisir le banc de filtres commuté avec amplificateur 6SFB-1G20G-LP-AMP-SFF-MS
Le 6SFB-1G20G-LP-AMP-SFF-MS combine un banc de filtres commuté 6 voies et un amplificateur intégré dans un module connectorisé couvrant la plage 1,0 GHz à 20,0 GHz. Il permet de sélectionner différentes bandes de fréquence tout en maintenant un gain minimum de 20 dB.
Sa commutation typique de 200 ns, sa commande TTL compatible, ses connecteurs SMA femelle amovibles et son boîtier de 139,70 x 76,20 x 17,02 mm maximum en font une solution adaptée aux sous-ensembles radiofréquences et hyperfréquences nécessitant une sélection de filtres rapide et intégrée.
