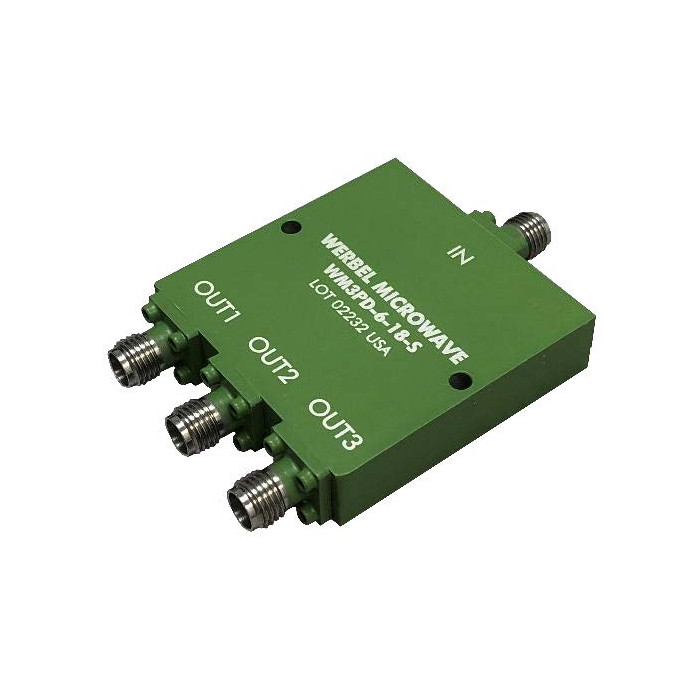

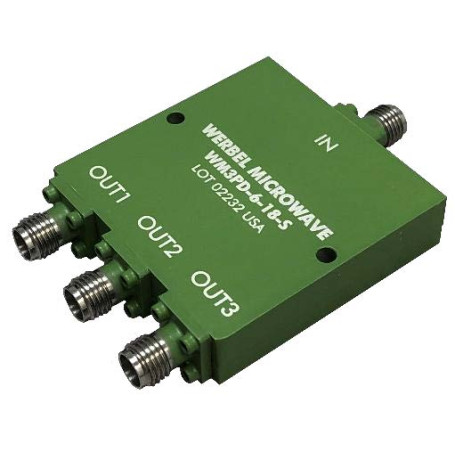

Le WM3PD-6-18-S de Werbel Microwave est un diviseur de puissance radiofréquence à 3 voies, conçu pour fonctionner sur une bande de fréquences de 6 000 à 18 000 MHz. Il présente une impédance nominale de 50 ohms et dispose de connecteurs SMA femelles.
Ce modèle permet la répartition d’un signal d’entrée vers trois sorties, avec une attention particulière portée à la perte d’insertion, à l’isolation entre voies, à l’équilibre d’amplitude et à l’équilibre de phase. Il est adapté aux montages radiofréquence et hyperfréquences nécessitant une distribution de signal cohérente sur une large bande.
Le produit est intégré dans un boîtier en aluminium peint en vert, avec des connecteurs en acier inoxydable, des contacts en cuivre au béryllium plaqués or et des isolants en PTFE vierge. Son poids nominal est de 57 g.
Avantages
- Large bande de fonctionnement : couverture de 6 à 18 GHz, adaptée aux systèmes radiofréquence et hyperfréquences large bande.
- Répartition sur 3 voies : distribution d’un signal vers trois sorties dans un format compact.
- Bonne isolation entre voies : isolation de 18 dB minimum, avec une valeur typique de 23 dB.
- Faible déséquilibre d’amplitude : 0,3 dB typique et 0,9 dB maximum.
- Faible déséquilibre de phase : 3,4° typique et 12° maximum.
- Puissance d’entrée admissible : jusqu’à 10 W en régime continu, sous réserve de terminaisons adaptées.
- Passage du courant continu : jusqu’à 0,200 A par port.
- Plage de température étendue : fonctionnement de -55 °C à +85 °C et stockage de -55 °C à +100 °C.
- Conformité environnementale : produit indiqué comme conforme RoHS3 et non affecté par REACH, selon les informations disponibles à la date de publication.
- Construction robuste : boîtier aluminium, connecteurs acier inoxydable et contacts plaqués or.
Caractéristiques principales
- Référence : WM3PD-6-18-S
- Fonction : diviseur de puissance radiofréquence à 3 voies
- Plage de fréquences : 6 000 à 18 000 MHz
- Impédance nominale : 50 ohms
- Interface de connexion : SMA femelle
- Nombre de ports : 1 port commun et 3 ports de sortie
- Perte de retour du port S : 9,5 dB minimum, 15,4 dB typique
- Perte de retour des ports 1 à 2 : 12,0 dB minimum, 16,7 dB typique
- Perte d’insertion au-dessus de 4,78 dB : 0,3 dB typique, 1,0 dB maximum
- Isolation entre voies : 18 dB minimum, 23 dB typique
- Déséquilibre d’amplitude : ±0,3 dB typique, ±0,9 dB maximum
- Déséquilibre de phase : ±3,4° typique, ±12° maximum
- Puissance d’entrée en régime continu : 10 W maximum
- Puissance en combinaison : 0,167 W par port maximum
- Courant continu admissible : 0,200 A par port maximum
- Passage du courant continu : sur tous les ports
- Température de fonctionnement : -55 °C à +85 °C
- Température de stockage : -55 °C à +100 °C
- Humidité de fonctionnement : 10 à 90 %, sans condensation
- Environnement d’utilisation : usage intérieur uniquement
- Poids nominal : 57,0 g
- Matériau du boîtier : aluminium
- Finition du boîtier : peinture verte
- Matériau des connecteurs : acier inoxydable
- Matériau des contacts : cuivre au béryllium plaqué or
- Matériau des isolants : PTFE vierge
- Conformité RoHS : RoHS3 conforme
- Statut REACH : non affecté
- Code HTSUS : 8548.00.0000
- ECCN : EAR99
- Pays d’origine : États-Unis d’Amérique
Données de performance typiques
Les données typiques indiquées à +25 °C montrent une perte totale mesurée autour de 5,00 à 5,28 dB selon la fréquence et la voie mesurée. L’isolation typique varie selon les fréquences et les ports, avec des valeurs représentatives supérieures à 19 dB sur les points indiqués dans la fiche technique.
| Fréquence | Perte de retour port S | Perte totale S-1 | Perte totale S-2 | Isolation 1-2 | Isolation 1-3 |
|---|
| 6 000 MHz |
19,37 dB |
5,00 dB |
5,03 dB |
23,60 dB |
27,06 dB |
| 10 000 MHz |
21,19 dB |
5,09 dB |
5,06 dB |
23,70 dB |
32,33 dB |
| 14 000 MHz |
19,51 dB |
5,21 dB |
5,14 dB |
21,88 dB |
35,80 dB |
| 18 000 MHz |
21,39 dB |
5,28 dB |
5,07 dB |
21,32 dB |
29,73 dB |
Schéma électrique et intégration
Le schéma électrique simplifié indique un passage du courant continu sur tous les ports. Le port S et les ports de sortie sont signalés comme compatibles avec une liaison radiofréquence + courant continu. Le boîtier est relié à la masse.
La fiche technique précise que tous les ports de sortie doivent être terminés par une charge de 50 ohms avec un rapport d’onde stationnaire maximal de 1,2:1. Les spécifications électriques sont testées à +25 °C.
Applications typiques
La fiche technique fournie ne liste pas d’applications spécifiques. Au regard de sa fonction de diviseur de puissance 3 voies de 6 à 18 GHz, le WM3PD-6-18-S peut être sélectionné pour des architectures nécessitant une répartition de signal radiofréquence ou hyperfréquences sur plusieurs voies, dans le respect de ses limites de puissance, de température et d’adaptation.
- Distribution de signaux radiofréquence de 6 à 18 GHz vers plusieurs voies de mesure ou de traitement.
- Bancs d’essai radiofréquence et hyperfréquences nécessitant une répartition de puissance sur 3 sorties.
- Chaînes de mesure 50 ohms avec connectique SMA femelle.
- Montages nécessitant un passage du courant continu sur les ports, dans la limite de 0,200 A par port.
- Systèmes en environnement intérieur fonctionnant sur une plage étendue de température.
Pourquoi choisir le diviseur de puissance 3 voies - 6 à 18 GHz et connecteurs SMA femelles : WM3PD-6-18-S
Le WM3PD-6-18-S réunit une bande de fréquences de 6 à 18 GHz, une architecture 3 voies, une connectique SMA femelle et des caractéristiques radiofréquences adaptées aux systèmes de distribution de signal exigeants.
Son isolation de 18 dB minimum, son déséquilibre d’amplitude limité à ±0,9 dB maximum et son déséquilibre de phase limité à ±12° maximum permettent de l’intégrer dans des montages nécessitant une répartition stable du signal. Sa puissance d’entrée admissible de 10 W maximum en régime continu et sa plage de fonctionnement de -55 °C à +85 °C renforcent son intérêt pour les applications techniques en radiofréquence et hyperfréquences.
Avec ES France, vous bénéficiez d’un accompagnement technique pour valider la compatibilité du produit avec votre architecture, notamment en matière de bande passante, de connectique, de puissance admissible, de terminaison 50 ohms et de conditions d’intégration.
