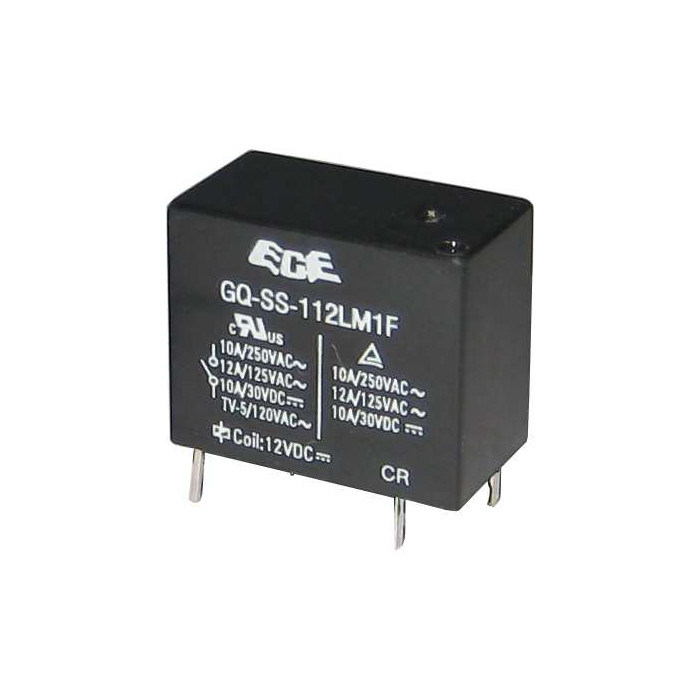

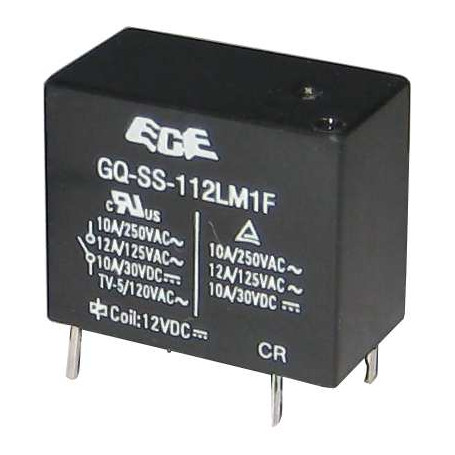

Relais miniature pour applications domestiques jusqu’à 20 A : Série ETR GQ | ECE

La série ETR GQ est une gamme de relais miniatures pour applications domestiques, conçue pour offrir une capacité de commutation jusqu’à 20 A selon les versions.

Cette série se distingue par sa faible consommation, sa tenue aux surtensions jusqu’à 10 000 V et sa plage de température de fonctionnement pouvant atteindre 105 °C. Elle est disponible avec différentes sensibilités de bobine, options d’isolation et configurations de conformité.

Avantages

• Format miniature adapté aux intégrations sur carte électronique.
• Capacité de commutation jusqu’à 20 A selon la version sélectionnée.
• Faible consommation de bobine, avec une version haute sensibilité à environ 0,20 W.
• Tenue aux surtensions jusqu’à 10 000 V entre bobine et contact.
• Température de fonctionnement jusqu’à 105 °C pour les versions compatibles.
• Isolation classe F disponible selon la configuration.
• Conformité RoHS et REACH.
• Options disponibles : soudage par refusion traversant, sans halogène, conformité IEC 60335-1 et version antidéflagrante IEC 60079-15 selon les modèles.

Caractéristiques principales

• Type de relais : relais miniature pour applications domestiques.
• Forme de contact : 1 forme A.
• Nombre de pôles : 1 pôle.
• Courant nominal porté : 10 A, 16 A ou 20 A selon la version.
• Résistance de contact : 100 mΩ maximum à 1 A, 6 VCC.
• Temps d’actionnement : 10 ms maximum.
• Temps de relâchement : 5 ms maximum.
• Rigidité diélectrique bobine / contact : 4000 VCA pendant 1 minute.
• Rigidité diélectrique entre contacts : 1000 VCA pendant 1 minute.
• Résistance d’isolement : 100 MΩ minimum à 500 VCC.
• Plage de température : -40 °C à +105 °C, ou -40 °C à +80 °C pour la version antidéflagrante.
• Durée de vie mécanique : 10⁷ opérations à vide.
• Poids : environ 5,3 g.

Applications typiques

• Applications domestiques nécessitant un relais miniature monté sur carte.
• Cartes électroniques de commande intégrant une commutation jusqu’à 20 A selon la version.
• Équipements nécessitant une faible consommation de bobine avec la version LM1.
• Applications nécessitant une tenue élevée aux surtensions entre bobine et contact.
• Intégrations nécessitant des conformités spécifiques comme RoHS, REACH, IEC 60335-1 ou IEC 60079-15 selon configuration.

Pourquoi choisir la série ETR GQ

La série ETR GQ permet de couvrir plusieurs besoins de commutation dans un même format de relais miniature, avec des variantes 10 A, 16 A et 20 A. Elle combine faible consommation, tenue aux surtensions élevée, température de fonctionnement étendue et options de conformité adaptées aux exigences des équipements domestiques et électroniques.

Grâce à ses différentes configurations de bobine, d’isolation et de courant nominal, cette série facilite le choix d’un relais adapté aux contraintes d’intégration, de consommation et de sécurité.
