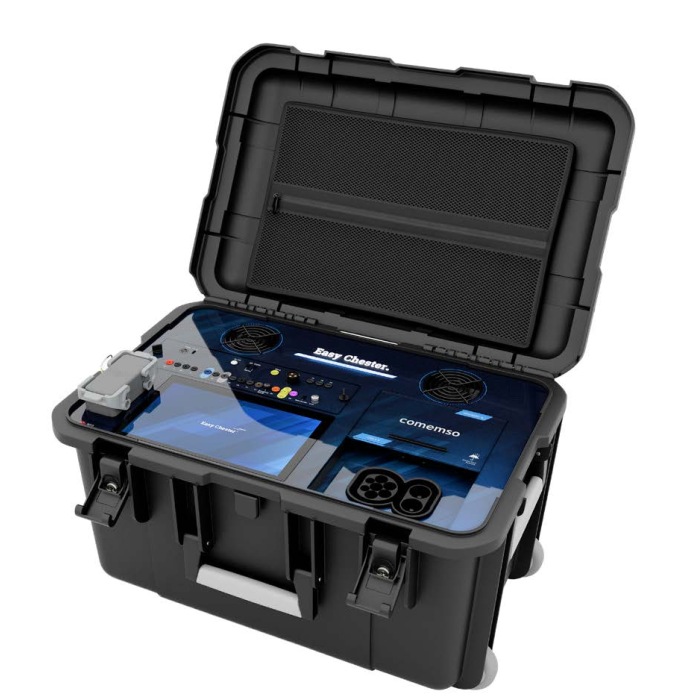

Le Easy Chester Ultimate est une valise portable pour test fonctionnel tout-en-un, conçue pour vérifier le fonctionnement et la sécurité des bornes de charge AC et DC après mise en service, maintenance, intervention de service ou réparation.
Elle permet de réaliser des tests de communication de charge AC et DC, des tests de charge DC, des simulations de défauts et des tests de sécurité électrique avec le même appareil dans une processus par étapes guidé !
L’appareil se configure selon la région et les standards de charge requis, avec une interface tactile sur un grand écran couleur, et des rapports de test exportables et sécurisés.
Avantages
- Solution tout-en-un : test DC intégré, test AC par activation logicielle en option et tests de sécurité électrique par activation logicielle en option.

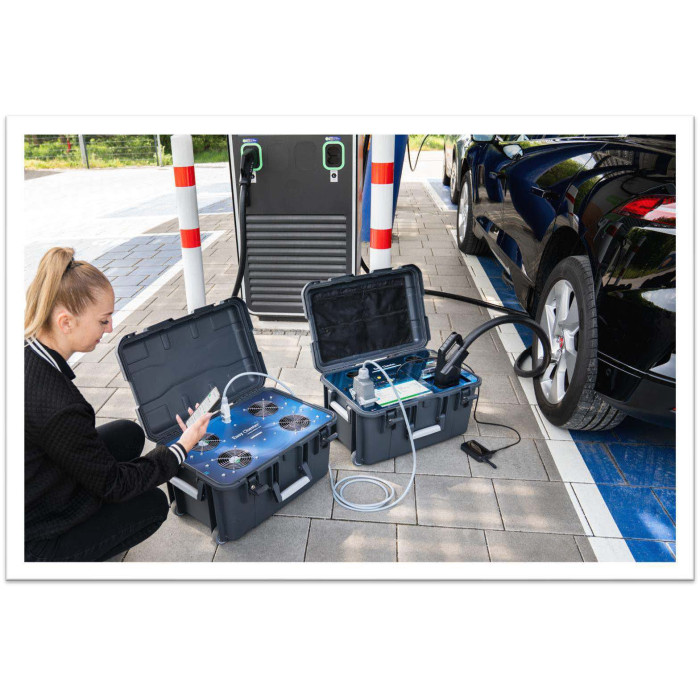

- Utilisation terrain simplifiée : valise portable adaptée aux opérations de mise en service, de maintenance et de contrôle sur site.

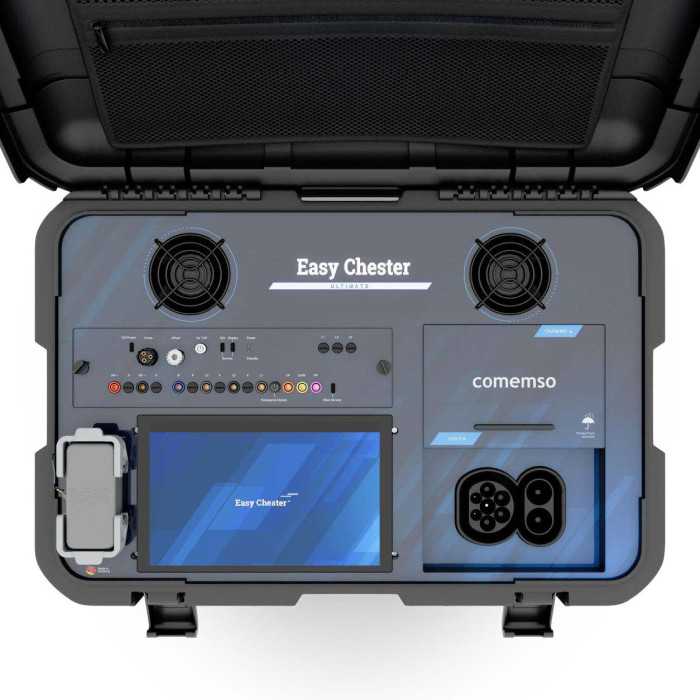

- Parcours de test guidé : grand écran tactile couleur de 10,1 pouces avec affichage des étapes, témoin lumineux dynamique et avertisseur sonore.
- Autodiagnostic au démarrage : contrôle automatique de la valise à chaque mise sous tension.
- Alimentation simplifiée : fonctionnement via USB-C, adaptateur voiture USB-C 12 V ou batterie externe USB-C de plus de 100 W.
- Maintenance connectée : mises à jour FOTA et support en ligne à distance avec le pack de maintenance firmware.
- Simulation batterie 400 V et 800 V (option) : émulation de la batterie de véhicule électrique avec environ 330 V et 660 V selon la technologie de charge.

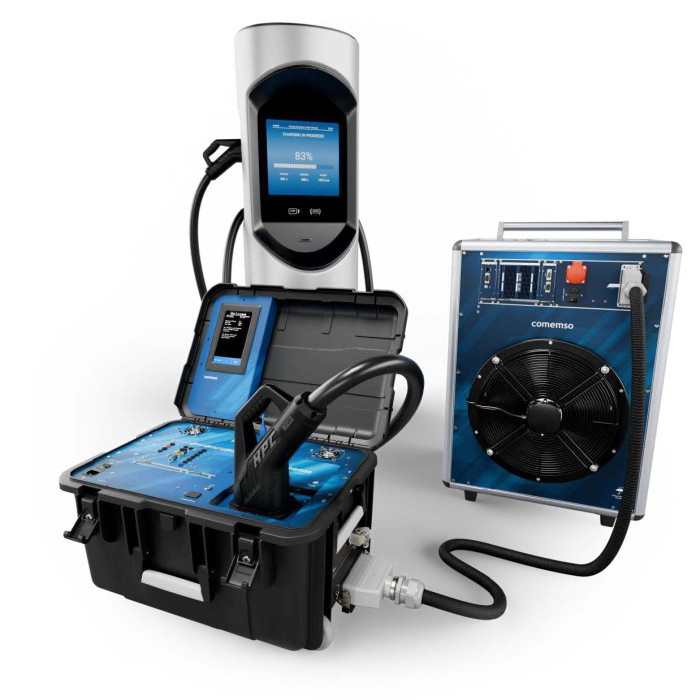

- Extension de puissance en option : connexion possible à une charge résistive externe de 30 kW, avec possibilité de cascade de deux charges pour atteindre 60 kW.
- Rapports de test détaillés : résultat réussi ou échoué, étapes de communication, mesures de tension et de courant, puissance maximale de la borne et résultats des tests de sécurité.
Caractéristiques principales
- Application : valise portable pour tests mobiles de bornes de charge.

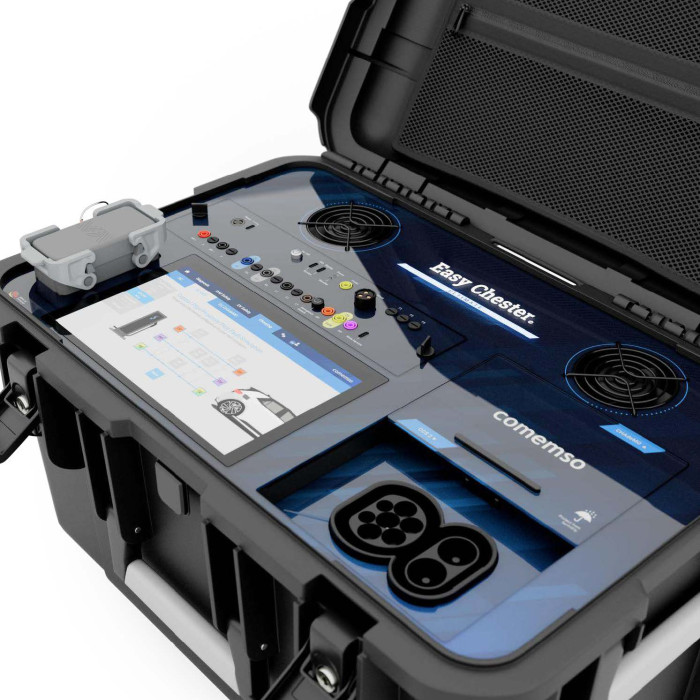

- Écran : écran tactile 10,1 pouces avec interface utilisateur Ultimate.
- Stockage : 128 Go.
- Standards de charge pris en charge : AC, CCS 1, CCS 2, CHAdeMO jusqu'à la version 2.0 et NACS selon configuration.
- Normes et protocoles indiqués : DIN 70121, ISO 15118 en option, IEC 61851-1, SAE J3400 et SAE J1772 selon le standard de charge et la configuration.
- Entrées disponibles : jusqu'à 2 entrées parmi CCS 1, CCS 2, NACS et CHAdeMO.
- Détection automatique : détection automatique de la procédure de charge selon la prise utilisée.
- Technologie de charge DC : technologie 400 V et 800 V avec émulation de batterie de véhicule électrique à environ 330 V et 660 V.
- Charge standard : jusqu'à environ 2 kW, 6 A, pendant 30 secondes.
- Extension de durée en option : jusqu'à 60 minutes avec Long Duration Unit.
- Extension de puissance en option : jusqu'à 30 kW / 90 A pendant 4 heures avec une charge DC externe, ou jusqu'à 60 kW / 180 A pendant 4 heures avec deux charges DC.
- Mesure de tension : 0 à 1 000 V avec résolution de ±1 V.
- Mesure de courant : 0 à 10 A avec résolution de ±0,1 A ; jusqu'à 200 A avec charge DC externe.
- Précision de mesure : tension ±(1 V + 0,5 % de la valeur mesurée), courant ±0,5 A.
- Consommation : maximum 100 W.
- Protection : IP66 valise fermée, IP43 valise ouverte, selon IEC 60529.
- Classe de protection électrique : classe II.
- Température de fonctionnement : -15 à +40 °C.
- Dimensions : 60 x 33 x 40 cm.
- Poids : 18,6 kg.
- Sécurité intégrée : verrouillage automatique de la prise de charge au-dessus de 50 V pour DC CCS, NACS et CHAdeMO, bouton de déverrouillage d'urgence et surveillance fonctionnelle des modules internes.
- Autotest : autotest automatique à chaque mise sous tension.
- Fonctions terrain : gestion thermique améliorée, GPS, signal sonore, indicateur lumineux dynamique, diagnostic, autotest automatique et rangement d'accessoires dans le couvercle.
Spécifications techniques – Easy Chester Ultimate :
|
Caractéristique
|
Valeur
|
|
Produit
|
Easy Chester Ultimate
|
|
Fonction
|
Valise portable de test fonctionnel tout-en-un pour bornes de charge AC et DC
|
|
Écran
|
Écran tactile 10,1 pouces
|
|
Stockage
|
128 Go
|
|
Standards de charge
|
AC, CCS 1, CCS 2, CHAdeMO jusqu'à version 2.0, NACS selon configuration
|
|
Nombre d'entrées
|
Jusqu'à 2 entrées : CCS 1, CCS 2, NACS ou CHAdeMO
|
|
Protocoles et normes indiqués
|
DIN 70121, ISO 15118 en option, IEC 61851-1, SAE J3400, SAE J1772
|
|
Capacité de charge DC standard
|
2 kW / 6 A jusqu'à 30 secondes
|
|
Capacité de charge DC avec option
|
2 kW / 6 A jusqu'à 60 minutes avec Long Duration Unit ; 30 kW / 90 A jusqu'à 4 heures avec charge DC ; 60 kW / 180 A jusqu'à 4 heures avec deux charges DC
|
|
Technologie de charge DC
|
400 V et 800 V avec émulation de batterie à environ 330 V et 660 V
|
|
Plage de mesure de tension
|
0 à 1 000 V, résolution ±1 V
|
|
Plage de mesure de courant
|
0 à 10 A, résolution ±0,1 A ; 0 à 200 A avec charge DC externe
|
|
Précision tension
|
±(1 V + 0,5 % de la valeur mesurée)
|
|
Précision courant
|
±0,5 A
|
|
Alimentation
|
USB-C, adaptateur voiture USB-C 12 V ou batterie externe USB-C de plus de 100 W
|
|
Consommation
|
Maximum 100 W
|
|
Indice de protection
|
IP66 valise fermée, IP43 valise ouverte
|
|
Classe de protection électrique
|
Classe II
|
|
Température de fonctionnement
|
-15 à +40 °C
|
|
Dimensions
|
60 x 33 x 40 cm
|
|
Poids
|
18,6 kg
|
Fonctions de test et de validation :
|
Fonction
|
Détail
|
|
Défauts de communication AC/DC CCS et NACS
|

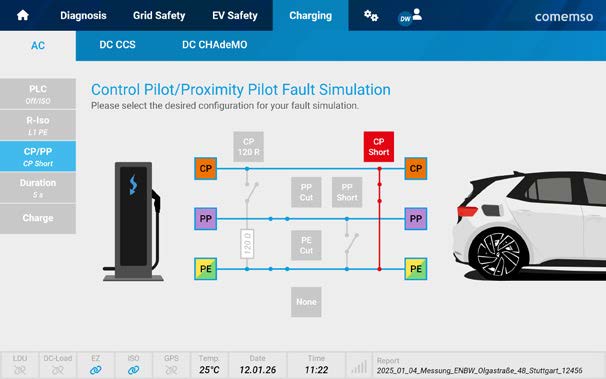

Court-circuit CP, court-circuit PP, coupure PP, coupure PE ; vérification de l'arrêt de charge par la borne, temps de coupure non validé
|
|
Défauts de communication CHAdeMO
|
Coupure CAN High, CAN Low et CS2 ; vérification de l'arrêt de charge par la borne, temps de coupure non validé
|
|
Défaut d'isolement DC en option
|
Simulation entre DC+ et PE ou DC- et PE avec valeurs disponibles : 780 kΩ, 690 kΩ, 600 kΩ, 500 kΩ, 475 kΩ, 400 kΩ, 300 kΩ, 200 kΩ, 95 kΩ, 50 kΩ et 47 kΩ
|
|
Défaut d'isolement AC en option
|
Test des phases L1, L2 et L3 vers PE avec 2,5 kΩ ; défaut simulé après 5 secondes dans la boucle de charge
|
|
Tests de sécurité côté véhicule électrique en option
|
Résistance d'isolement, résistance du conducteur de protection, courant de défaut, tension résiduelle, rotation de phase pour chargeur AC
|
|
Tests de sécurité côté réseau en option
|
Résistance d'isolement, résistance du conducteur de protection, courant de défaut, impédance de boucle, rotation de phase
|
|
Test de résistance d'isolement
|
Essai possible à 250 V, 500 V, 750 V ou 1 000 V selon le cas de test
|
|
Test de résistance du conducteur de protection
|
Essai à 300 mA ou 25 A
|
|
Test de courant de défaut
|
Sélection possible à 6 mA, 30 mA, 100 mA ou 300 mA
|
|
Test de tension résiduelle
|
Test réussi si la tension descend sous 30 V efficace en AC ou 60 V en DC en moins d'une seconde
|
|
Impédance de boucle
|
Injection brève d'un courant de test défini entre conducteur de phase et conducteur de protection ou neutre, puis calcul de l'impédance
|
Options et extensions disponibles :
|
Option ou extension
|
Fonction
|
|
ISO 15118 AC et DC
|
ISO15118-2,-3 en option (activation logicielle)
|
|
NACS
|
NACS DC selon SAE J3400 proposé en option (à définir à la commande)
|
|
CHAdeMO
|
CHAdeMO DC proposé en option (à définir à la commande)
|
|
800V
|
Simule un véhicule électrique en technologie de batterie 800V (émulation avec env. 660V)
|
|
Test AC
|
IEC 61851-1, SAE J1772, SAE J3400 et ISO 15118-2,-3
|
|
Simulation de défauts
|
Simulation de défauts de communication et de défauts d'isolement selon les options disponibles
|
|
Tests de sécurité électrique (VDE)
|
Option ComISO pour :
Tests de sécurité électrique côté VE :
- résistance d'isolement (R ISO)
- résistance de terre de protection (RPE)
- courant de fuite (tRCD)
- tension résiduelle (UOFF)
- ordre des phases pour borne de recharge AC
Tests de sécurité électrique côté réseau (grid) :
- résistance d'isolement (R ISO)
- résistance de terre de protection (RPE)
- courant de fuite (tRCD)
- Impédance de boucle (ZS)
- tension résiduelle (UOFF)
- ordre des phases
|
|
Long Duration Unit
|
Extension de durée jusqu'à 60 minutes à 2 kW / 6 A
|
|
Charge DC externe
|
Extension de puissance jusqu'à 30 kW / 90 A pendant 4 heures
|
|
Deux charges DC externes
|
Extension de puissance jusqu'à 60 kW / 180 A pendant 4 heures
|
|
Calibration ISO17025
|
Calibration de l’appareil suivant ISO17025
|
|
Support technique à distance
|
Mises à jour et support technique à distance et prise en charge des évolutions logicielles sous contrat de maintenance logicielle
|
Applications typiques
- Mise en service de bornes de charge avec vérification fonctionnelle et sécurité électrique.
- Maintenance et contrôle périodique des infrastructures de charge pour véhicules électriques.
- Diagnostic après intervention ou réparation sur une borne de charge AC ou DC.
- Test de communication de charge selon les standards configurés.
- Simulation de défauts pour vérifier la réaction de la borne de charge.
- Contrôle des fonctions de sécurité côté véhicule électrique ou côté réseau, selon les options choisies.
- Essais prolongés ou essais de puissance avec Long Duration Unit ou charge DC résistive 30 kW en option.
- Génération de rapports de test pour documenter les résultats, les mesures et les étapes de communication.
Pourquoi choisir Testeur fonctionnel tout-en-un pour bornes de charge AC/DC : Easy Chester Ultimate
Le Easy Chester Ultimate est adapté aux équipes qui doivent contrôler des bornes de charge sur le terrain avec une valise portable, configurable et guidée.
Son intérêt réside dans la combinaison des tests AC/DC, de la simulation de défauts, des tests de sécurité électrique et de la production de rapports détaillés dans une seule solution.
Sa conception en valise transportable, son alimentation USB-C, son écran tactile de 10,1 pouces, son autotest automatique et ses possibilités d’extension avec Long Duration Unit ou charge DC résistive 30 kW permettent de l’adapter à différents scénarios de contrôle, de maintenance et de validation des bornes de charge.
ES France accompagne les utilisateurs dans le choix de la configuration, la définition des standards à intégrer, l’analyse des besoins de test AC/DC et la qualification de la solution selon les contraintes du projet.
