Description

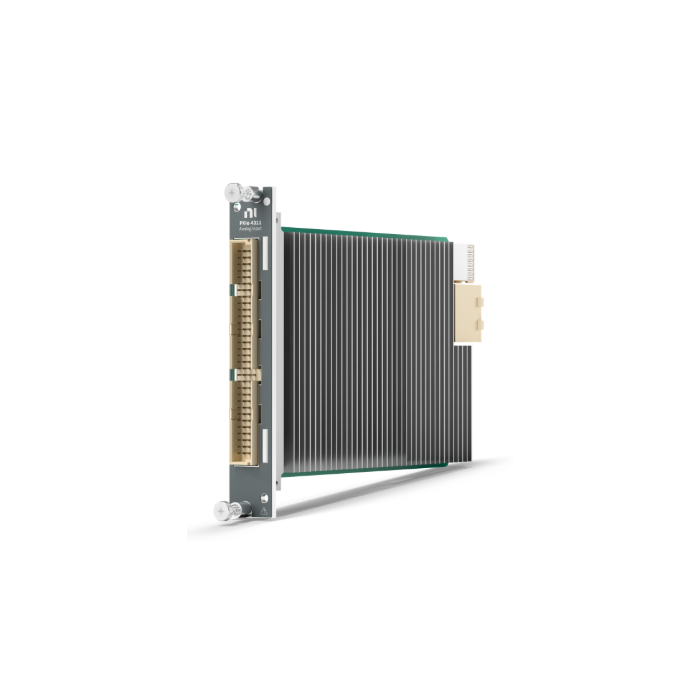

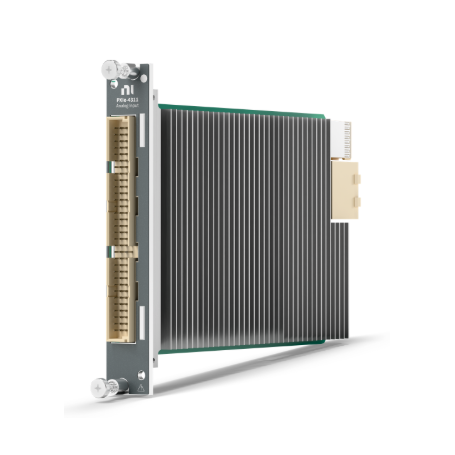

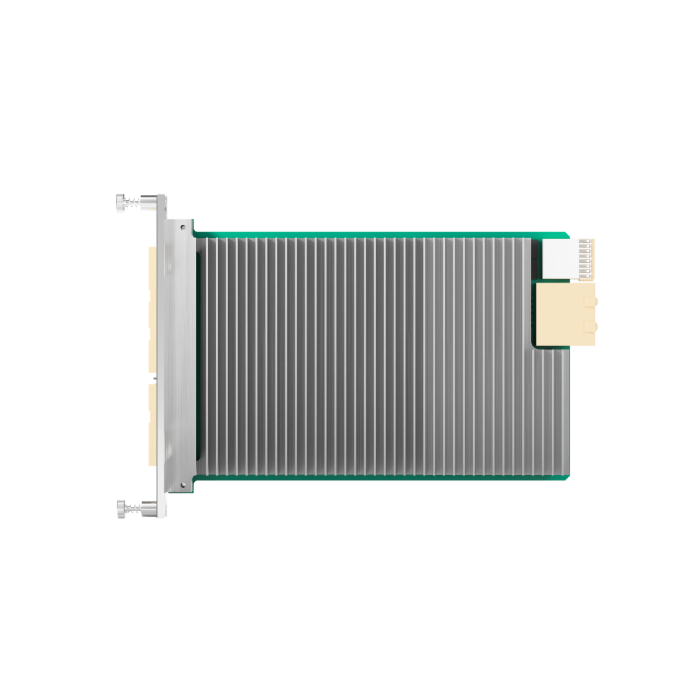

Le PXIe-4311, référence 789864-01, est un module d’acquisition PXI Express conçu pour la validation des performances de puissance dans les systèmes électroniques et les semi-conducteurs.
Ce module 1 emplacement offre 32 voies d’entrée analogique simultanées avec une vitesse d’échantillonnage pouvant atteindre 4 Méch./s par voie. Il permet de capturer des transitoires rapides sur plusieurs lignes d’alimentation, ce qui le rend adapté aux essais de puissance haute densité et haute vitesse.
Le PXIe-4311 s’intègre dans l’écosystème logiciel NI avec NI-DAQmx, FlexLogger et l’utilitaire de configuration matérielle NI. Il prend également en charge des calculs de puissance virtuels embarqués afin de simplifier l’analyse des mesures de puissance.
Avantages
- 32 voies analogiques simultanées pour mesurer plusieurs lignes d’alimentation en parallèle.
- Échantillonnage jusqu’à 4 Méch./s par voie pour capturer les variations rapides et les transitoires.
- Architecture PXI haute densité adaptée aux bancs de validation évolutifs.
- Plages d’entrée flexibles de ±150 mV à 25 V pour répondre à différents besoins de mesure de puissance.
- Résolution de 16 à 22 bits selon la configuration de mesure.
- Bande passante de 800 kHz pour les mesures analogiques rapides.
- Calculs de puissance virtuels embarqués pour réduire le post-traitement et simplifier les flux de travail.
- Compatibilité avec les accessoires du PXIe-4309 pour faciliter l’intégration dans des configurations existantes.
Caractéristiques principales
- Référence : 789864-01
- Modèle : PXIe-4311
- Format : module PXI Express 1 emplacement
- Nombre de voies : 32 entrées analogiques simultanées
- Vitesse maximale d’échantillonnage : jusqu’à 4 Méch./s par voie
- Résolution : de 16 à 22 bits selon la vitesse d’échantillonnage et la plage d’entrée
- Plages d’entrée : ±150 mV à 25 V
- Bande passante : 800 kHz
- Logiciels compatibles : NI-DAQmx, FlexLogger, Hardware Configuration Utility
- Fonctions intégrées : calculs de puissance virtuels et traitement embarqué
- Simulation logicielle : prise en charge de la simulation du PXIe-4311 dans NI MAX pour le développement logiciel et l’intégration système en amont
Applications typiques
- Validation de puissance de systèmes électroniques haute performance.
- Mesure de lignes d’alimentation sur cartes électroniques, cartes d’évaluation ou cartes de charge.
- Capture de transitoires rapides sur plusieurs voies simultanées.
- Validation de processeurs, processeurs graphiques et SoC.
- Essais de consommation électrique sur systèmes avancés.
- Analyse de puissance avec acquisition synchronisée et calculs intégrés.
- Développement de bancs de test PXI pour la validation, la mise au point et l’automatisation.
Pourquoi choisir le 789864-01 : PXIe-4311 Module d’acquisition PXI 32 voies pour validation de puissance
Le PXIe-4311 est adapté aux essais nécessitant une forte densité de voies, une acquisition simultanée et une capture rapide des transitoires. Avec ses 32 voies analogiques simultanées et son échantillonnage jusqu’à 4 Méch./s par voie, il répond aux besoins de validation de puissance sur des systèmes électroniques complexes.
Son intégration avec NI-DAQmx, FlexLogger et les outils de configuration NI permet de passer plus facilement de la mise au point interactive à une solution de test structurée. Les calculs de puissance virtuels embarqués contribuent à réduire le temps de traitement après acquisition et à simplifier l’exploitation des mesures.
ES France accompagne les équipes techniques dans le choix de la configuration PXI, des modules complémentaires, de la connectique et de l’environnement logiciel les plus adaptés aux contraintes de mesure, de synchronisation et d’automatisation.
