Description

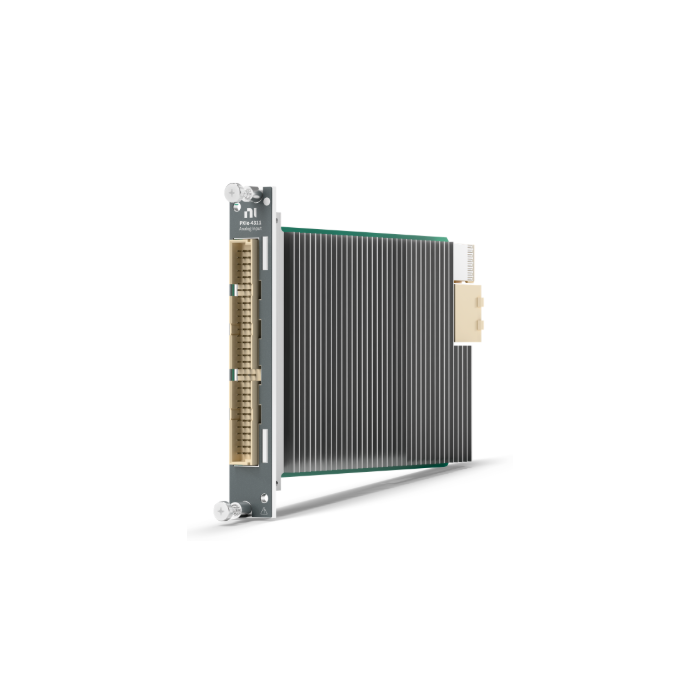

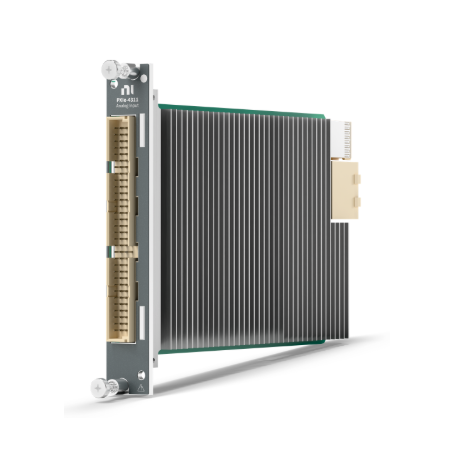

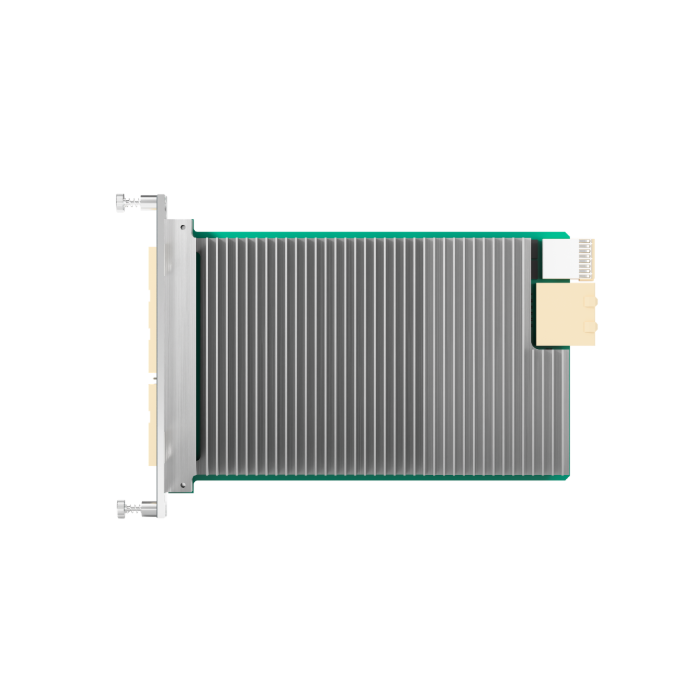

Le 784471-01 PXIe-4309 est un module d’acquisition PXI Express conçu pour les mesures de faible niveau dans les applications de validation de puissance.
Ce module est adapté à la mesure de consommation sur plusieurs lignes d’alimentation, notamment à partir de mesures de tension et de mesures différentielles aux bornes de résistances de mesure. Il permet d’obtenir des mesures répétables grâce à des fonctions proches d’un multimètre numérique, comme le filtrage, le moyennage, l’auto-zéro et le découpage.
Avec jusqu’à 32 voies différentielles dans un seul emplacement PXI, le PXIe-4309 combine haute précision, densité de voies et évolutivité pour les bancs de validation de puissance.
Avantages
- Mesures basse tension haute précision adaptées aux essais de validation de puissance.
- Résolution flexible de 18 à 28 bits selon la vitesse d’échantillonnage.
- Jusqu’à 32 voies différentielles dans un module PXI Express 1 emplacement.
- Jusqu’à 8 voies analogiques différentielles simultanées avec une vitesse d’échantillonnage jusqu’à 2 Méch./s par voie.
- Multiplexeur intégré optionnel permettant de connecter chaque convertisseur analogique-numérique à plusieurs voies d’entrée.
- Fonctions de conditionnement intégrées : filtrage, moyennage, auto-zéro et découpage.
- Rejet de mode commun élevé pour améliorer la précision des mesures.
- Connectique flexible avec borniers à vis en face avant et options de câblage.
Caractéristiques principales
- Référence : 784471-01
- Modèle : PXIe-4309
- Type : module d’acquisition PXI Express
- Format : 1 emplacement PXI Express
- Nombre de voies : jusqu’à 32 voies différentielles
- Convertisseurs : 8 convertisseurs analogiques-numériques isolés à échantillonnage simultané
- Vitesse maximale d’échantillonnage : jusqu’à 2 Méch./s par voie
- Résolution : 18 bits à 2 Méch./s par voie et 28 bits à 2 éch./s par voie
- Plages d’entrée : ±15 V, ±10 V, ±1 V et ±0,1 V
- Rejet de mode commun : supérieur à 120 dBc à 100 Hz
- Fonctions intégrées : filtrage, moyennage, auto-zéro et découpage
- Plateforme : PXI Express avec synchronisation entre instruments et architecture modulaire évolutive
Applications typiques
- Validation de puissance de composants et systèmes électroniques.
- Mesure de consommation sur lignes d’alimentation.
- Mesures différentielles aux bornes de résistances de mesure pour le calcul du courant.
- Validation de processeurs, processeurs graphiques, processeurs dédiés à l’intelligence artificielle, microcontrôleurs haut de gamme, FPGA et SoC.
- Essais de budget de puissance et analyse de consommation.
- Mise au point et validation de cartes électroniques, cartes d’évaluation ou cartes de charge.
- Bancs de test PXI évolutifs nécessitant précision, synchronisation et densité de voies.
Pourquoi choisir 784471-01 : PXIe-4309 Module d’acquisition PXI haute précision pour validation de puissance
Le 784471-01 PXIe-4309 est particulièrement adapté aux essais où la précision de mesure et la densité de voies sont essentielles. Sa résolution pouvant atteindre 28 bits, ses fonctions de conditionnement intégrées et ses plages d’entrée adaptées aux faibles niveaux de tension en font une solution pertinente pour la validation de puissance sur systèmes électroniques complexes.
Son architecture PXI Express permet d’intégrer le module dans des bancs de test modulaires et évolutifs, avec synchronisation entre instruments et possibilité d’extension selon les besoins du projet.
ES France accompagne les équipes techniques dans le choix du module PXI, du châssis, des accessoires de connectique et de l’environnement logiciel adaptés aux contraintes de mesure, de précision et d’automatisation.
