Multiplexeur RFID UHF 4 ports à faible perte d’insertion : AdvanMux-4 | KEONN

Le AdvanMux-4 est un multiplexeur RFID UHF 4 ports conçu pour multiplier par quatre le nombre d’antennes pouvant être connectées à chaque port d’un lecteur RFID.

Il est compatible avec la plupart des lecteurs RFID du marché, notamment les lecteurs Keonn, Impinj, Zebra, Alien, ThingMagic et d’autres modèles compatibles.

Le AdvanMux-4 se connecte au port d’entrées/sorties du lecteur RFID et se contrôle par l’envoi de commandes simples au lecteur. Cette architecture facilite la sélection des ports, la synchronisation avec le lecteur et l’intégration dans des systèmes RFID comprenant plusieurs antennes.

Avantages

• Extension du nombre d’antennes RFID connectées à un lecteur
• Réduction du coût des applications RFID utilisant de nombreuses antennes
• Connexion rapide et simple
• Compatibilité avec la plupart des lecteurs RFID
• Sélection simple des ports par commandes envoyées au lecteur
• Contrôle de plusieurs multiplexeurs par interconnexion avec des câbles Ethernet standard
• Faible perte d’insertion, typiquement 0,7 dB
• Protection contre les décharges électrostatiques sur les ports RF et les ports de données

Caractéristiques principales

• Type de produit : multiplexeur RFID UHF 4 ports
• Fréquence de fonctionnement : 860 MHz à 950 MHz
• Nombre de ports : 4
• Perte d’insertion : < 0,9 dB, typiquement 0,7 dB
• Isolation : > 35 dB
• Perte de retour : > 25 dB
• Puissance d’entrée maximale : 33 dBm
• Temps de commutation : < 15 µs
• Connecteurs RF : 1 entrée et 4 sorties SMA femelles 50 ohms
• Connecteurs de contrôle et d’alimentation : 2 connecteurs RJ45 entrée/sortie
• Alimentation : de 5 V DC à 48 V DC via connecteur RJ45 IN, broche 4 et/ou broche 5
• Consommation de courant : < 12 mA
• Entrées numériques : 0 V / 5 V TTL / 3 V TTL ou collecteur ouvert
• Connexion aux lecteurs AdvanReader-60, AdvanReader-70, AdvanReader-150 et AdvanReader-160 : câble Ethernet conventionnel uniquement
• Connexion aux lecteurs Impinj R220, R420 et ThingMagic Mercury 6 : adaptateur de câble et câble Ethernet conventionnel
• Connexion à d’autres lecteurs : compatibilité avec la plupart des lecteurs via carte de connexion AdvanGPIO, selon modèle
• Interconnexion entre multiplexeurs : câbles Ethernet UTP 8 fils standard
• Protection ESD ports RF : > 2 kV
• Protection ESD ports de données : > 8 kV

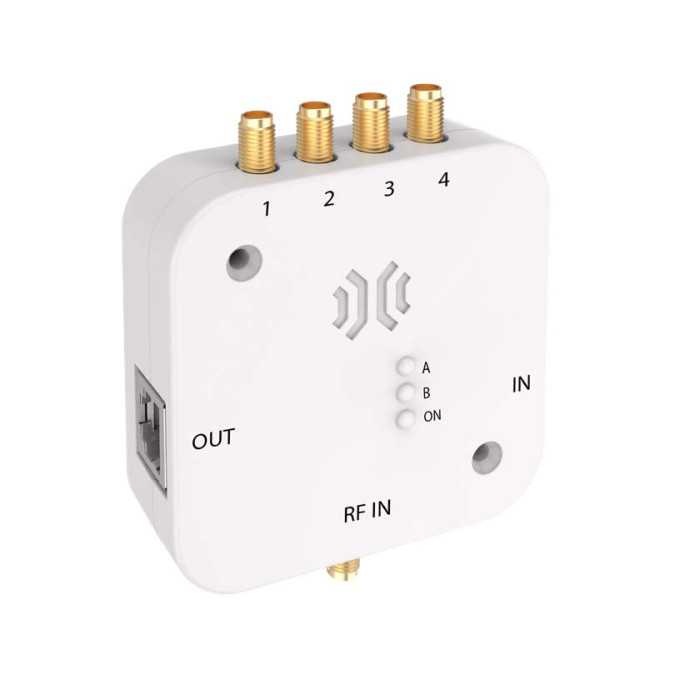

• Dimensions avec boîtier : 73 x 73 x 23 mm

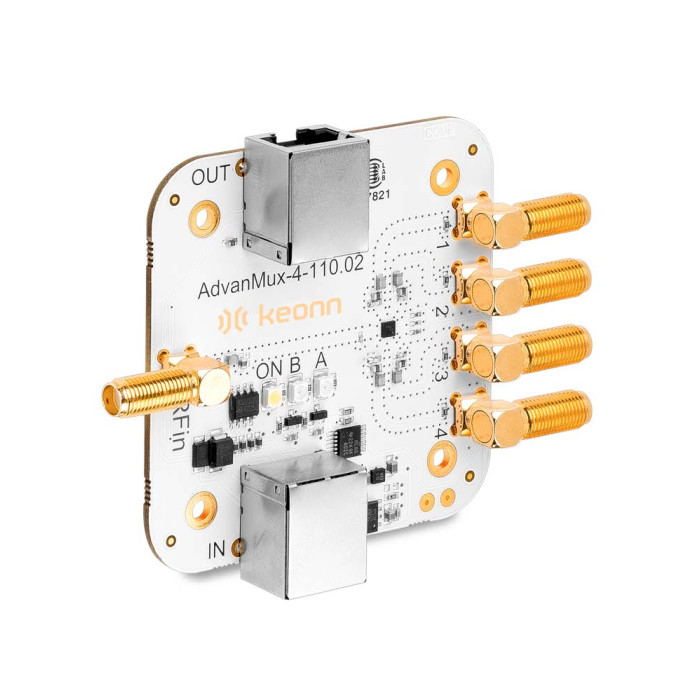

• Dimensions sans boîtier : 72 x 92 x 17 mm
• Poids avec boîtier : 80 g
• Poids sans boîtier : 45 g
• Température de fonctionnement : de -30 °C à +55 °C
• Température de stockage : de -40 °C à +85 °C
• Conformité : RoHS et CEM

Applications typiques

• Systèmes radiofréquences nécessitant plus de 4 antennes
• Systèmes RFID en général
• Étagères intelligentes
• Armoires intelligentes
• Surfaces intelligentes
• Portiques RFID
• Installations RFID multi-antennes

Pourquoi choisir l’AdvanMux-4

Le AdvanMux-4 est une solution adaptée aux installations RFID nécessitant l’utilisation de plusieurs antennes avec un nombre limité de ports lecteur. Il permet d’augmenter la couverture d’un système RFID tout en limitant le nombre de lecteurs nécessaires.

Sa faible perte d’insertion, son temps de commutation inférieur à 15 µs, sa compatibilité avec de nombreux lecteurs RFID et son interconnexion possible avec d’autres multiplexeurs en font un composant pertinent pour les architectures RFID multi-antennes.

Table de sélection des sorties RF
