Description

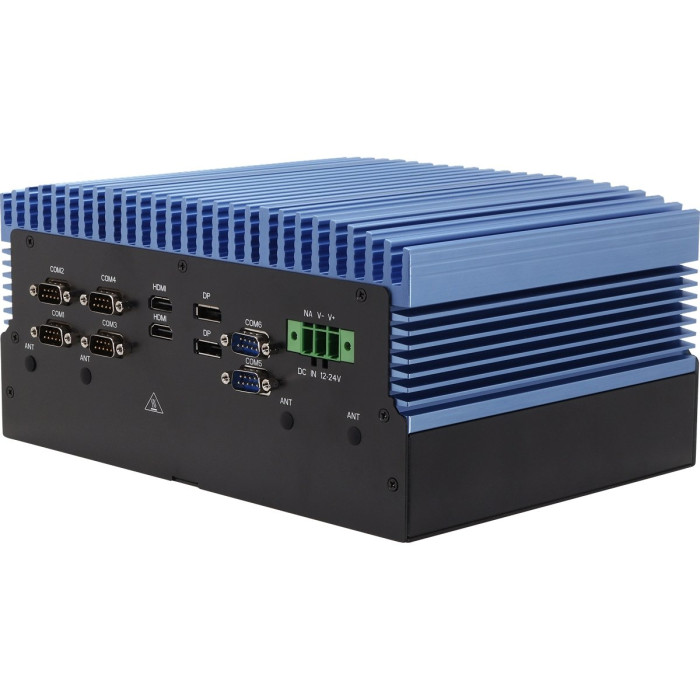

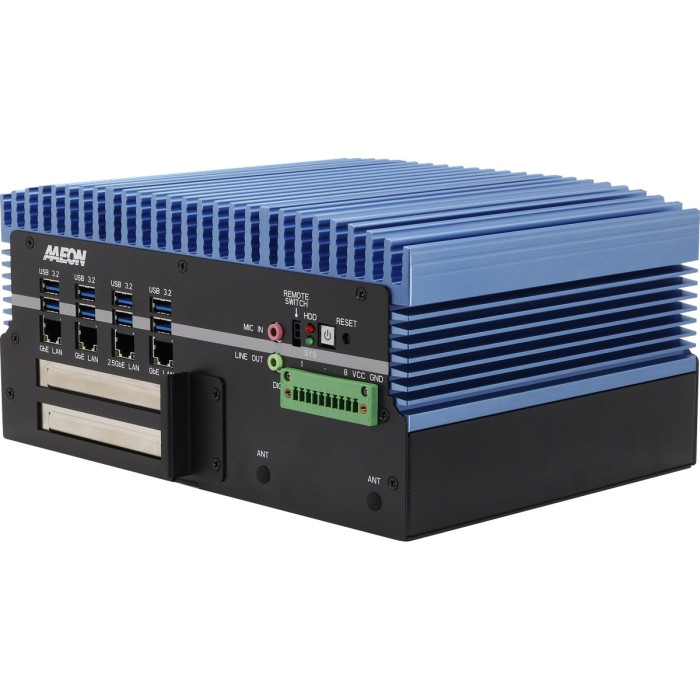

Le BOXER-6839-RPL est un PC industriel fanless extensible conçu pour les applications embarquées nécessitant une forte capacité de calcul, une connectique étendue et une intégration robuste en environnement industriel.
Il prend en charge des processeurs Intel Core de 12e, 13e et 14e génération au format LGA 1700 et s’appuie sur le chipset Intel Q670E. Sa conception permet l’intégration de cartes d’extension selon deux variantes : PCIe x4 + PCIe x1 ou PCIe x4 + PCI.
Le BOXER-6839-RPL est adapté aux systèmes industriels nécessitant de nombreuses interfaces d’entrée/sortie, plusieurs affichages simultanés, du stockage interne et une capacité d’extension matérielle.
Avantages
- Architecture fanless pour limiter les pièces mécaniques en mouvement et faciliter l’intégration en environnement industriel
- Compatibilité avec processeurs Intel Core 12e, 13e et 14e génération pour répondre à différents besoins de performance
- Deux emplacements d’extension selon la version : PCIe x4 + PCIe x1 ou PCIe x4 + PCI
- Gestion de quatre affichages simultanés grâce à deux sorties HDMI et deux sorties DisplayPort
- Connectique industrielle complète avec 8 ports USB 3.2, 6 ports RS-232/422/485 et 8 entrées/sorties numériques
- Stockage flexible avec deux baies SATA 2,5 pouces et un emplacement M.2 pour stockage NVMe
- Fonctionnement de -20 °C à 50 °C avec mémoire et stockage à température étendue
Caractéristiques principales
- Processeurs pris en charge : Intel Core 12e, 13e et 14e génération, format LGA 1700
- Chipset : Intel Q670E
- Mémoire : 2 emplacements DDR5 4800 SODIMM, jusqu’à 64 Go
- Affichage : 2 sorties HDMI et 2 sorties DisplayPort
- Réseau : 1 port 2,5 GbE et 3 ports GbE
- USB : 8 ports USB 3.2 Gen 2 type A
- Ports série : 6 ports RS-232/422/485 sur connecteurs DB-9
- Entrées/sorties numériques : 8 bits via bornier 10 broches
- Stockage : 2 baies SATA 2,5 pouces et 1 emplacement M.2 2280 M-Key PCIe Gen 4 x4 pour stockage NVMe
- Extensions M.2 : 1 emplacement M.2 2230 E-Key pour Wi-Fi et 1 emplacement M.2 3052 B-Key avec Nano SIM pour LTE/5G
- Alimentation : entrée 12 à 24 Vcc via bornier 3 broches avec circuit de protection
- Montage : fixation murale
- Dimensions : 264 x 186 x 122 mm, sans équerres de fixation
- Température de fonctionnement : -20 °C à 50 °C avec flux d’air de 0,7 m/s
- Certifications : CE/FCC classe A
Applications typiques
- Automatisation industrielle
- Contrôle de machines
- Supervision industrielle
- Systèmes embarqués avec cartes d’extension
- Vision industrielle nécessitant plusieurs affichages
- Passerelles industrielles avec connectique réseau étendue
- Acquisition et pilotage via interfaces série et entrées/sorties numériques
Pourquoi choisir le BOXER-6839-RPL
Le BOXER-6839-RPL combine une plateforme Intel Core récente, une conception fanless, de nombreuses interfaces industrielles et des possibilités d’extension adaptées aux contraintes des systèmes embarqués.
Il constitue une solution pertinente pour les intégrateurs qui recherchent un PC industriel robuste, évolutif et riche en connectique, capable de prendre en charge plusieurs générations de processeurs Intel Core et différentes cartes d’extension selon les besoins du projet.
