Description

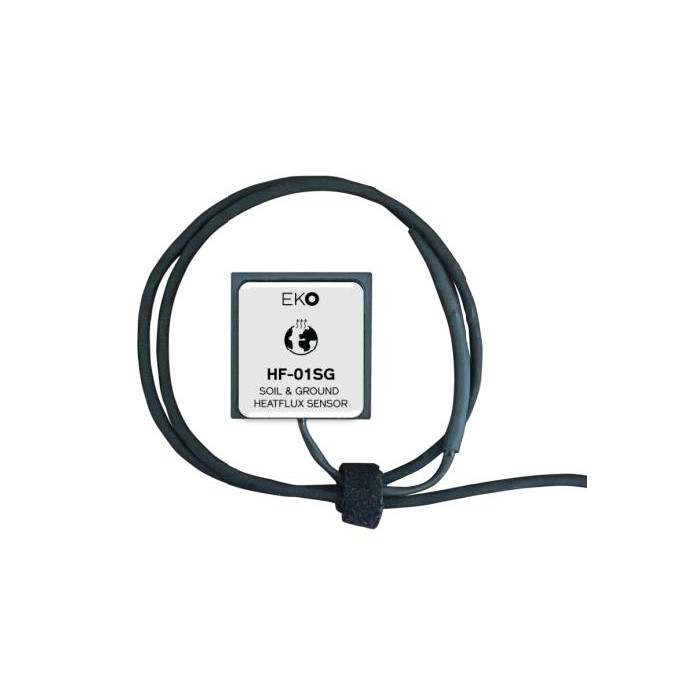

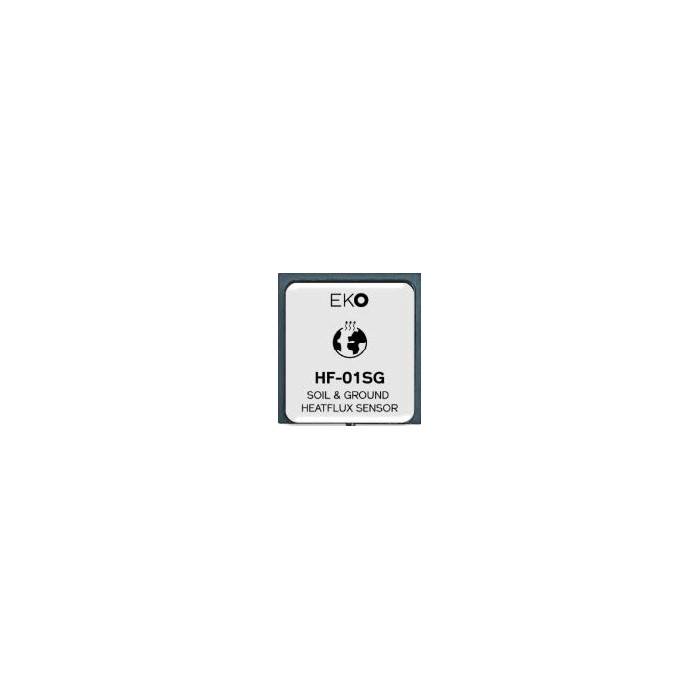

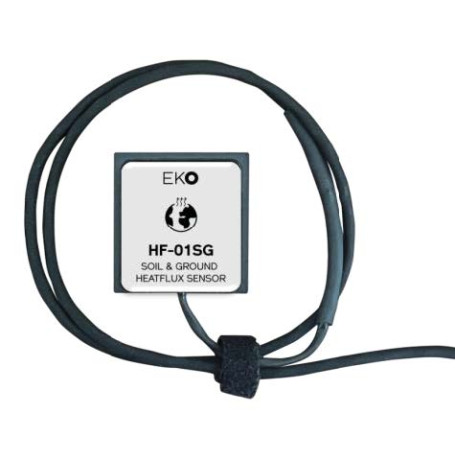

Le HF-01SG est un capteur de flux thermique de type plaque, développé spécifiquement pour les mesures de flux thermique dans les sols et terrains.
Il est destiné aux applications de recherche et de pilotage liées à la gestion thermique des sols. Sa conception compacte et fine facilite son installation sous la surface du sol, tout en limitant la perturbation de la zone mesurée.
Fabriqué conformément aux normes ASTM C1046 et ISO 9869, le HF-01SG contribue à une répartition homogène du flux thermique pour une mesure fiable.
Avantages
- Conception dédiée aux sols et terrains pour mesurer le flux thermique entrant ou sortant du sol
- Format compact et fin limitant la perturbation du sol lors de l’installation
- Installation possible sous la surface du sol à différentes profondeurs selon les besoins de mesure
- Temps de réponse rapide inférieur à 2 s
- Haute sensibilité, adaptée aux faibles flux thermiques
- Protection IP67 pour les applications en environnement contraignant
- Capteur durable et polyvalent pour les études de terrain, le suivi agricole et la recherche environnementale
- Repère de localisation inclus afin de retrouver le capteur après installation sous le sol
Caractéristiques principales
- Sensibilité nominale : 50 µV/W/m²
- Constante de temps : < 2 s
- Résistance thermique : 2,3 x 10-3 m² K/W
- Impédance électrique : 8 Ω à 12 Ω, entre +10 °C et +40 °C
- Plage de température de fonctionnement : -30 °C à +80 °C
- Plage de température du câble : -20 °C à +60 °C
- Plage de flux thermique : ± 10 000 W/m²
- Dépendance en température : 0,12 %/°C
- Dimensions : 25 x 24 x 2,3 mm
- Surface de mesure : 500 mm²
- Largeur de garde thermique : 5 fois l’épaisseur du capteur
- Incertitude d’étalonnage : ± 3 % avec K=2
- Indice de protection : IP67
- Câble : 3 m, diamètre 2,1 mm
- Conformité de fabrication : ASTM C1046 et ISO 9869
Applications typiques
- Mesure du flux thermique entrant ou sortant du sol
- Détermination du bilan énergétique du sol
- Suivi du stockage thermique dans le terrain
- Recherche climatique
- Optimisation des pratiques agricoles
- Études de terrain sur différents types de sols
- Suivi agricole à différentes profondeurs
- Recherche environnementale
- Évaluation de la conductivité thermique du sol sur site en association avec des capteurs de température
- Applications géothermiques et gestion thermique du sol
Pourquoi choisir Capteur de flux thermique sol et terrain - format compact IP67 : HF-01SG
Le HF-01SG est une solution adaptée aux mesures de flux thermique dans le sol lorsque l’application nécessite un capteur compact, sensible et rapide.
Son faible encombrement permet une installation sous la surface du sol en réduisant les perturbations, notamment dans les environnements où la présence de racines ou la structure du terrain doivent être préservées.
Associé à des capteurs de température, il permet d’obtenir une analyse plus complète du comportement thermique du sol, notamment pour la détermination de la conductivité thermique sur site.
