Description

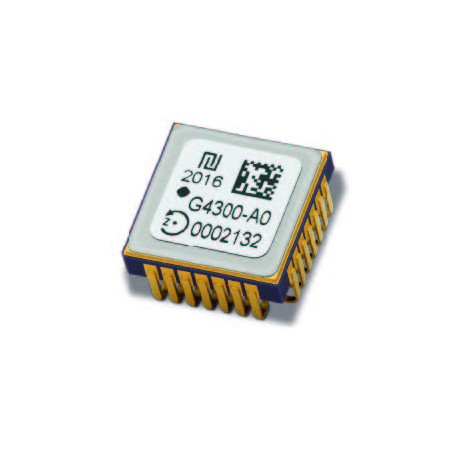

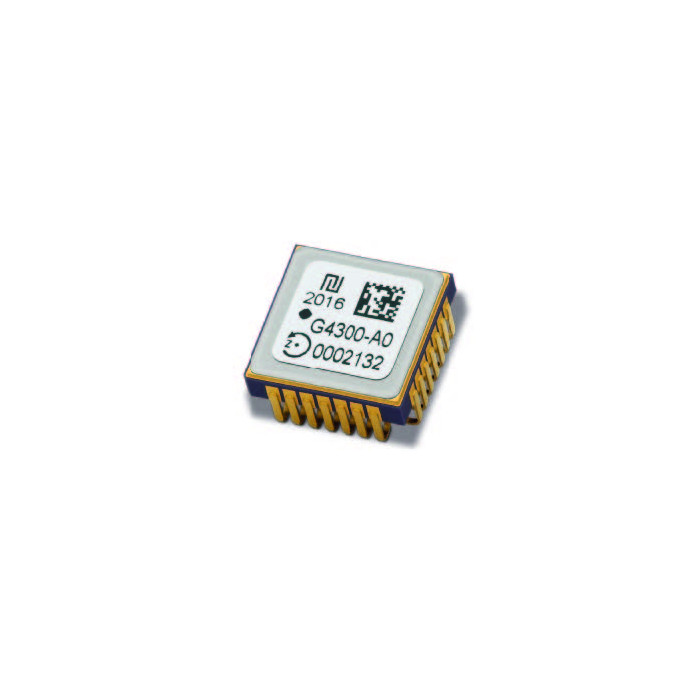

Le GYPRO 4300 est un gyroscope MEMS mono-axe haute performance destiné aux systèmes ferroviaires nécessitant une mesure précise de la vitesse angulaire dans des environnements soumis aux chocs et aux vibrations.
Il offre une plage de mesure de ±300 °/s, une instabilité de biais de 0,4 °/h et une bande passante de 200 Hz. Son architecture en boucle fermée contribue à sa stabilité, à sa répétabilité et à sa résistance aux contraintes mécaniques rencontrées dans les applications ferroviaires exigeantes.
Le GYPRO 4300 peut être intégré dans des unités de mesure inertielle et des systèmes de navigation destinés au contrôle, au positionnement et à l’analyse du mouvement des trains.
Avantages
- Plage de mesure de ±300 °/s adaptée aux mesures de vitesse angulaire
- Instabilité de biais de 0,4 °/h
- Densité de bruit de 0,07 °/√h
- Erreur de rectification des vibrations de 0,5 °/h/g²
- Bande passante de 200 Hz
- Architecture MEMS en boucle fermée favorisant la répétabilité et la résistance aux chocs et aux vibrations
- Sortie numérique SPI sur 24 bits facilitant l’intégration dans les systèmes électroniques
- Plage de température de fonctionnement de -40 à +85 °C
- Boîtier céramique compact de 12 × 12 × 5 mm
- Solution à faible encombrement, faible poids et faible consommation
Caractéristiques principales
- Type : gyroscope MEMS mono-axe
- Plage de mesure : ±300 °/s
- Instabilité de biais : 0,4 °/h
- Densité de bruit : 0,07 °/√h
- Erreur de rectification des vibrations : 0,5 °/h/g²
- Bande passante : 200 Hz
- Température de fonctionnement : -40 à +85 °C
- Sortie numérique : SPI sur 24 bits
- Boîtier : céramique à 28 broches
- Dimensions : 12 × 12 × 5 mm
Applications typiques
- Contrôle automatique des trains
- Odométrie par fusion de données
- Localisation des trains assistée par GNSS
- Mesure du mouvement et de l’orientation des trains
- Systèmes de mesure de la géométrie des voies
- Unités de mesure inertielle
- Systèmes de navigation inertielle
Pourquoi choisir le gyroscope MEMS mono-axe GYPRO 4300
Le GYPRO 4300 associe une plage de mesure de ±300 °/s, une faible instabilité de biais et une bande passante de 200 Hz dans un boîtier compact. Ces performances répondent aux besoins des systèmes ferroviaires nécessitant des mesures angulaires stables et répétables.
Son architecture en boucle fermée lui confère une résistance adaptée aux environnements soumis aux chocs et aux vibrations. Sa sortie numérique SPI sur 24 bits facilite son intégration dans les systèmes de navigation, de positionnement et de contrôle du mouvement.
L’intégration du capteur peut s’appuyer sur une documentation technique, une équipe d’assistance dédiée et, selon les besoins du projet, la réalisation de mesures spécifiques sur les équipements Tronics Microsystems.
