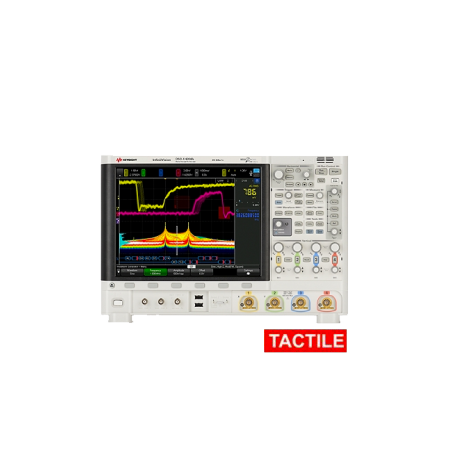

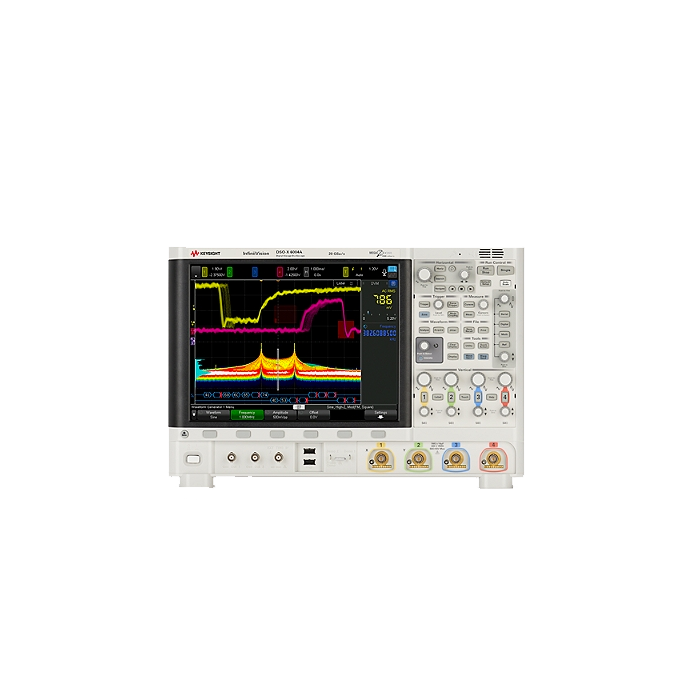

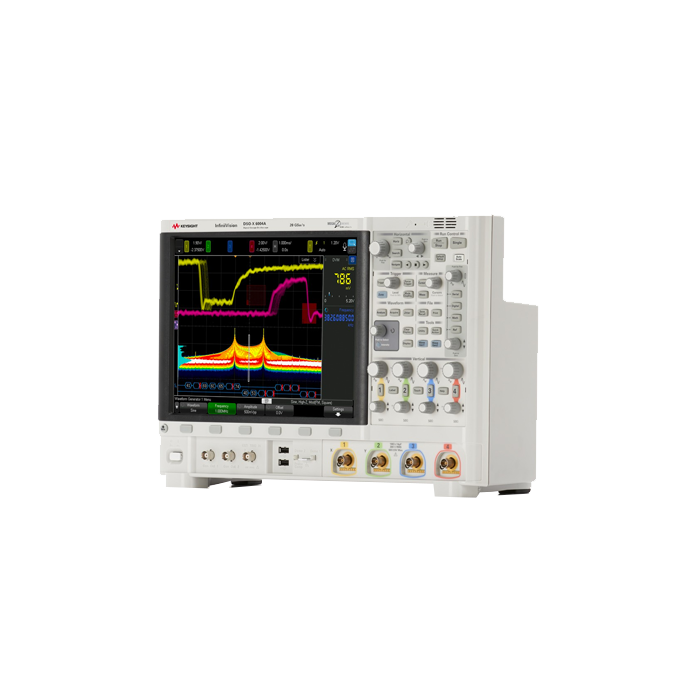

Oscilloscope numérique 2 voies de 1 GHz à 6 GHz : DSOX6002A / MSOX6002A | KEYSIGHT TECHNOLOGIES

La série InfiniiVision 6000 X comprend le premier oscilloscope à offrir 6 GHz de bande passante, pour un prix de départ très intéressant, soit moins de la moitié du prix des oscilloscopes concurrents ayant des bandes passantes comparables.

Plus de détails

Téléchargement

Description

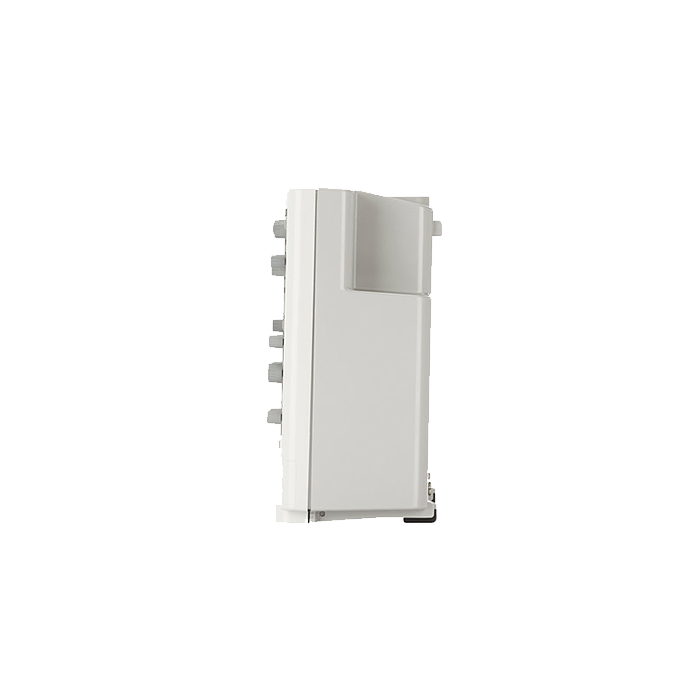

La série InfiniiVision 6000 X comprend le premier oscilloscope à offrir 6 GHz de bande passante, pour un prix de départ très intéressant, soit moins de la moitié du prix des oscilloscopes concurrents ayant des bandes passantes comparables. Cette nouvelle ligne inclut des modèles DSO à 2 et 4 voies ainsi que des modèles MSO à 16 voies numériques, avec des bandes passantes comprises entre 1 GHz et 6 GHz à une fréquence d'échantillonnage de 20 GS/s. Les oscilloscopes de la série 6000 X sont les premiers à offrir de telles fonctionnalités dans cette taille d'oscilloscope. Leurs poids de 6,8 kg et leur profondeur de 15 cm représentent un tiers de ceux des produits à bande passante comparable disponibles sur le marché à l'heure actuelle, ce qui fixe également une nouvelle norme en termes de portabilité dans la catégorie des oscilloscopes à bande passante en multi-GHz.

L'expérience de visualisation offerte par la série 6000 X commence avec l'écran multi-tactile de 12,1 pouces. Cet écran permet aux ingénieurs de visualiser et d'isoler davantage d'anomalies avec sa cadence de rafraîchissement de 450 000 signaux par seconde et le déclenchement matériel sur zone InfiniiScan. Chose inédite pour un oscilloscope possédant un système d'exploitation embarqué, l'InfiniiVision série 6000 X offre une option d'analyse en temps réel de la gigue et du digramme de l'œil, ce qui représente un moyen intuitif mais puissant de visualiser la gigue et les diagrammes de l'œil de signaux numériques dans les conceptions embarquées. Utilisé avec les fonctions standard de niveau de couleurs et d'histogrammes, il accroît l'efficacité des ingénieurs lors de la caractérisation et du débogage. Autre nouveauté : le contrôle vocal localisé en 14 langues, qui permet un contrôle précis de l'oscilloscope et une visualisation du signal lorsque les mains des ingénieurs sont occupées.

La série InfiniiVision 6000 X d'Agilent étend l'intégration d'instruments à six instruments en un : oscilloscope, analyseur logique (MSO), analyseur de protocole, générateur de signaux arbitraires et de fonctions WaveGen à double voie, voltmètre numérique et, pour la première fois dans un oscilloscope, un totalisateur-compteur à 10 chiffres. Ce nouveau compteur à 10 chiffres possède une bande passante de 3,2 GHz, sa fonction de totalisateur servant à compter les événements de déclenchement en sus des crêtes.

Caractéristiques communes :

  • Bande passante standard de 1GHz, évolutive au moment de l'achat ou après à 2,5GHz, 4Ghz ou 6 GHz
  • 2 ou 4 voies (16 pour la version MSO)

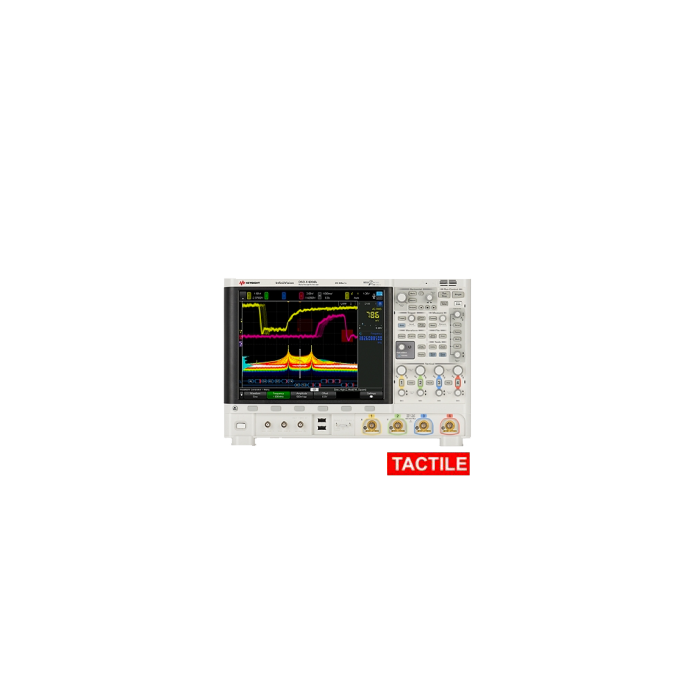

  • Ecran tactile multitouch couleur de 12,1"
  • Contrôle par la voix
  • Définition de la zone de déclenchement par l'écran tactile
  • Rafraichissement des courbes sur l'écran en 450 000/s
  • Niveau de bruit de 115 µVrms à 1 GHz sur le calibre 1 mV/div
  • Fréquence d'échantillonnage 20 Géch/s
  • 56 mesures automatiques
  • Mémoire 4 Mpoints avec mémoire segmentée

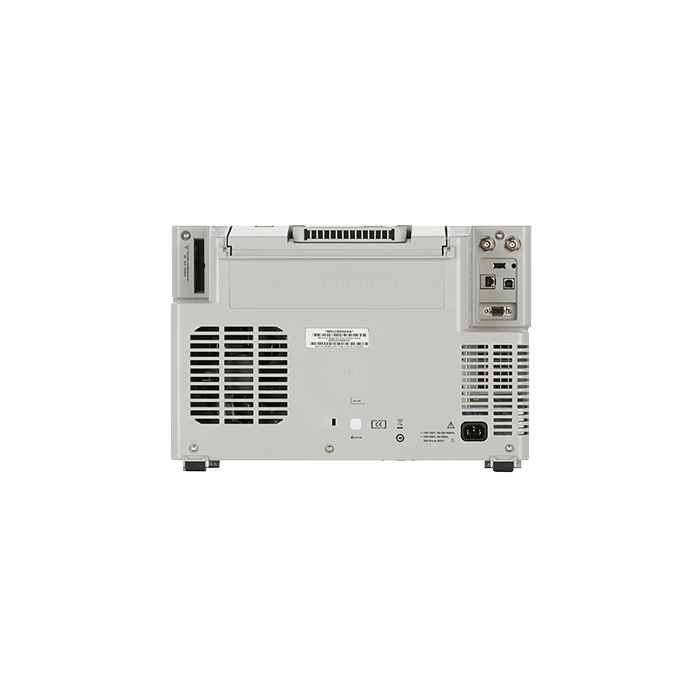

  • Connexion 4 x USB, LAN (GPIB en option)
  • Evolutif : bande passante, mémoire, de DSO à MSO, ajout fonction multimètre, ajout fonction générateur de fonction arbitraire 2 voies, analyse de Jitter et de bus I2C/SPI, UART, CAN/LIN, FlexRay, I2S, MIL-STD1553/ ARINC429, USB 2.0
  • Livré avec 2 ou 4 sondes 10 : 1 - 700MHz

Modèles disponibles à indiquer au moment de la demande de devis :

  • DSOX6002A : 1 GHz – 6 GHz, 2 voies
  • DSOX6004A : 1 GHz – 6 GHz, 4 voies
  • MSOX6002A : 1 GHz – 6 GHz, 2 + 16 voies
  • MSOX6004A : 1 GHz – 6 GHz, 4 + 16 voies

Fiche technique (peut contenir des options)

Nombre de voies2 voies, Voies logiques
Bandes passantes1000 MHz, 2500 MHz , 4000 MHz, 6000 MHz, 1000 à 6000 MHz
Décodages & analysesARINC 429, CAN, FlexRay, I2C, I2S, LIN, MIL-STD 1553, SPI, UART, USB 2.0, CAN FD, Manchester, RS 232, RS 422, RS 485, SENT, USB, NRZ
Diagonales de l'écrande 10 à 14'', Tactile
DiversHaute Résolution
Echantillonnages> 19 Géch/s, 2 Géch/s à 19 Géch/s
InterfaceEthernet, GPIB / IEEE, USB
Mémoiresde 200 K à 6 M points, Ségmentation
