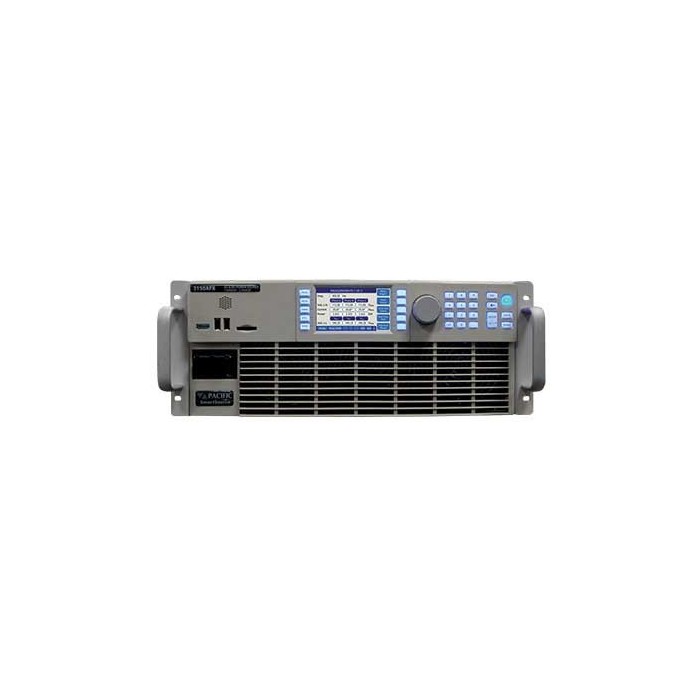

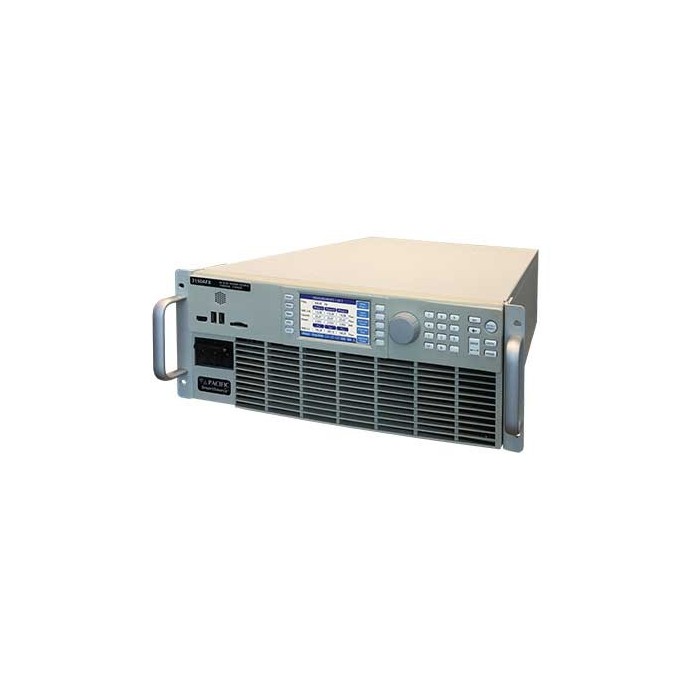

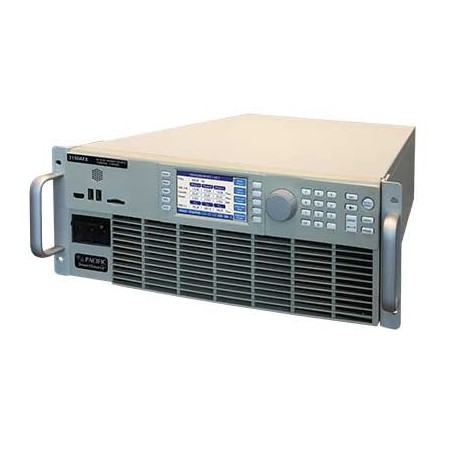

Source AC + DC de 4,5 à 180 kW avec une densité de puissance élevée monophasée et triphasée : Série AFX | PACIFIC POWER SOURCE

La Série AFX de Pacific Power Source est une gamme de sources AC/DC haute fréquence destinée aux essais de puissance en environnement de recherche, développement et production. Elle couvre des niveaux de puissance de 4,5 kW à 180 kW avec des configurations AC, DC, AC+DC et DC+AC.

La série prend en charge les modes monophasé, Split Phase et triphasé, avec une architecture modulaire permettant d’adapter la puissance selon les besoins d’essai. Elle propose une plage de fréquence standard de 15 Hz à 1200 Hz, avec un mode étendu de 1 Hz à 3000 Hz selon les conditions de fonctionnement.

Le visuel ci-dessous présente le profil de fonctionnement à puissance constante du modèle 3150AFX. Il met en évidence l’enveloppe de fonctionnement élargie par rapport à des sources AC conventionnelles, avec une capacité à fournir davantage de courant aux basses tensions et davantage de tension lorsque le courant requis diminue.

Avantages

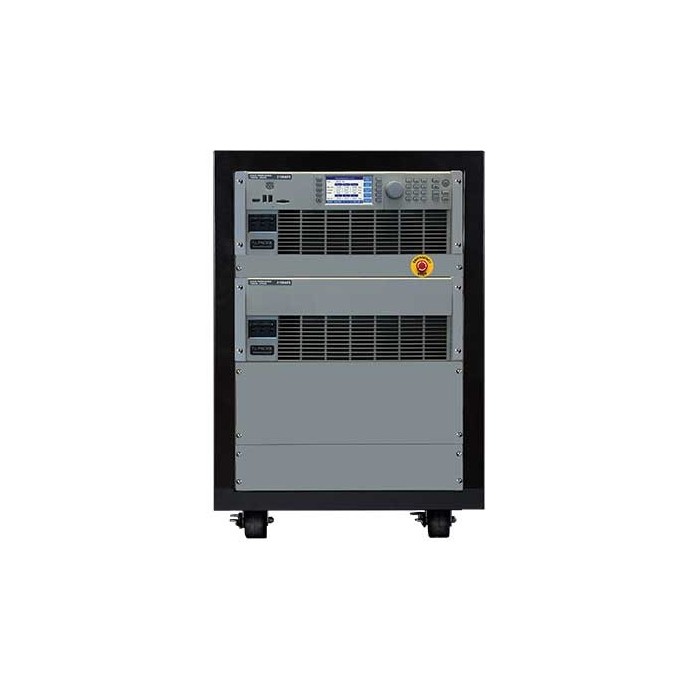

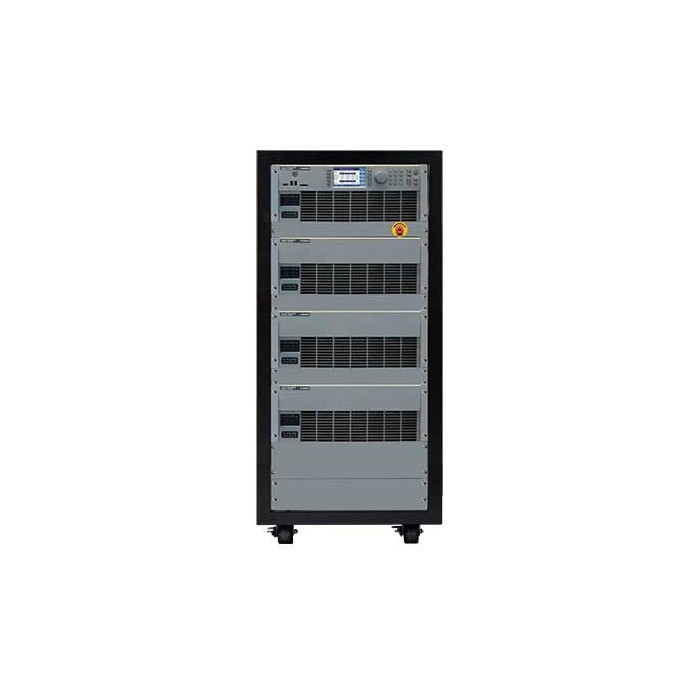

• Puissance évolutive : architecture modulaire permettant de passer de 4,5 kW à 180 kW.
• Fonctionnement AC et DC : modes AC, DC, AC+DC et DC+AC pour couvrir différents scénarios d’essais.
• Large enveloppe de fonctionnement : fonctionnement à puissance constante pour disposer de plus de courant à basse tension et de plus de tension à faible courant.
• Configurations de sortie flexibles : six formes de configuration de sortie pour tester différentes conditions et plusieurs équipements sous test.
• Programmation avancée : création de transitoires de tension, de fréquence et de forme d’onde avec modes LIST, PULSE et STEP.
• Contrôle simplifié : accès par panneau avant, USB, LAN et interface SmartSource Suite intégrée.
• Rendement élevé : rendement annoncé supérieur à 85 %, avec modes d’économie d’énergie Standby Mode et Sleep Mode.

Caractéristiques principales

• Puissance nominale : de 4,5 kVA / kW à 180 kVA / kW selon les modèles.
• Modes de sortie : AC, DC, AC+DC et DC+AC.
• Modes de phase : monophasé, Split Phase et triphasé.
• Plage de tension AC standard : 0 à 300 Vrms L-N / 0 à 520 Vrms L-L.
• Plage de tension AC étendue : 0 à 333 Vrms L-N / 0 à 576 Vrms L-L.
• Plage de tension DC : 0 à 425 Vdc.
• Fréquence standard : DC, 15 Hz à 1200 Hz.
• Fréquence étendue : 1 Hz à 3000 Hz, avec restrictions de puissance ou de tension selon la plage utilisée.
• Formes d’onde : sinus, carré, triangle, sinus écrêté, dent de scie et formes arbitraires.
• Nombre maximal de formes d’onde : 200.
• Résolution de programmation en tension : 0,01 V.
• Précision de programmation en tension : ± 0,25 % pleine échelle.
• Résolution de programmation en fréquence : 0,01 Hz.
• Précision de programmation en fréquence : ± 0,01 %.
• Interfaces de commande standard : USB Type B, LAN, GPIB / IEEE488 et RS232.
• Interface LAN : compatible LXI, Ethernet RJ45, protocole TCP/IP et Telnet.
• Entrée secteur : entrée triphasée 4 fils, L1, L2, L3 et PE.
• Plages d’entrée secteur : modèles -2 de 208 à 240 Vac ±10 %, modèles -4 de 380 à 480 Vac ±10 %.
• Isolation de sortie : 550 Vac.
• Refroidissement : ventilation à vitesse variable, entrée d’air en façade et extraction arrière.

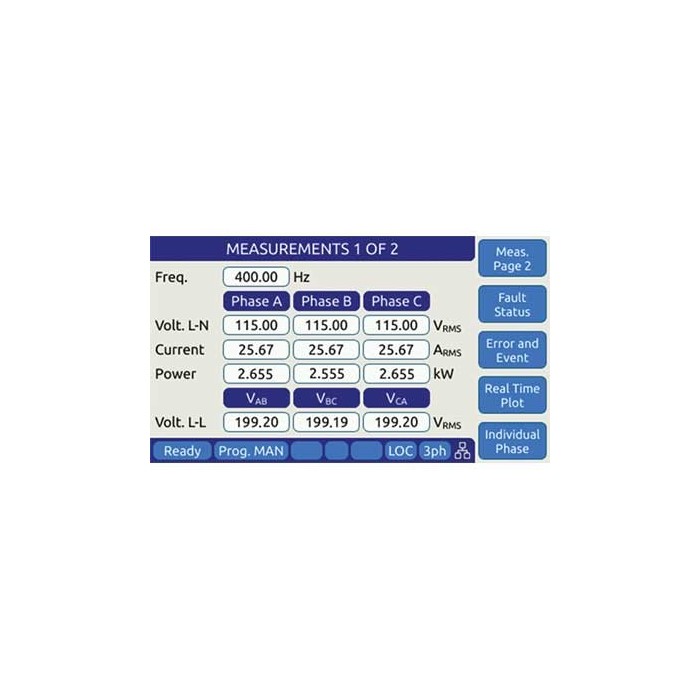

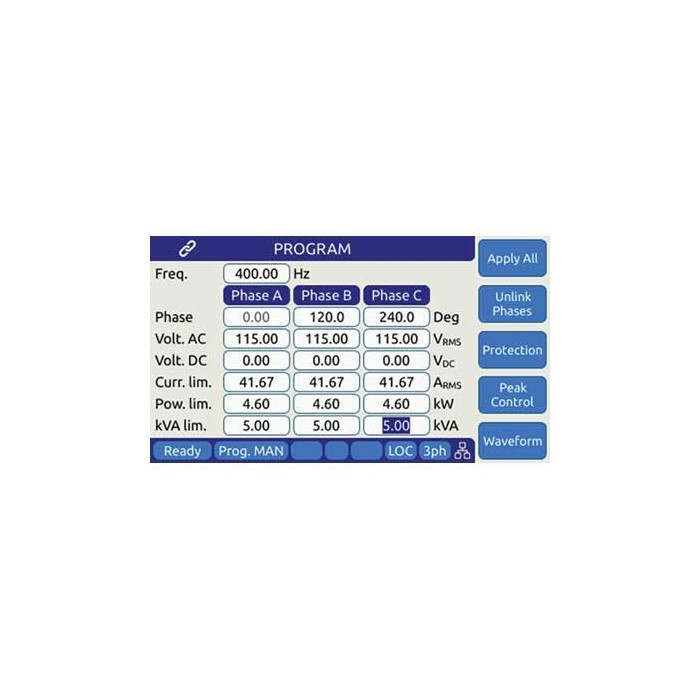

• Affichage : écran tactile couleur LCD 4,3 pouces, 480 x 272 pixels.

Applications typiques

• Aérospatial et défense.
• Centres de données, réseaux et serveurs.
• Industrie, semi-conducteurs et alimentations.
• Médical.
• Électroménager, appareils électriques et CVC.
• Applications AC/DC unidirectionnelles.

Pourquoi choisir Source AC/DC haute fréquence - 4,5 kW à 180 kW : Série AFX

La Série AFX constitue une solution adaptée aux essais nécessitant une source AC/DC programmable, une large plage de fréquence, des configurations de sortie flexibles et une puissance évolutive. Sa capacité à fonctionner en AC, DC, AC+DC et DC+AC permet de couvrir plusieurs besoins d’essais avec une même plateforme.

ES France accompagne les utilisateurs dans le choix du modèle, la définition de la puissance nécessaire, l’analyse des configurations de sortie et l’intégration de la solution dans les bancs d’essais ou environnements de production.

Comparatif des modèles – Série AFX

Remarque : la puissance nominale indiquée est valable en mode triphasé ou monophasé. En mode Split Phase, la puissance nominale est de 2/3. Tous les modèles nécessitent une entrée secteur triphasée.
