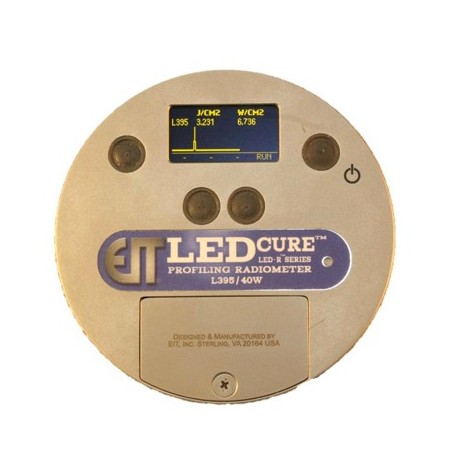

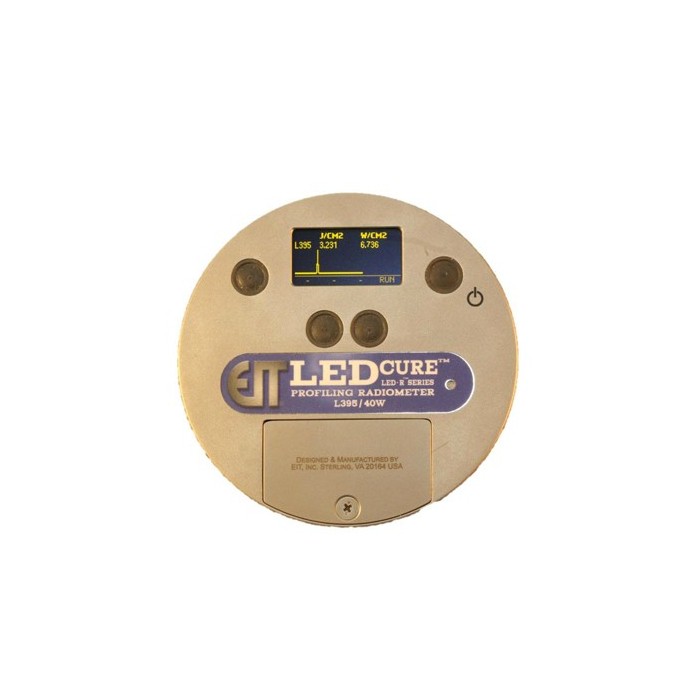

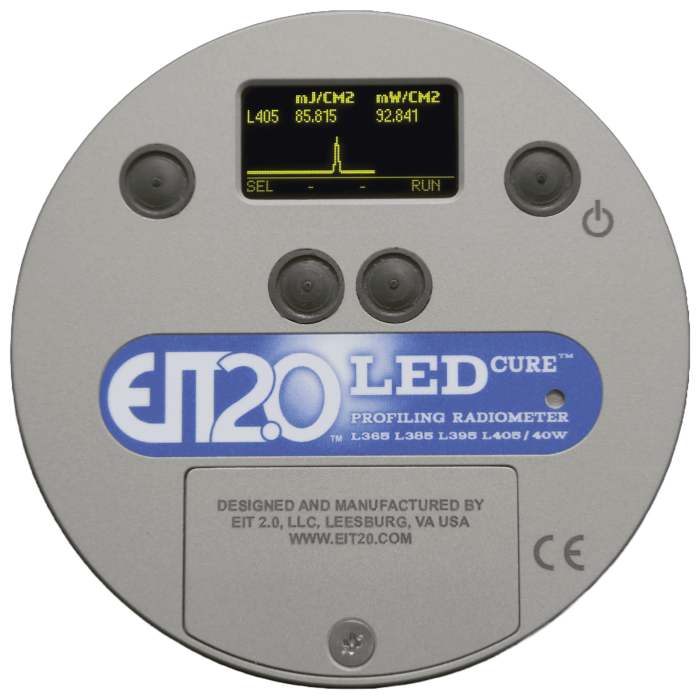

Radiomètre UV LED R : LEDCure standard / Profiler Agrandir l'image

Radiomètre UV LED R : LEDCure standard / Profiler | EIT

La nouvelle gamme LED-R de radiomètre de EIT est spécifiquement dédiée pour mesurer l'énergie de systèmes UV LED.

Plus de détails

Téléchargement

Description

La nouvelle gamme LED-R de radiomètre de EIT est spécifiquement dédiée pour mesurer l'énergie de systèmes UV LED.
L'optique et la réponse de l'instrument ont été spécifiquement conçus pour les systèmes LED UV.
Les valeurs d'irradiance (W/cm2), la densité d'énergie (j/cm2) et le profil d'irradiance (Watts/cm2 en fonction du temps) s'affichent directement sur l'écran.

On propose 2 modèles distincts :

  • LEDCure standard
  • LEDCure Profiler : qui permet aussi de mesurer le profil d'irradiance, les données mesurées pouvant être transférées  sur un PC externe via le logiciel EIT PowerView II au riche contenu graphique permettant une visualisation, comparaison, analyse et archivage des données obtenues.


4 versions sont proposées (livré prêt à l'emploi avec mallette de transport polyuréthane + certificat calibration fabricant) :

  • L395 qui a une réponse presque rectangulaire sur la gamme : 370 - 422nm ; +/- 2 nm (FWHM. 52 nm) ; 4 ODBlocking
  • L385 pour la gamme : 360 - 412 nm ; +/- 2 nm (FWHM. 52 nm) ; 4 OD Blocking
  • L365 pour la gamme : 340 - 392 nm ; +/- 2 nm (FWHM. 52 nm) ; 4 OD Blocking
  • L405 pour la gamme : 380 - 432 nm ; +/- 2 nm (FWHM. 52 nm) ; 4 OD Blocking
Mesure LED Description Intervalle Dynamique Bandes UV CE ROHS
LEDCure Profile LED, Profile, Bande unique, W/Display 40 W L365/ L385/ L395/ L405 OUI OUI
LedCure LED, Bande unique, W/Dispaly 40 W L365/ L385/ L395/ L405 OUI OUI

 Les valeurs d'irradiance (W/cm2), la densité d'énergie (j/cm2) et le profil d'irradiance (Watts/cm2 en fonction du temps) s'affichent directement sur l'écran.

Le LEDCURE permet aussi de mesurer le profil d'irradiance peut être transféré sur un PC externe pour une analyse ultérieure et une évaluation via le logiciel EIT PowerView II.

 Réponse Optique Totale Mesurée :

Les valeurs de réponse ont une variation de +/- 5 nm dans le centre de longueur d'onde CWL des sources LED et pour la distribution de production d'énergie qui va dépendre de la manière avec laquelle les diodes sont sélectionnées. Tous les composants optiques sont inclus dans la réponse et pas seulement le filtre.

Les utilisateurs obtiennent donc des lectures précises et répétables, tests après tests, unité à unité, et source à source car à cette approche qui va t être bientôt protégée par un brevet

Le radiomètre LEDCURE est très facile à utiliser sur les lignes de production grâce aux données d'irradiance (W/cm2), la densité d'énergie (j/cm2) et le profil d'irradiance (Watts/cm2 en fonction du temps) qui s'affichent directement sur l'écran. Le logiciel EIT PowerView II va alors permettre des comparaisons de différentes sources UV, de conditions de séchage UV et de lecture au cours du temps. Le profil d'irradiance va par ex pouvoir montrer l'impact des changements de hauteur LED.

 Caractéristiques techniques :

  • Gamme spectrale décrites ci-dessus pour chacune des 3 versions
  • Gamme dynamique : 40W/cm2
  • Gamme de mesure : 400 mW /cm2 à 40 W/cm2
  • Réponse spatiale : cosine approximativement
  • Précision : +/- 10 % de la valeur lue sur +/- 0,2 % de pleine échelle
  • Répétabilité : +/- 1-3 % typique
  • Modes smooth : 3 modes existent ON, OFF et PROFILER : voir fiche technique
  • Taux d'échantillonnage pour profiling : le LEDCURE Profiler utilise un taux fixe de 128 échantillons par seconds
  • Capacité de mémoire pour profiling : suffisant pour collecter les données pendant plus de 100 minutes
  • Afficheur : facile à lire avec brillance réglable
  • Gamme de température d'utilisation : 0-75°C
  • Période de time-out : 2 minutes en mode affichage
  • Alimenté par 2 piles AAA (environ 20 heures d'affichage)
  • Dimensions : 117 x 12,7mm fabriqué en aluminium et acier inox
  • Poids : 289g

Avantages communs version standard et Profiler :

  • Mesure irradiance valeur crète (W/cm2), densité énergie (J/cm2) et affichage du bas profil d’irradiance)
  • Mesure sur une seule bande L en fonction des 4 versions proposées : L365, L385, L395, L405
  • Facile à utiliser : en appuyant sur une touche : affiche valeurs et profil d’irradiance
  • Mêmes spécifications sur toute la gamme de mesure :  400 mW /cm2 à 40 W / cm2
  • Modes configurables par utilisateur : 25 /128 /2048 échantillons équivalents / sec
  • Écran configurable par l’utilisateur en mode graphe ou Référence
  • Alimenté sur 2 piles AAA

Avantages supplémentaires version Profiler :

  • Capacité d’enregistrement des données
  • Capacité de les transférer via son port USB pour analyse avec le logiciel PowerView III Profiler qui permet la caractérisation de LED multiples en incluant le niveau de puissance et crète de la source LED, et des variations de vitesse et de temps d’exposition
  • D’estimer la performance des sources individuelles dans des systèmes multi-sources
  • D’estimer de manière préventive les besoins de maintenance avant qu’ils impactent la qualité des produits

Fiche technique (peut contenir des options)

Gammes de Mesure 350 à 450 nm
Types d'UV mesuré UV

22 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Gammes de Mesure 350 à 450 nm
Types d'UV mesuré UV
