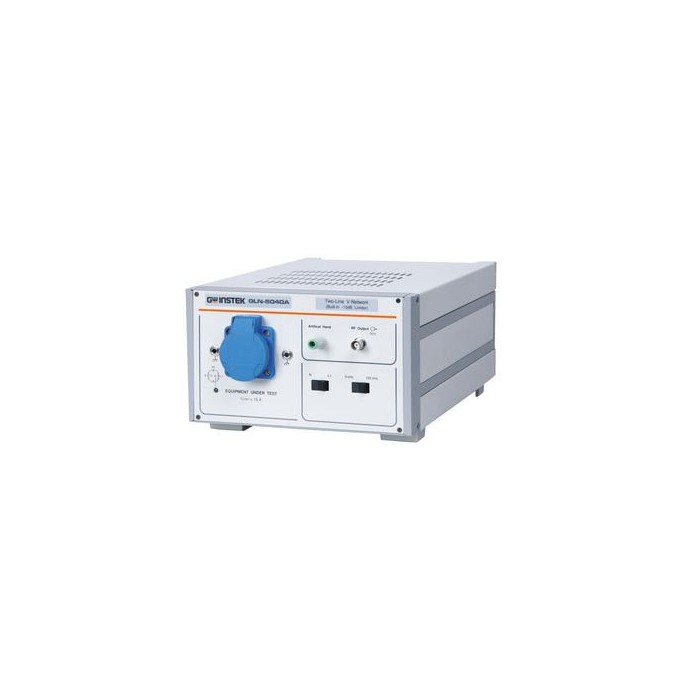

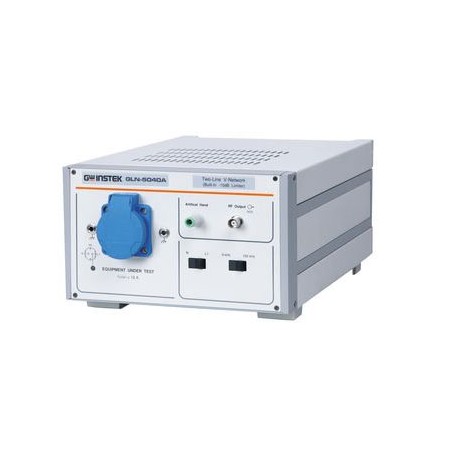

Le réseau V à deux lignes GLN-5040A est utilisé pour les tests EMI. Il fournit une impédance stable pour les terminaux EUT et le sol de référence dans la gamme des émissions conduites. Le GLN-5040A isole également les signaux de réseau non désirés de l'unité d'alimentation et ne fait que coupler la tension de perturbation de l'appareil mesuré au récepteur.

Les performances du produit sont conformes aux exigences de la norme CISPR16-1-2 pour les réseaux V avec une impédance simulée de 50μH + 5 Ω) || 50 Ω dans la gamme de fréquences de 9 kHz à 30 MHz. Il utilise un connecteur de sortie BNC standard avec une impédance de sortie de 50 Ω pour s'adapter à tous les appareils de mesure tels que les récepteurs et les analyseurs de spectre. Le produit est équipé d'une fonction main artificielle qui simule une mesure de type portatif, une fonction de sélection de filtre passe-haut de 9 kHz et 150 kHz qui permet au produit de sélectionner les filtres corrects selon la norme pertinente.

Le GLN-5040A convient également à la mesure de la conduction du dispositif en phase de signal (tension de perturbation). En raison des principes de conception, il peut exister beaucoup de courant de fuite. Il est recommandé que l'unité soit mise à la terre lorsqu'elle est utilisée et, si nécessaire, elle doit également être utilisée avec un transformateur d'isolation. Vous pouvez utiliser le GIT-5060, qui a une capacité de sortie de 900VA, répondant aux exigences de la plupart des équipements de test
