Sonde de puissance RF optique isotropique (jusqu’à 26,5 GHz) : LSPM 1.1 / 2.1 | LUMILOOP

Les LSPM 1.1 et LSPM 2.1 sont des sondes de puissance RF laser alimentées, ultra-rapides, multi-voies (jusqu'à 3 canaux), conçues pour des mesures haute précision, à large bande et à forte immunité CEM. Grâce à leur alimentation optique, ces sondes de puissance permettent des mesures totalement isolées galvaniquement, sans boucle de masse, idéales pour les essais CEM dans des environnements perturbés.

Avantages :

• Alimentation par laser – aucune alimentation locale nécessaire
• Mesure jusqu’à 26,5 GHz avec un large dynamique de 65 à 80 dB
• Synchronisation multi-appareils via CI-250 ou CI-250+ (USB ou Ethernet)
• Boîtier blindé, résistant à des champs électriques supérieurs à 1000 V/m
• Haute vitesse d’échantillonnage : jusqu’à 2 MS/s, analyse de pulses RF en temps réel
• Logiciel LUMILOOP GUI inclus avec compatibilité SCPI/TCP pour intégration tierce

Caractéristiques principales :

• LSPM 1.1 : 9 kHz à 8.2 GHz — dynamique jusqu’à 80 dB
• LSPM 2.1 : 9 kHz à 26.5 GHz — dynamique jusqu’à 65 dB
• Temps de montée analogique : 190 ns (LSPM 1.1) / 22 ns (LSPM 2.1)
• Précision d’amplitude : jusqu’à ±0.04 dB (typique)
• Résolution de puissance : < 0.1 dB
• Isolation de canal : > 48 dB (LSPM 1.1) / > 50 dB (LSPM 2.1)
• Connecteurs RF : 2.92 mm
• Température d’utilisation : 10 à 40 °C
• Longueur fibre optique jusqu’à 1000 m

Applications :

• Tests CEM en chambre blindée ou semi-anéchoïque
• Mesure de puissance directe et inverse via coupleur directionnel
• Tests BCI (ISO 11452-4), tests transmetteurs portables (ISO 11452-9)
• Tests large bande ETSI EN 300 328 et EN 301 893
• Analyse de pulses et signaux RF en domaine temporel

Informations complémentaires :

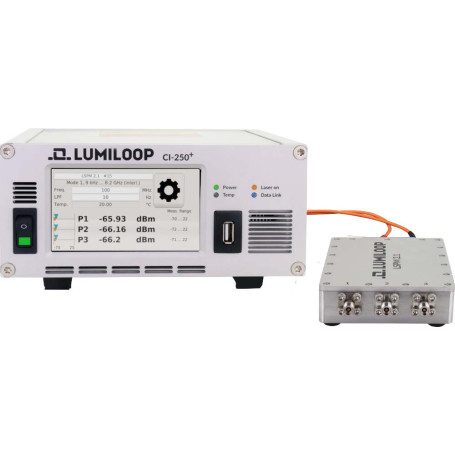

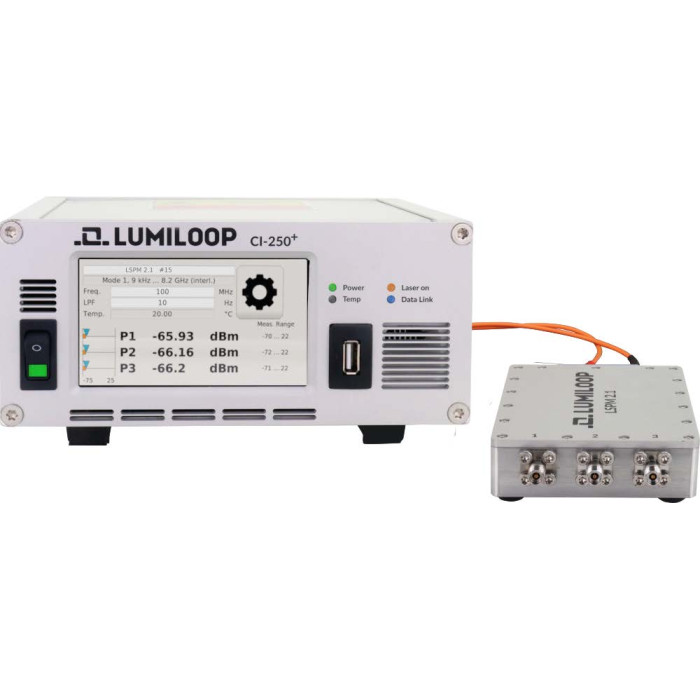

• Compatible avec les CI-250 (USB) et CI-250+ (Ethernet + écran 4.3")
• Accessoires disponibles :
  • Kit de nettoyage pour connecteurs optiques
  • Kit de câbles sacrifiés E2000
  • Extension de fibre optique sur mesure
• Dimensions (boîtier capteur) : 77 x 122 x 26 mm
• Calibration accréditée ISO 17025 disponible sur demande

Spécifications et modèles disponibles :
