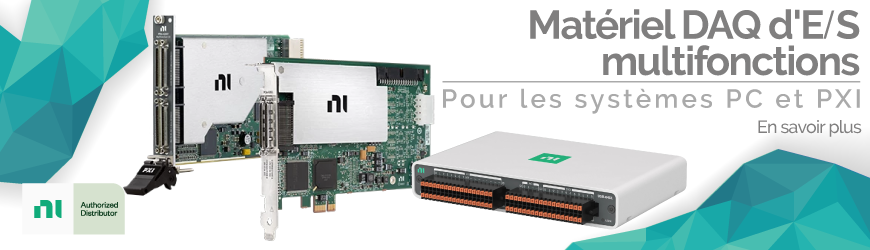

Matériel DAQ d'E/S multifonctions pour les systèmes PC et PXI
Des cartes d’acquisition haute performance pour toutes vos mesures et commandes analogiques, numériques et temporelles
Les solutions DAQ d’E/S multifonctions combinent sur un seul périphérique l’acquisition analogique ±10 V, la génération de signaux ±10 V, des E/S numériques (TTL 5 V) et des compteurs/Timers, disponibles en formats PXI Express, PCIe et USB. Jusqu’à >2 Méch./s/voie en entrée selon les gammes, et >1 Méch./s en génération de formes d’onde.
Qu’est-ce qu’un matériel d’E/S multifonctions ?
Un périphérique unique qui agrège acquisition analogique (gammes jusqu’à 100 mV pour réduire le bruit), génération analogique (formes d’onde), E/S numériques et compteurs. Disponible en PXI Express, PCI Express et USB.
Que puis-je faire avec ces E/S multifonctions ?
Entrées analogiques ±10 V (jusqu’à 2 Méch.) : capteurs 10 V, TC/TP, cellules de batterie CC, rails d’alimentation basse tension, résistances de shunt (courant), potentiomètres.
Sorties analogiques ±10 V : consignes pour contrôleurs, génération de waveforms, simulation de capteurs/signaux pour tests firmware/HIL.
E/S numériques : pilotage de LED/relais, signaux TTL basse tension, motifs numériques à cadencement matériel.
Compteurs/Timers : comptage d’impulsions/fréquences, génération de trains d’impulsions, MLI, codeurs A/B/Z, comptage d’événements (débit/énergie).
Fonctionnalités principales
- Mesures haute vitesse pour capter transitoires et changements d’état.
- Cadencement & synchronisation précis avec base de temps 100 MHz et routage d’horloges.
- Moteurs de cadencement dédiés : sous-systèmes analogiques, numériques et compteurs indépendants ou synchrones.
- Étalonnage intégré (auto-étalonnage embarqué, support externe), intervalle jusqu’à 10 ans.
- Architecture simultanée ou multiplexée : chemins parallèles (qualité) ou CAN unique (coût).
- Paramètres de gain : sélection de gamme d’entrée plus basse (ex. 200 mV) pour réduire le bruit et augmenter la précision.
Connexion des signaux et accessoires
Options de raccordement pour cartes PCIe/PXIe : câbles blindés ou non blindés, blocs de connexion SCB-68A (bornes à vis, rail DIN, platine de prototypage, fusible 1 A, capteur de température), connecteurs BNC de bureau ou pour montage en baie. (Consulter brochure/catalogue pour la liste complète.)
Nouveaux matériels d’E/S multifonctions – PCI Express
| Modèle |
Numéro de
référence
|
Voies A/I 16
bits (DI/SE)
|
Fréquence
d'échantil-
lonnage
|
Voies E/S
numériques
| A/O |
Fréquence
de mise à
jour des A/O
| Compteurs |
Précision
A/I absolue
|
|---|
| PCIe-6320 |
781043-01 |
8/16 |
250 kéch./s |
24 |
0 |
— |
4 |
2 200 µV |
| PCIe-6321 |
781044-01 |
8/16 |
250 kéch./s |
24 |
2 |
900 kéch./s |
4 |
2 200 µV |
| PCIe-6323 |
781045-01 |
16/32 |
250 kéch./s |
48 |
4 |
900 kéch./s |
4 |
2 200 µV |
| PCIe-6340 |
790586-01 |
8/16 |
500 kéch./s |
24 |
0 |
— |
4 |
2 190 µV |
| PCIe-6341 |
781046-01 |
8/16 |
500 kéch./s |
24 |
2 |
900 kéch./s |
4 |
2 190 µV |
| PCIe-6342 |
790587-01 |
16/32 |
500 kéch./s |
48 |
0 |
900 kéch./s |
4 |
2 190 µV |
| PCIe-6343 |
781047-01 |
16/32 |
500 kéch./s |
48 |
4 |
900 kéch./s |
4 |
2 190 µV |
| PCIe-6350 |
790588-01 |
8/16 |
1 Méch./s |
24 |
0 |
— |
4 |
1 520 µV |
| PCIe-6351 |
781048-01 |
8/16 |
1,25 Méch./s |
24 |
2 |
2,86 Méch./s |
4 |
1 520 µV |
| PCIe-6352 |
790589-01 |
16/32 |
1 Méch./s |
48 |
0 |
900 kéch./s |
4 |
1 520 µV |
| PCIe-6363 |
781051-01 |
16/32 |
2 Méch./s (1 voie), 500 kéch./s (toutes) |
48 |
4 |
2,86 Méch./s |
4 |
1 660 µV |
Tableau récapitulatif des modèles PCIe.
Nouveaux matériels d’E/S multifonctions – PXI / PXI Express
| Modèle |
Numéro de
référence
|
Voies A/I 16
bits (DI/SE)
|
Fréquence
d'échantil-
lonnage
|
Voies E/S
numériques
| A/O |
Fréquence
de mise à
jour des A/O
| Compteurs |
Précision
A/I absolue
|
|---|
| PXIe-6321 |
790590-01 |
8/16 |
250 kéch./s |
24 |
2 |
900 kéch./s |
4 |
2 200 µV |
| PXIe-6323 |
790591-01 |
16/32 |
250 kéch./s |
48 |
4 |
900 kéch./s |
4 |
2 200 µV |
| PXIe-6341 |
781052-01 |
8/16 |
500 kéch./s |
24 |
2 |
900 kéch./s |
4 |
2 190 µV |
| PXIe-6343 |
790592-01 |
16/32 |
500 kéch./s |
48 |
4 |
900 kéch./s |
4 |
2 190 µV |
| PXIe-6345 |
783631-01 |
40/80 |
500 kéch./s |
24 |
2 |
2,86 Méch./s |
4 |
1 520 µV |
| PXIe-6351 |
790593-01 |
8/16 |
1,25 Méch./s |
24 |
2 |
2,86 Méch./s |
4 |
1 660 µV |
| PXIe-6353 |
790594-01 |
16/32 |
1,25 Méch./s |
48 |
4 |
2,86 Méch./s |
4 |
1 660 µV |
| PXIe-6355 |
783632-01 |
40/80 |
1,25 Méch./s |
24 |
2 |
2,86 Méch./s |
4 |
1 520 µV |
| PXIe-6357 |
790595-01 |
104/208 |
1,25 Méch./s |
24 |
2 |
2,86 Méch./s |
4 |
1 660 µV |
| PXIe-6361 |
781055-01 |
8/16 |
2,0 Méch./s |
24 |
2 |
2,86 Méch./s |
4 |
1 660 µV |
| PXIe-6363 |
781056-01 |
16/32 |
2,0 Méch./s |
48 |
4 |
2,86 Méch./s |
4 |
1 660 µV |
| PXIe-6365 |
783633-01 |
72/144 |
2,0 Méch./s |
24 |
2 |
2,86 Méch./s |
4 |
1 520 µV |
| PXIe-6375 |
783634-01 |
104/208 |
3,8 Méch./s |
24 |
2 |
2,86 Méch./s |
4 |
1 660 µV |
| PXI-6289 |
779639-01 |
16/32 |
625 kéch./s |
48 |
4 |
2,86 Méch./s |
4 |
980 µV |
Tableau récapitulatif des modèles PXI/PXIe. Note : PXI-6289 offre 18 bits (16 bits pour les autres appareils).
Aller plus loin
Besoin d’aide pour choisir entre architecture simultanée et multiplexée, définir le dimensionnement des voies ou la synchronisation de plusieurs sous-systèmes ? Nos ingénieurs vous accompagnent sur le choix du modèle PCIe ou PXI et sur la chaîne de raccordement (SCB-68A, BNC, câbles).
