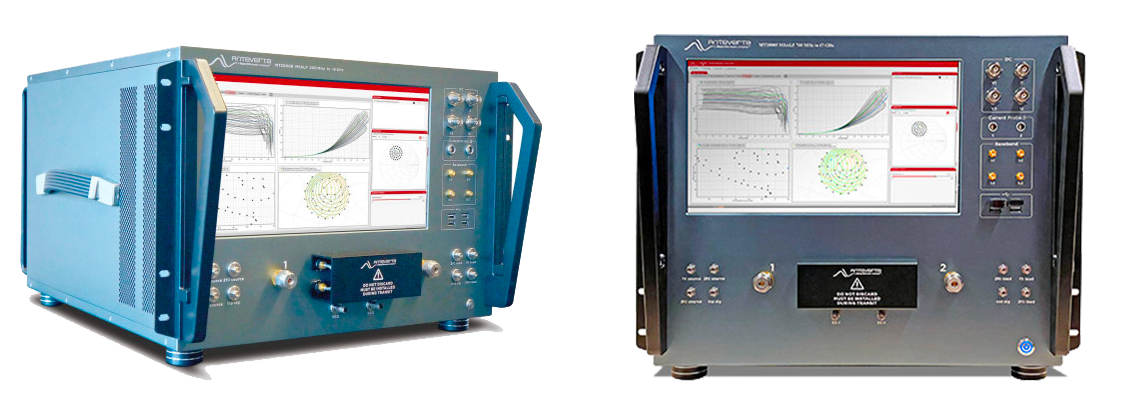

Maury MT1000 & MT2000 : accordeurs d’impédance actifs pour des mesures Load Pull rapides, larges bandes et reproductibles
Dans un contexte où les architectures RF & hyperfréquences évoluent vers des signaux modulés plus larges, des puissances plus élevées et des contraintes de linéarité plus strictes (ACPR, EVM), la caractérisation des composants actifs ne peut plus se limiter à des conditions de charge “idéales”. Les séries Maury Microwave MT1000 et MT2000 apportent une approche Load Pull actif “one-box” qui accélère les campagnes de mesure, tout en améliorant la répétabilité des états d’impédance et la représentativité des essais.
Ces systèmes sont conçus pour piloter finement les impédances de source et de charge (fondamental et, selon configuration, multi-bandes / harmoniques), avec une capacité de contrôle large bande adaptée aux communications modernes et à la modélisation non linéaire (PA, transistors, MMIC, LNA).
Voir la série Maury MT1000 / MT2000
Pourquoi le Load Pull actif change la donne
Le principe du Load Pull consiste à faire varier l’impédance vue par le DUT (Device Under Test) afin d’identifier les points optimaux de puissance, rendement, linéarité ou robustesse. Dans une approche active, l’impédance est créée par injection contrôlée plutôt que par un accord mécanique : le réglage est plus rapide, plus stable dans le temps, et mieux adapté aux signaux modulés et à l’automatisation.
- Accélération des balayages : enchaînement rapide d’états d’impédance pour des cartographies complètes.
- Réalisme des essais : contrôle d’impédance sur une bande instantanée utile pour évaluer ACPR/EVM en conditions proches terrain.
- Meilleure répétabilité : réduction des variations liées à la mécanique et aux repositionnements.
- Automatisation : intégration plus directe dans des bancs de caractérisation et de modélisation.
MT1000 vs MT2000 : deux séries, une même logique “turnkey”
Les séries MT1000 et MT2000 sont pensées comme des solutions turnkey : l’objectif est de regrouper, dans un système cohérent, les fonctions habituellement réparties entre plusieurs instruments (tuner(s), mesures, génération/analyse vectorielle, pilotage), et d’ajouter des capacités spécifiques au Load Pull haute vitesse et au contrôle large bande.
- MT1000 : orientation polyvalente pour la caractérisation large bande et l’automatisation, avec des configurations de boucles d’accord adaptées aux besoins.
- MT2000 : ciblage des usages les plus exigeants (composants de puissance, contraintes de couverture d’impédance, environnements de mesure avancés) et des campagnes intensives.
En un coup d’œil
Plages de fréquence (selon modèle)
Jusqu’à 67 GHz (familles de modèles couvrant typiquement de 0,03–2 GHz à 0,7–67 GHz).
Contrôle large bande (selon modèle)
Bande passante de modulation jusqu’à 1000 MHz pour des essais sur signaux modulés.
Dynamique de détection (selon modèle)
Jusqu’à 80 dB, utile pour des mesures robustes en configuration de banc.
Architecture d’accord
2 à 6 boucles d’accord selon la couverture d’impédance et les scénarios (fondamental / multi-conditions).
Repères techniques clés (selon configurations MT1000 / MT2000)
Les séries MT1000/MT2000 se déclinent en plusieurs versions (plage fréquentielle, nombre de boucles, bande instantanée, puissance). Le tableau ci-dessous synthétise des ordres de grandeur rencontrés dans la gamme, à affiner en fonction du modèle exact et de votre scénario de test (CW, pulsed, signaux modulés).
| Paramètre | Valeurs typiques (selon modèle) | Impact sur vos essais |
|---|
| Plage de fréquence |
De 0,03–2 GHz jusqu’à 0,7–67 GHz |
Couverture RF/micro-ondes, y compris FR2 selon versions |
| Bande passante de modulation |
Jusqu’à 1000 MHz |
Mesures sur signaux modulés, analyse ACPR/EVM en conditions contrôlées |
| Dynamique de détection |
Jusqu’à 80 dB |
Robustesse sur DUT à forts gradients de puissance / compression |
| Nombre de boucles d’accord |
2 à 6 |
Couverture d’impédances, flexibilité des scénarios (optimisation/robustesse) |
| Puissance CW |
Typiquement 20 W, 50 W ou 100 W |
Adaptation aux niveaux de PA et aux contraintes de banc (protection, marges) |
| Mode impulsionnel (min. pulse width) |
Jusqu’à 200 ns (selon versions) ou 2000 ns |
Utile pour DUT à échauffement rapide et tests “pulsed” |
Cas d’usage typiques en RF & hyperfréquences
Les MT1000/MT2000 s’intègrent naturellement dans des flux de conception et de validation où l’impédance “réelle” est une variable critique. Voici des scénarios courants où l’accord actif apporte un gain immédiat.
- Optimisation PA large bande : recherche des compromis puissance/rendement/linéarité sur plusieurs bandes.
- Caractérisation non linéaire : exploration d’états d’impédance pour modélisation (AM/AM, AM/PM, load-line).
- Robustesse face aux désadaptations : évaluation des performances sous “antenna mismatch” contrôlé.
- Validation de topologies d’adaptation : comparaison de réseaux d’accord et d’impédances cibles en amont du layout final.
Bien choisir votre configuration MT1000/MT2000
Pour dimensionner correctement la solution, il est recommandé de partir de votre cahier des charges de mesure :
- Fréquences (bande(s) et besoin d’extension jusqu’à mmWave)
- Largeur de bande instantanée requise (signaux modulés, ACPR/EVM)
- Niveaux de puissance (CW / pulsed, marges de protection)
- Nombre de boucles d’accord en fonction de la couverture d’impédance attendue
- Intégration banc (pilotage, automatisation, compatibilité avec vos instruments existants)
C’est précisément sur ces points qu’un échange technique en amont permet d’éviter une sous-spécification (bande instantanée insuffisante, puissance limitée) ou, à l’inverse, une sur-spécification coûteuse.
ES France : accompagnement technique et intégration banc
ES France vous accompagne dans le choix entre MT1000 et MT2000 et, surtout, dans l’alignement de la configuration avec votre usage réel : Load Pull CW, pulsed, essais sur signaux wideband, ou scénarios de désadaptation contrôlée. Notre approche vise à sécuriser la performance métrologique (répétabilité des états, robustesse du banc) et à accélérer votre montée en cadence de mesures.
Parler à un expert RF & hyperfréquences
À retenir : avec les séries Maury MT1000 et MT2000, vous disposez d’une plateforme active Load Pull pensée pour la vitesse, la répétabilité et les signaux modernes, jusqu’aux bandes les plus exigeantes. Pour aller plus loin, la sélection du modèle se fait principalement sur la fréquence, la bande instantanée, la puissance et le nombre de boucles d’accord.
